![](https://www.vazbook.ru/img/vaz_1111/1609.jpg)

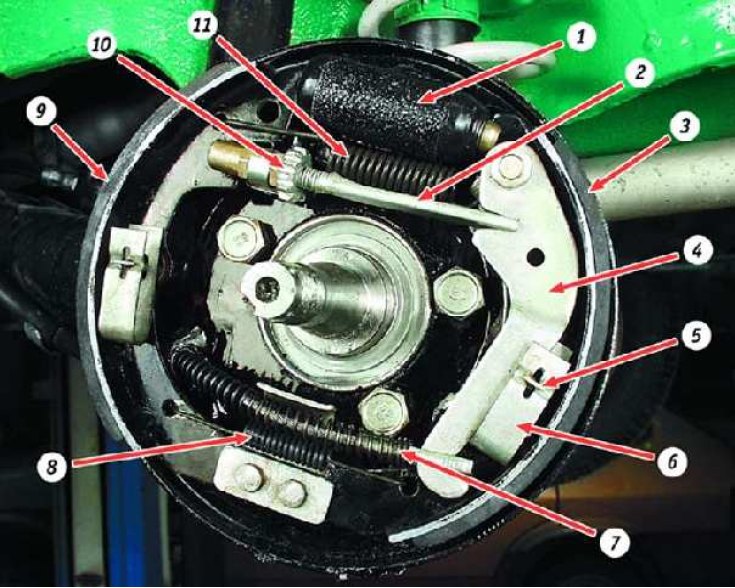

Тормозной механизм заднего левого колеса (тормозной барабан снят): 1 – колесный цилиндр; 2 – разжимная планка; 3 – задняя тормозная колодка; 4 – рычаг ручного привода колодок; 5 – стойка колодки; 6 – пластинчатая пружина; 7 – трос привода стояночного тормоза; 8 – нижняя стяжная пружина; 9 – передняя тормозная колодка; 10 – регулировочная гайка; 11 – верхняя стяжная пружина
Вам потребуются:
- баллонный ключ
- ключи "на 13" и "на 27"
- плоскогубцы
- отвертка
- молоток
- домкрат
- подставка
- противооткатные упоры
Перед началом работы
Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).
Снимите заднее колесо.
Рекомендации
Завод-изготовитель рекомендует при замене колодок заменить смазку в подшипниках ступицы (см. подраздел 3.36.).
Если уровень тормозной жидкости в бачке находится на метке "MAX" или приближается к ней, откачайте из бачка часть жидкости.
Минимально допустимая толщина фрикционных накладок колодок – 1,5 мм.
Состояние накладок тормозных колодок проверяйте при каждом снятии тормозного барабана.
Замените колодки в следующих случаях:
- толщина накладок менее 1,5 мм;
- поверхность накладок замаслена;
- накладки непрочно соединены с основанием;
- накладки имеют глубокие борозды и сколы.
Внимание! Не применяйте для очистки тормозов бензин, дизельное топливо или какие-либо другие минеральные растворители.
Внимание! Колодки необходимо заменять в тормозных механизмах обоих задних колес одновременно.
Внимание! Для замены колодок рекомендуем обратиться к специалистам, так как ступица заднего колеса выполнена заодно с барабаном и вам придется заменить смазку в подшипниках ступицы и отрегулировать в них зазоры.
![](https://www.vazbook.ru/img/vaz_1111/1610.jpg)

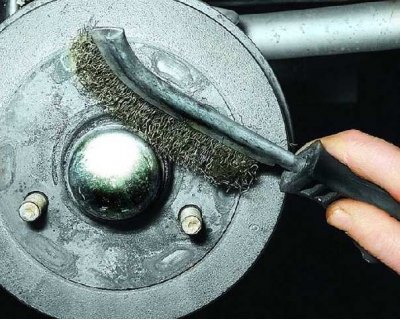

1. Очистите от грязи тормозной барабан и защитный колпак ступицы колеса.
![](https://www.vazbook.ru/img/vaz_1111/1611.jpg)

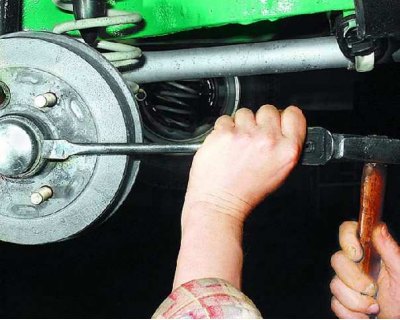

2. Проворачивая барабан, осторожно сбейте защитный колпак ступицы и...
![](https://www.vazbook.ru/img/vaz_1111/1612.jpg)

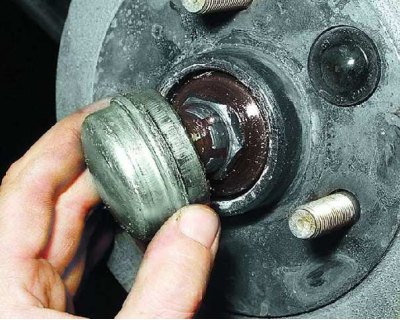

3. ...выньте его.
![](https://www.vazbook.ru/img/vaz_1111/1613.jpg)

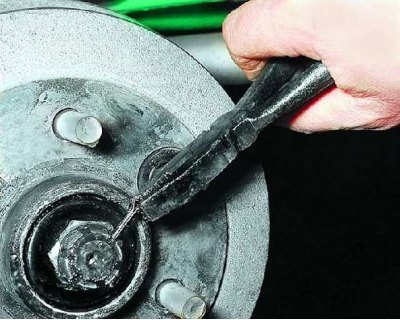

4. Разогните шплинт и выньте его из отверстия в оси ступицы.
![](https://www.vazbook.ru/img/vaz_1111/1614.jpg)

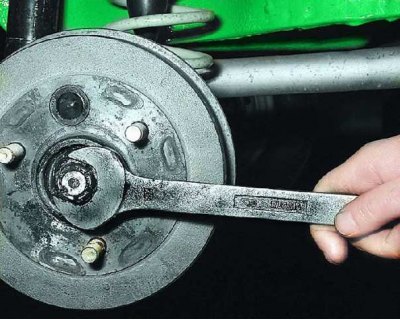

5. Отверните гайку ступицы.
![](https://www.vazbook.ru/img/vaz_1111/1615.jpg)

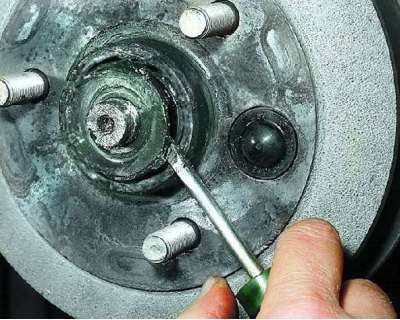

6. Снимите упорную шайбу.
![](https://www.vazbook.ru/img/vaz_1111/1616.jpg)

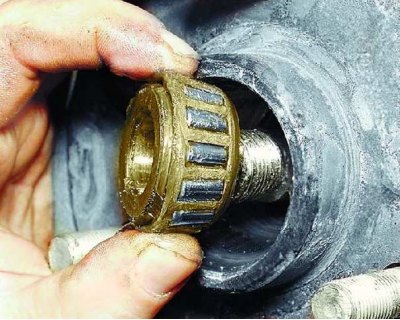

7. Выньте передний (наружный) подшипник ступицы. Для этого слегка сдвиньте барабан на себя, а затем передвиньте на место.
![](https://www.vazbook.ru/img/vaz_1111/1617.jpg)

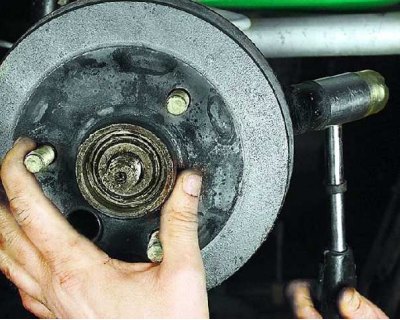

8. Если снятие барабана затруднено, сведите колодки, вращая регулировочную гайку разжимной планки, и сбейте барабан резиновым молотком.
![](https://www.vazbook.ru/img/vaz_1111/1618.jpg)

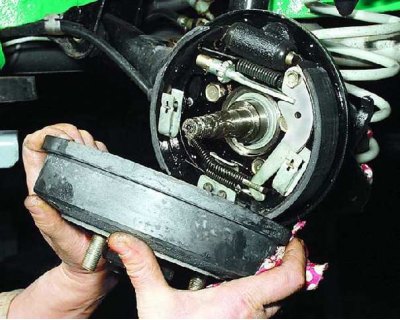

9. Снимите тормозной барабан.
![](https://www.vazbook.ru/img/vaz_1111/1619.jpg)
10. С помощью отвертки снимите верхнюю стяжную пружину.
![](https://www.vazbook.ru/img/vaz_1111/1620.jpg)

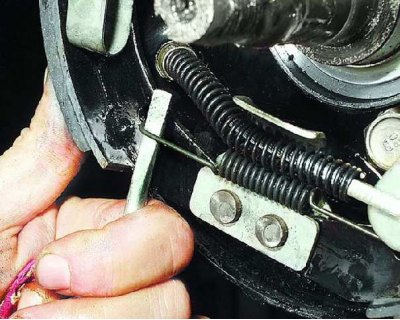

11. Таким же способом снимите нижнюю стяжную пружину.
![](https://www.vazbook.ru/img/vaz_1111/1621.jpg)

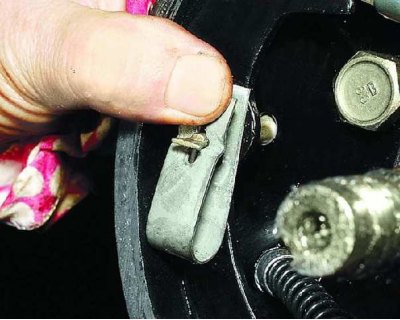

12. Сжав пластинчатые пружины...
![](https://www.vazbook.ru/img/vaz_1111/1622.jpg)

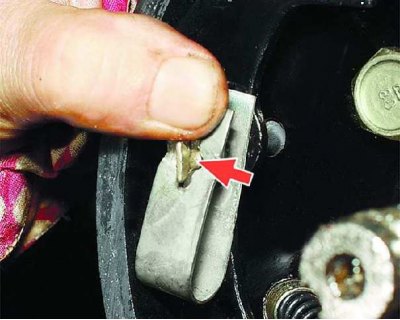

13. ...поверните стойки обеих колодок и снимите пружины.
![](https://www.vazbook.ru/img/vaz_1111/1623.jpg)

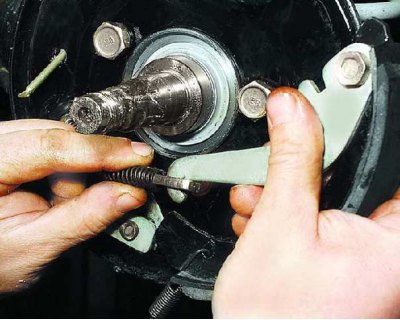

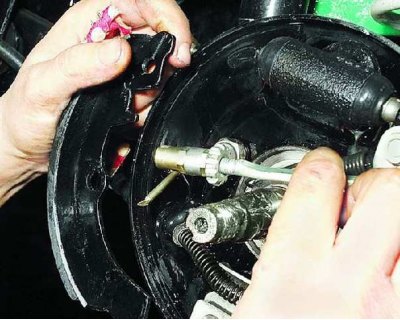

14. Снимите переднюю колодку и распорную планку.
![](https://www.vazbook.ru/img/vaz_1111/1624.jpg)
15. Снимите заднюю колодку, отсоединив наконечник троса стояночного тормоза от рычага ручного привода колодок.
![](https://www.vazbook.ru/img/vaz_1111/1625.jpg)

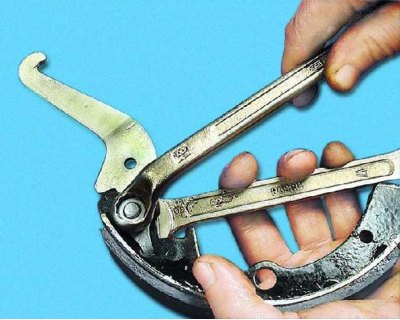

16. Отверните гайку оси рычага ручного привода колодок.
![](https://www.vazbook.ru/img/vaz_1111/1626.jpg)

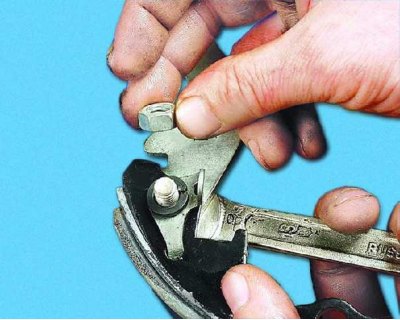

17. Обратите внимание: под гайкой установлена пружинная шайба.
![](https://www.vazbook.ru/img/vaz_1111/1627.jpg)

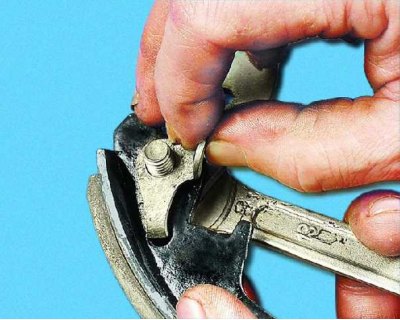

18. Снимите зацеп пружины.
![](https://www.vazbook.ru/img/vaz_1111/1628.jpg)

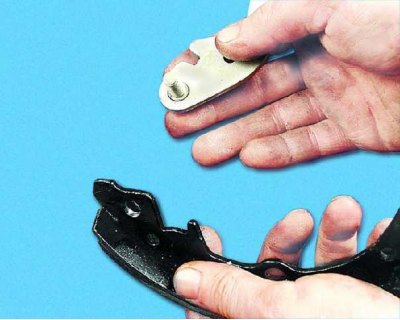

19. Снимите рычаг ручного привода с колодки.
![](https://www.vazbook.ru/img/vaz_1111/1629.jpg)

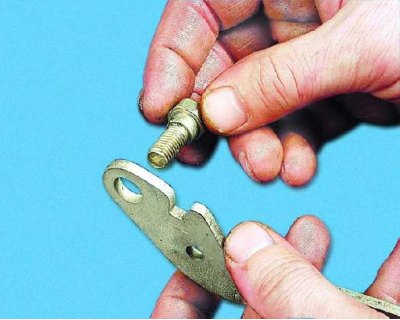

20. Выньте ось из рычага.
![](https://www.vazbook.ru/img/vaz_1111/1630.jpg)

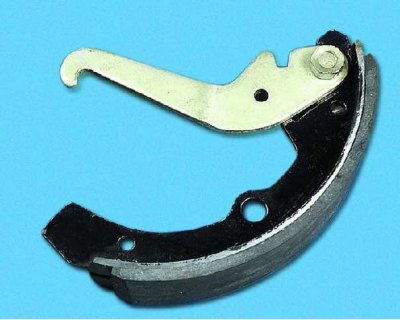

21. Установите рычаг ручного привода на новую заднюю колодку в порядке, обратном снятию.
![](https://www.vazbook.ru/img/vaz_1111/1631.jpg)

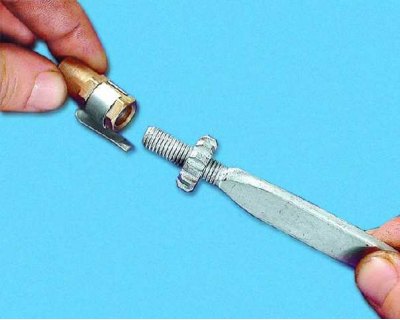

22. Снимите с разжимной планки упор колодки с фиксатором гайки.
![](https://www.vazbook.ru/img/vaz_1111/1632.jpg)

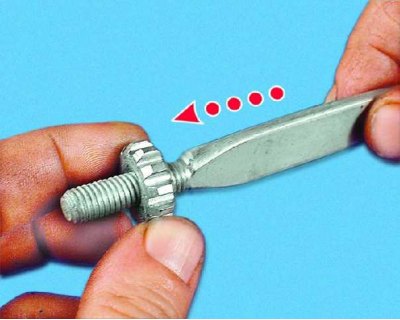

23. Выверните регулировочную гайку разжимной планки колодок на половину длины ее резьбовой части, чтобы увеличить длину планки. Это необходимо для удобства сборки, так как короткая планка будет выпадать из прорези колодок.
![](https://www.vazbook.ru/img/vaz_1111/1633.jpg)

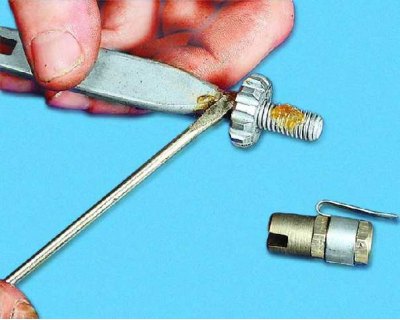

24. Смажьте резьбовую часть разжимной планки смазкой Литол-24.
![](https://www.vazbook.ru/img/vaz_1111/1634.jpg)

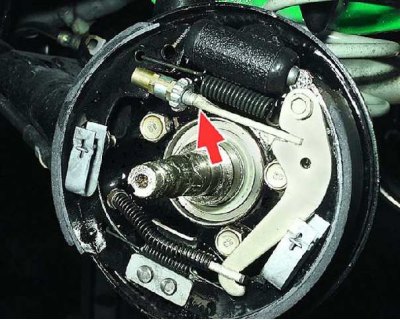

25. Установите колодки в порядке, обратном снятию. При установке распорной планки обратите внимание, что ее плоская сторона должна быть направлена вниз.
![](https://www.vazbook.ru/img/vaz_1111/1635.jpg)

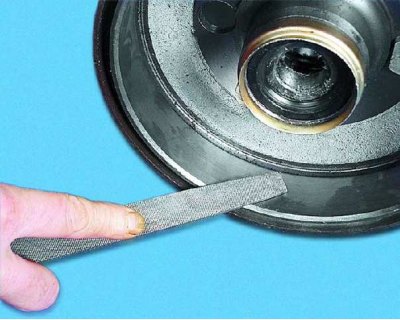

26. С помощью напильника удалите с тормозного барабана буртик, образовавшийся в результате износа.
![](https://www.vazbook.ru/img/vaz_1111/1636.jpg)

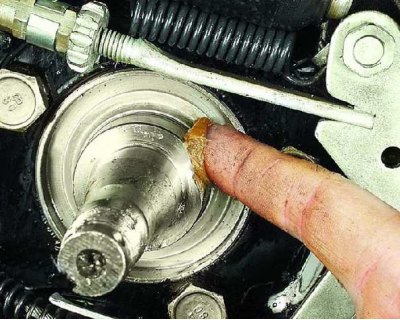

27. Смажьте цапфу смазкой Литол-24.
![](https://www.vazbook.ru/img/vaz_1111/1637.jpg)

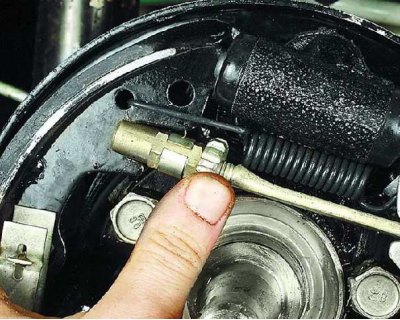

28. Навинчивая регулировочную гайку на разжимную планку, сведите колодки так, чтобы они не мешали установке тормозного барабана. Установите тормозной барабан и отрегулируйте зазор в подшипнике ступицы колеса (см. подраздел 3.35.).
![](https://www.vazbook.ru/img/vaz_1111/1638.jpg)

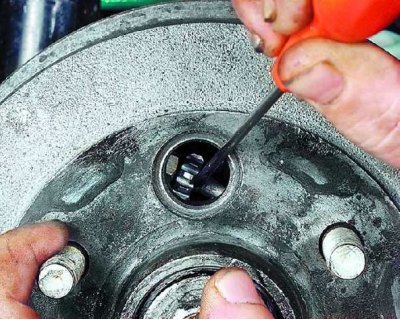

29. Отрегулируйте зазоры между тормозными колодками и барабаном (см. подраздел 3.34.). Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. подраздел 3.37.).
