Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ (см. п. 2б и 4 "Подготовка автомобиля к ТО и ремонту").
2. Полностью опускаем рычаг ручного тормоза.
3. Отпускаем натяжение тросов ручного тормоза (см. п. 2 и 3 "Проверка и регулировка ручного тормоза").
4. Торцовым ключом с глубокой головкой на 7 мм отворачиваем на заднем тормозном барабане два направляющих штифта.

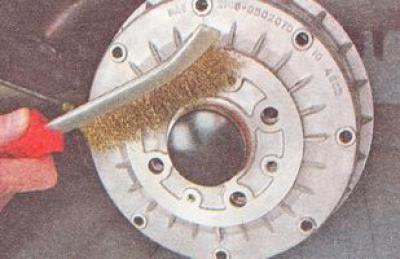

5. Тщательно очищаем от грязи и коррозии цилиндрическую посадочную поверхность тормозного барабана на ступице.

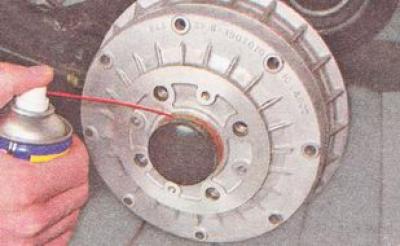

6. Обрабатываем посадочное место тормозного барабана проникающей смазкой.

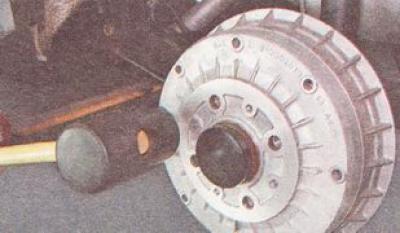

7. Для облегчения снятия тормозного барабана обстукиваем его молотком с резиновым бойком.
8. Съемником или ввернув в два резьбовых отверстия тормозного барабана болты М8 (длина резьбовой части 60-70 мм) и равномерно заворачивая оба болта, спрессовываем тормозной барабан со ступицы.
Предупреждение. Во избежание повреждения рабочего тормозного цилиндра, не нажимайте на педаль тормоза при снятом тормозном барабане.
Установка
Предупреждение. Максимально допустимый внутренний диаметр тормозного барабана — 201,5 мм. Изношенный тормозной барабан необходимо заменить.
1. Двумя монтажными лопатками, упираясь концами лопаток в буртик щита тормозного механизма, сдвигаем тормозные колодки во встречном направлении.
2. Устанавливаем на автомобиль тормозной барабан и все снятые детали в последовательности обратной снятию.
3. Для самоустановки зазора между тормозными колодками и тормозным барабаном, несколько раз нажимаем на педаль тормоза.
4. Регулируем ручной тормоз (см. "Проверка и регулировка ручного тормоза").
