Замечание. В руководствах по ремонту автомобиля Lada 112 указывается, что для снятия панели приборов необходимо почти полностью ее разобрать. Это не всегда удобно, поэтому в данном разделе рассматривается снятие панели приборов без ее разборки
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем декоративные накладки рулевой колонки (см. "Декоративные накладки рулевой колонки - снятие и установка").
3. Снимаем рулевое колесо (см. "Рулевое колесо - снятие и установка") без снятия контактной пластины звукового сигнала.
4. Снимаем подрулевые переключатели (см. "Подрулевые переключатели - снятие и установка") без снятия их соединителя.
5. Отсоединяем наконечники двух проводов от соединителя подрулевых переключателей (см. "Подрулевые переключатели - снятие и установка").
6. Поддев шлицевой отверткой, снимаем ручку управления гидрокорректором фар.
7. Торцовым ключом с глубокой головкой на 21 мм отворачиваем гайку крепления гидрокорректора фар и утапливаем его шток в отверстие панели приборов.
8. Открываем крышку монтажного блока (см. "Монтажный блок - замена предохранителей и реле").
9. В нише блока реле и предохранителей крестовой отверткой отворачиваем саморез крепления левого внутреннего кронштейна панели приборов.
10. Разъединяем колодку жгута проводов замка зажигания (1) и крестовой отверткой отворачиваем саморез крепления кронштейна диагностического разъема (2).

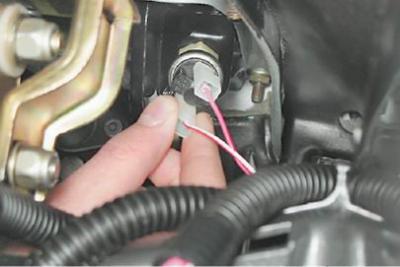

11. Отсоединяем наконечники двух проводов от выключателя сигналов торможения (расположен на кронштейне педали тормоза).

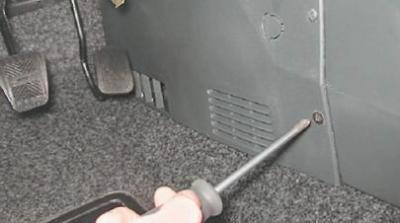

12. Крестовой отверткой отворачиваем два самореза крепления левой накладки консоли. Сдвигая накладку назад, выводим ее переднюю часть из зацепления с кронштейном и снимаем накладку.

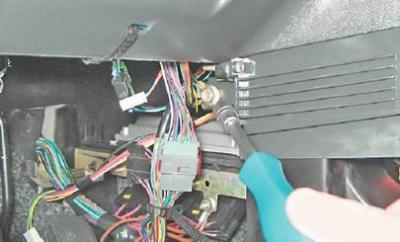

13. Торцовым ключом на 10 мм отворачиваем гайку крепления панели к кронштейну консоли (под гайкой установлены наконечники трех проводов "массы").

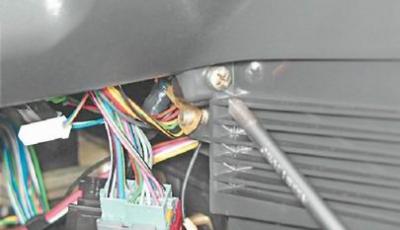

14. Крестовой отверткой отворачиваем винт крепления панели приборов и воздуховода, при необходимости удерживая гайку винта ключом на 8 мм.
Рекомендация. При выполнении следующей части работы необходимо разъединять колодки жгута проводов, проложенные под панелью приборов. И хотя эти колодки имеют разные формы, разный цвет и разное количество выводов, для упрощения сборки маркером помечайте парные колодки перед их разъединением.
15. Вытянув фиксирующую скобу, разъединяем колодку жгута проводов панели приборов.
16. Тонкой шлицевой отверткой отжимаем фиксатор и разъединяем две соединительные колодки проводов, идущих от датчика иммобилайзера.
17. Шлицевой отверткой отворачиваем три самореза крепления правой накладки консоли.
18. Торцовым ключом на 10 мм отворачиваем правую гайку крепления панели приборов к кронштейну консоли.
19. Разъединяем две пары колодок проводов прикуривателя.
20. Отсоединяем колодку жгута проводов от реле противотуманного света.
21. В нише перчаточного ящика крестовой отверткой отворачиваем саморез крепления правого внутреннего кронштейна панели приборов.
22. Крестовой отверткой отворачиваем правый...

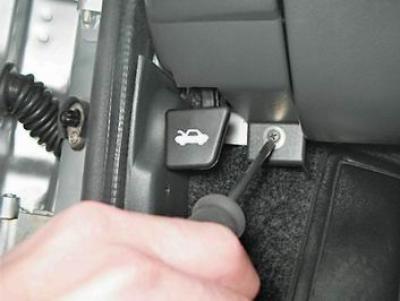

...и левый саморезы нижнего крепления панели приборов.

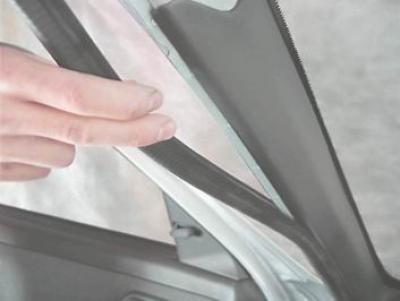

23. Снимаем с отбортовки передней левой стойки уплотнитель.

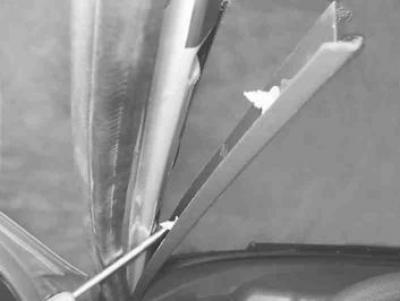

24. Широкой шлицевой отверткой поддеваем и вынимаем из отверстий стойки пластмассовые держатели накладки и снимаем накладку со стойки.
25. Аналогично снимаем накладку правой стойки ветрового стекла.
26. Поддев тонкой шлицевой отверткой с обеих сторон панели приборов, снимаем вентиляционные решетки обдува стекол передних дверей.
27. Торцовым ключом на 10 мм отворачиваем две гайки верхнего крепления панели приборов, расположенные под вентиляционными решетками.
28. Отводим панель приборов на 15-20 см внутрь салона.
29. За панелью приборов разъединяем девять соединительных колодок жгутов проводов (семь разъемов (1) у левой стойки двери и два разъема (2) около рулевой колонки).
30. Убедившись в том, что все колодки жгута проводов панели приборов отсоединены от колодок бортовой электросети, вынимаем панель приборов из салона автомобиля через проем левой передней двери.
Установка
Устанавливаем панель приборов в обратной последовательности.
