Рис. 7-10. Регулятор напряжения РР-380: 1 - защитная пластина; 2 - дополнительный резистор, 3 - нижняя прокладка с гнездами штекеров «15» и «67»; 4 - прокладка крышки; 5 - дроссель; 6 - гайка крепления стоек; 7 - стойка нижнего контакта; 8 - стойка верхнего контакта; 9 - обмотка регулятора; 10 - якорь, 11 - пружина якоря; 12 - кронштейн пружины; 13 - ярмо; 14 - основание

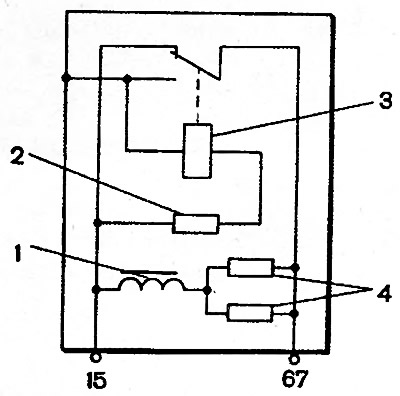

Рис. 7-11. Электрическая схема регулятора напряжения: 1 - дроссель; 2 - термокомпенсирующий резистор; 3 - обмотка регулятора; 4 - дополнительные резисторы
Предупреждения
1. Нельзя путать местами провода, присоединяемые к штекерам «15» и «67». Если провода по неосторожности будут перепутаны, то регулятор работать не будет и верхние контакты будут постоянно замкнуты. Напряжение на выходе генератора сильно возрастет, что приведет к бурному «кипению» аккумуляторной батареи и повреждению потребителей. Кроме того, произойдет спекание контактов и регулятор напряжения придется заменить.
2. Не допускается присоединять конденсаторы против радиопомех к цепи между штекерами «67» регулятора и генератора. Это нарушает условия работы контактов и они быстро повреждаются.
3. Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как при этом напряжение генератора сильно возрастает.
4. Не допускается проверять работоспособность регулятора замыканием накоротко его штекеров «15» и «67». При этом напряжение генератора возрастает и может быть поврежден выпрямитель.
5. Не следует без надобности снимать крышку регулятора, чтобы не нарушить герметичность уплотнения. Попадание под крышку влаги и различных веществ приводит к загрязнению, пригоранию контактов и нарушает нормальную работу регулятора. По этой причине все применяемые в регуляторе материалы проверены на отсутствие газовыделения и при замене прокладки, новая — должна быть только из полиуретана, предусмотренного конструкцией регулятора.
6. Регулятор надо содержать в чистоте и оберегать от случайных ударов, которые могут нарушить его регулировку.
Необходимо следить за надежностью соединения корпуса регулятора с «массой» через крепежные винты, так как плохое соединение увеличивает напряжение генератора выше нормы.
