Внимание! Работу проводим при замене шарнира, его чехла и смазки.
Снимаем привод с автомобиля (см. Снятие приводов передних колес).
Зажимаем вал привода в тиски с накладками губок из мягкого металла.

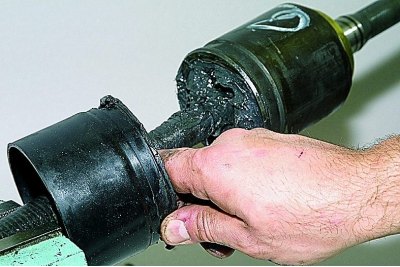

Сняв хомуты, сдвигаем чехол по валу.

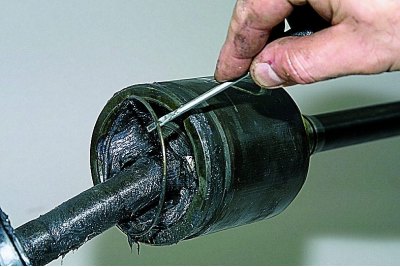

Поддеваем отверткой фиксатор…
…и снимаем его.
Помечаем взаимные положения корпуса, сепаратора и обоймы.

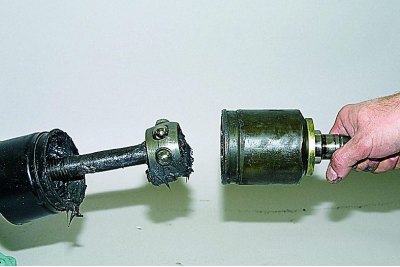

Снимаем корпус шарнира.

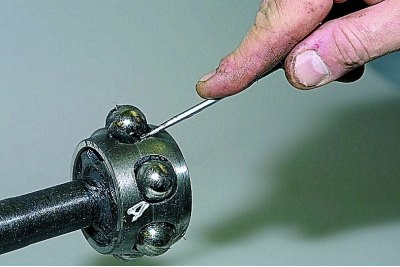

Поддеваем отверткой шарики…
…и вынимаем их.

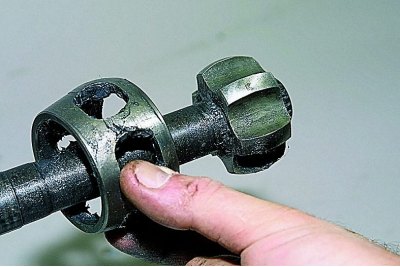

Сдвинув сепаратор,…

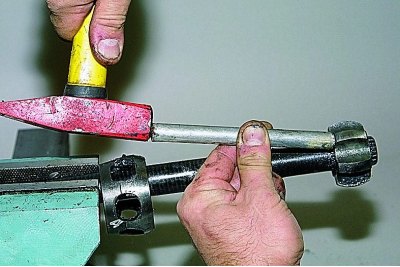

…выколоткой из мягкого металла сбиваем обойму.

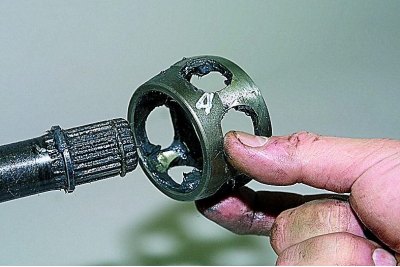

Снимаем сепаратор...

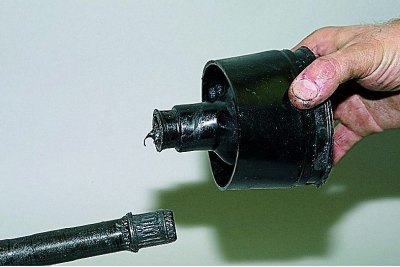

…и чехол шарнира.
Промываем корпус, сепаратор, обойму и шарики. Следы коррозии, задиры и вмятины на дорожках не допускаются. В случае их обнаружения заменяем шарнир.
Собираем шарнир в обратной последовательности.
При сборке устанавливаем на вал новые стопорное кольцо и резиновый чехол.
Закладываем в шарнир 150 см³ смазки ШРУС-4.
Устанавливаем новые хомуты (перед затяжкой хомутов выпускаем избыток воздуха из чехла, поддев отверткой посадочный поясок чехла).
