Отопитель
Для привода вентилятора применяется электродвигатель типа МЭ-255 постоянного тока с возбуждением от постоянных магнитов. При включении в цепь питания электродвигателя дополнительного резистора вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора 1,5 Ом при 20°С.
Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для разборки электродвигателя отворачивают винты крепления крышки и снимают ее. Затем снимают с вала якоря стопорную шайбу и вынимают якорь из корпуса. Сборку производят в обратном порядке.
Проверка технического состояния аналогична описанной выше для электродвигателя очистителя ветрового стекла.
Краткая техническая характеристика электродвигателя:
- Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25±10)°С, мин-1 — 3000±150
- Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более — 4,5

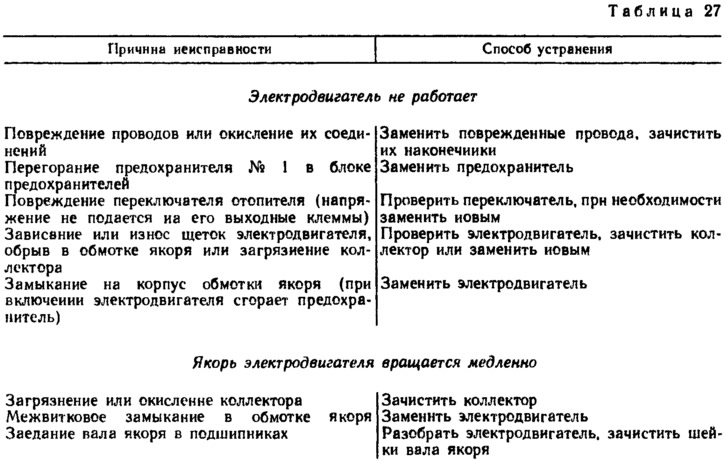

Возможные неисправности электродвигателя вентилятора отопителя, их причины и способы устранения приведены в табл. 27.
Система охлаждения двигателя
Для привода вентилятора системы охлаждения двигателя устанавливаются электродвигатели отечественного производства типа МЭ-272 или аналогичные югославского производства. Это электродвигатели постоянного тока с возбуждением от постоянных магнитов. Схема включения электродвигателя показана на рис. 165. Электродвигатель включается датчиком 4 типа ТМ-108, который завертывается в правый бачок радиатора. Температура замыкания контактов датчика (99±3)°С, а размыкания (94±3)°С. Вспомогательное реле 3 устанавливается под панелью приборов с левой стороны. Характеристика реле дана в подразделе «Освещение и сигнализация». Электродвигатель не нуждается в обслуживании, а в случае неисправности должен заменяться новым.

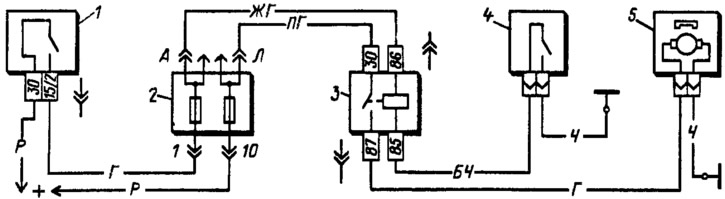

Рис. 165. Схема включения электродвигателя вентилятора системы охлаждения двигателя: 1 — выключатель зажигания; 2 — блок предохранителей; 3 — реле включения электродвигателя; 4 — датчик включения электродвигателя; 5 — электродвигатель вентилятора.
Краткая техническая характеристика электродвигателя:
- Номинальная частота вращения вала при нагрузке электродвигателя крыльчаткой, мин-1 — 2600±100
- Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более — 14
