Перед началом работы снимите воздушный фильтр (см. подраздел 3.9).
Очищайте и промывайте детали системы вентиляции картера через каждые 30 000 км. При засорении системы вентиляции картера повышается давление в картере двигателя, из-за чего возможна течь масла через сальники и прокладки.

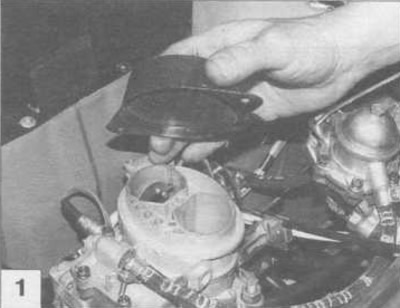

Закройте карбюратор заглушкой или чистой тряпкой.
![](https://www.vazbook.ru/img/vaz_1111/0453.jpg)

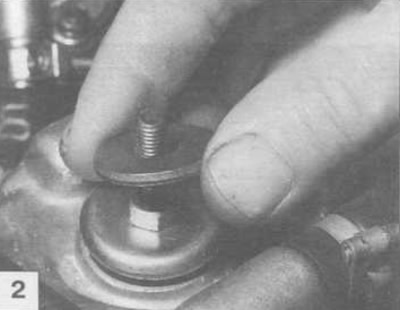

Снимите шайбы с обеих шпилек крепления крышки головки блока.
![](https://www.vazbook.ru/img/vaz_1111/0454.jpg)

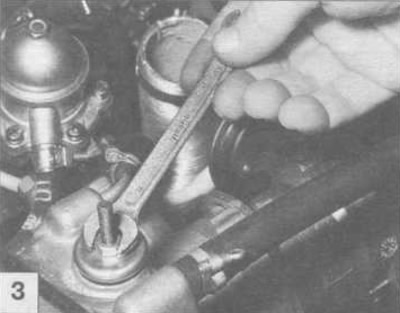

Отверните две гайки крепления крышки головки блока.
![](https://www.vazbook.ru/img/vaz_1111/0455.jpg)

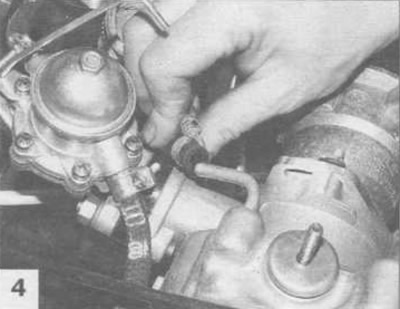

Ослабьте затяжку хомута и снимите шланг малой ветви вентиляции со штуцера крышки головки блока.
![](https://www.vazbook.ru/img/vaz_1111/0456.jpg)

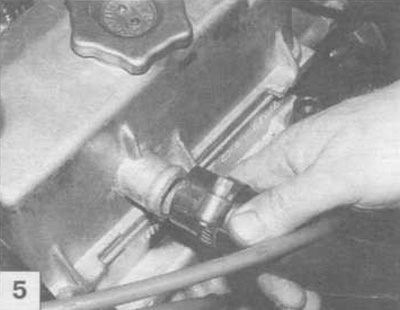

Ослабьте затяжку хомута и снимите шланг вентиляции с патрубка крышки головки блока.
![](https://www.vazbook.ru/img/vaz_1111/0457.jpg)

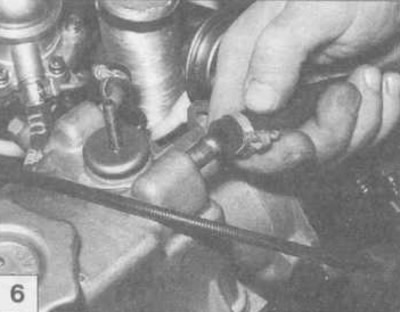

Ослабьте затяжку хомута и снимите шланг большой ветви вентиляции со штуцера крышки головки блока.
![](https://www.vazbook.ru/img/vaz_1111/0458.jpg)

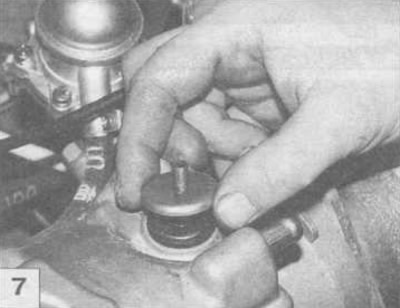

Снимите шайбы с обеих шпилек крепления крышки головки блока.
![](https://www.vazbook.ru/img/vaz_1111/0459.jpg)

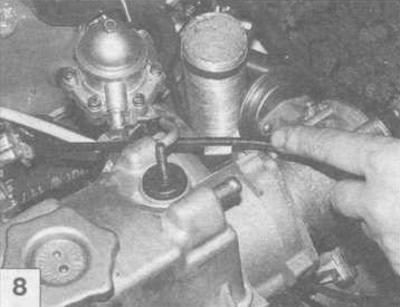

Отведите в сторону тягу воздушной заслонки карбюратора.
![](https://www.vazbook.ru/img/vaz_1111/0460.jpg)

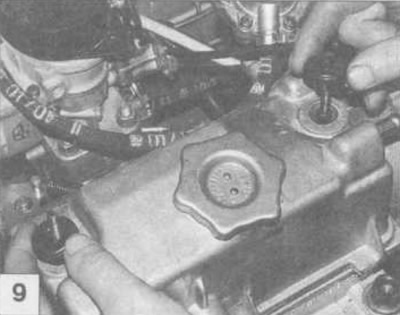

Снимите резиновые втулки с обеих шпилек крепления крышки головки блока (потерявшие эластичность, деформированные и порванные втулки замените).
![](https://www.vazbook.ru/img/vaz_1111/0461.jpg)

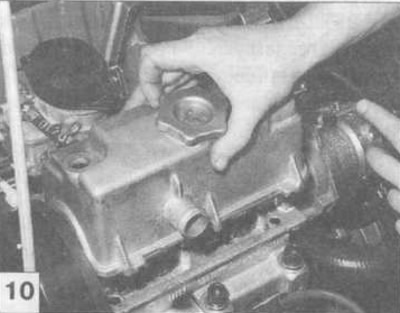

Снимите крышку головки блока цилиндров.
![](https://www.vazbook.ru/img/vaz_1111/0462.jpg)

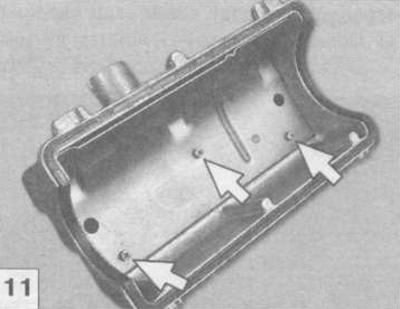

Отверните три винта крепления крышки маслоотделителя с внутренней стороны крышки головки блока.
![](https://www.vazbook.ru/img/vaz_1111/0463.jpg)

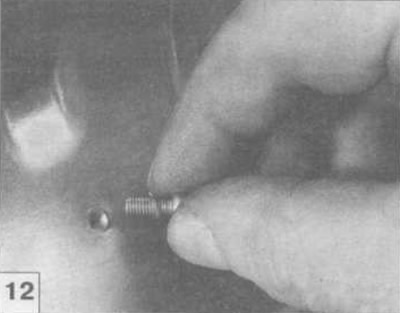

Обратите внимание, под винтами установлены плоские шайбы.
![](https://www.vazbook.ru/img/vaz_1111/0464.jpg)

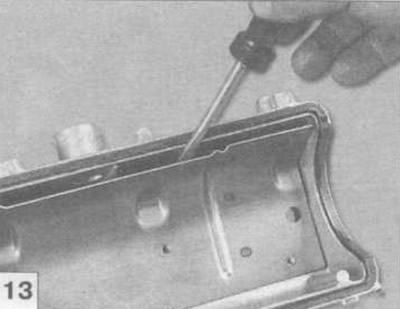

Поддев отверткой...
![](https://www.vazbook.ru/img/vaz_1111/0465.jpg)

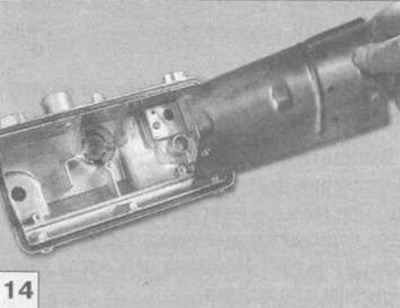

...снимите крышку маслоотделителя.
![](https://www.vazbook.ru/img/vaz_1111/0466.jpg)

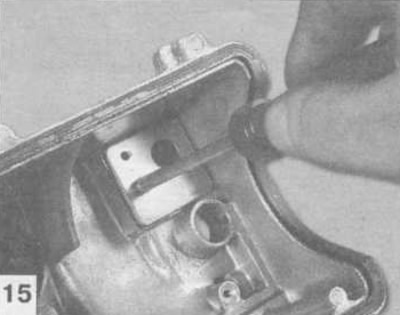

Отверните винт крепления крышки фильтрующего элемента.
![](https://www.vazbook.ru/img/vaz_1111/0467.jpg)

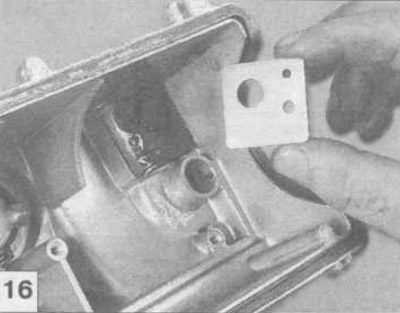

Аккуратно поддев отверткой, снимите крышку.
![](https://www.vazbook.ru/img/vaz_1111/0468.jpg)

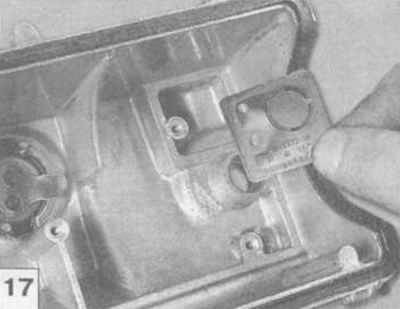

Снимите фильтрующий элемент.
![](https://www.vazbook.ru/img/vaz_1111/0469.jpg)

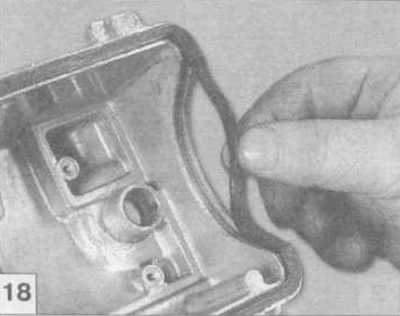

Снимите прокладку крышки головки блока.
![](https://www.vazbook.ru/img/vaz_1111/0470.jpg)

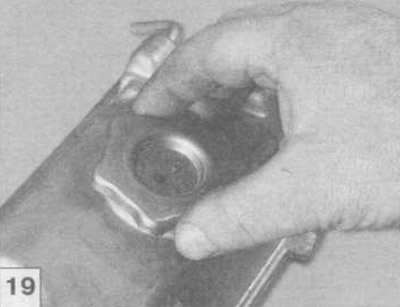

Отверните крышку маслоналивной горловины.
![](https://www.vazbook.ru/img/vaz_1111/0471.jpg)

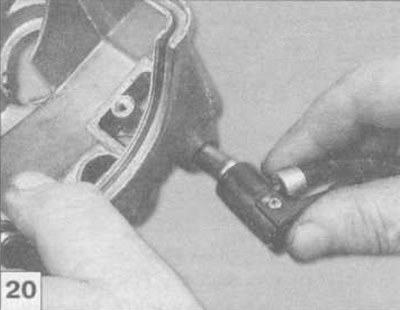

Тщательно промойте все детали моющим средством и продуйте сжатым воздухом штуцера на крышке.
![](https://www.vazbook.ru/img/vaz_1111/0472.jpg)

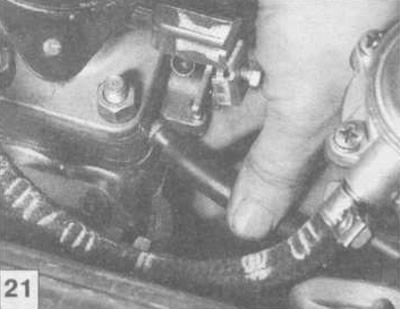

Отсоедините шланг отвода картерных газов от штуцера карбюратора. Аккуратно прочистите штуцер мягкой проволокой.
![](https://www.vazbook.ru/img/vaz_1111/0473.jpg)

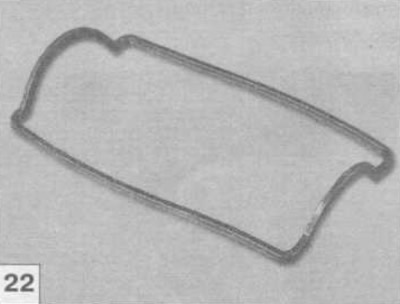

Проверьте состояние прокладки крышки головки блока, при необходимости замените ее. Установите все детали в порядке, обратном снятию.
![](https://www.vazbook.ru/img/vaz_1111/0474.jpg)
