Sadržaj: Uklanjanje ↓ Montaža ↓
Komentar. Napajanje se napaja električnoj opremi vrata preko dva kabelska snopa položena duž stražnjih stupova. Da biste uklonili vrata s automobila, potrebno je ukloniti oba kabelska snopa iz njegovih unutarnjih šupljina. Da biste to učinili, morat ćete ukloniti krajeve svih žica iz spojnih blokova. Pogodnije je ukloniti dio obloge prtljažnika i odspojiti kabelske snopove iz ugrađene mreže vozila, a zatim rastaviti uklonjena vrata.
Za dovršetak radova potreban pomoćnik.
Uklanjanje
1. Pripremite automobil za rad (pogledajte "Priprema automobila za održavanje i popravak").
2. Uklonite policu prtljažnika.
3. Pomoću križnog odvijača odvrnite četiri vijka koji pričvršćuju desnu oblogu prtljažnika i uklonite oblogu.

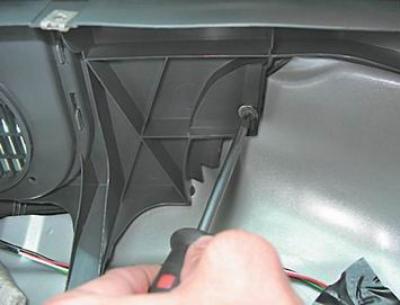

4. Istim odvijačem odvrnite tri vijka donjeg nosača...

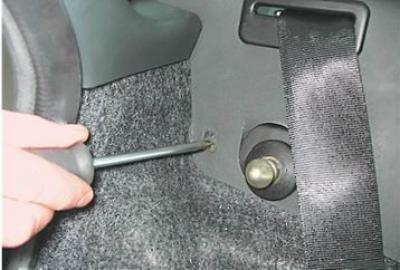

...i jedan samorezni vijak za prednje pričvršćivanje nosača police prtljažnika.
5. Koristeći Phillips odvijač, odvrnite vijak koji pričvršćuje oblogu stupa otvora prtljažnika.

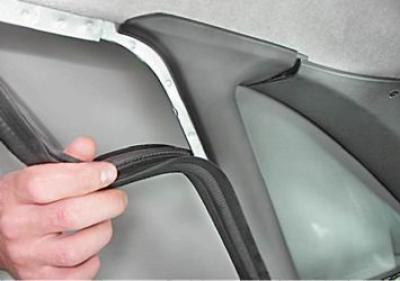

6. Uklonite brtvu vrata s vrha stražnjeg stupa.
7. Pomoću odvijača s prorezima podignite i uklonite oblogu stražnjeg stupa (fiksiran je na dva držača).

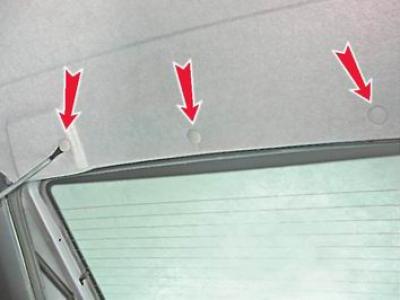

8. Pomoću izvlakača ili dva odvijača s prorezom uklonite gumbe triju držača pričvršćivanja stražnje stropne obloge.

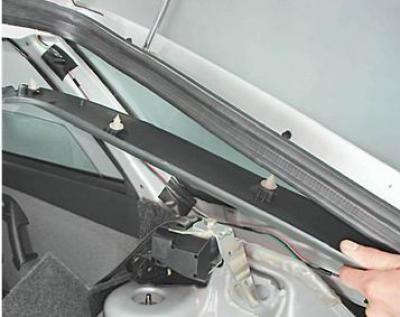

9. Pomoću odvijača s prorezima podignite i uklonite oblogu stupa otvora prtljažnika.
Savjet. Upamtite ili označite kako je usmjeren kabelski svežanj.
10. Odvojite konektore kabelskog svežnja.

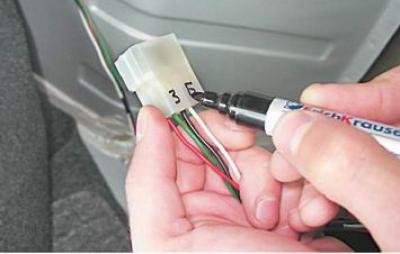

11. Na bloku kabelskog snopa vrata prtljažnika, upotrijebite marker za označavanje boja žica.

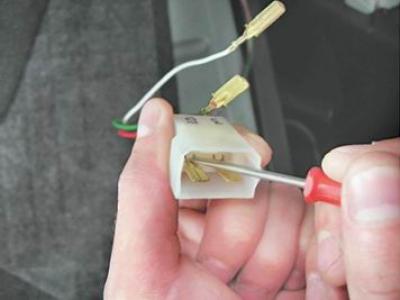

12. Pomoću odvijača s tankim prorezima pritisnite jezičak za zaključavanje terminala i izvucite vrh žice iz bloka. Slično, odspojimo sve žice iz bloka.

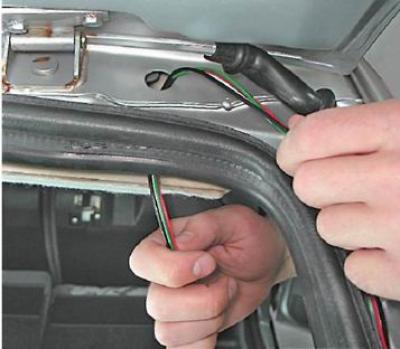

13. Uklonite zaštitni poklopac desnog kabelskog svežnja iz rupe u krovnoj ploči. Pokušavajući ne oštetiti izolaciju žica s rubovima rupe, izvlačimo žice.
14. Slično, uklonite kabelski svežanj s lijeve strane automobila.
15. Pomoću odvijača s prorezima uklonite poklopac crijeva za pranje.
16. Pritiskom na stražnji rub stropne obloge odvojite crijevo mlaznice za pranje od plastičnog adaptera.
Komentar. Daljnje operacije izvode se s pomoćnikom, koji mora izvršiti slične radnje s druge strane vrata s istim alatom.

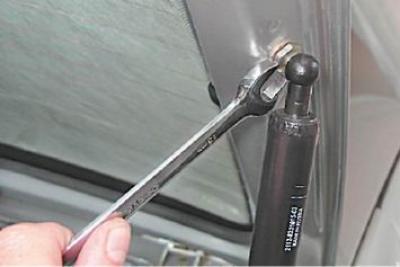

17. Držite vrata s otvorenim ključem za 13 mm odvrnemo kuglasti klin gornjeg nosača plinskog amortizera i odvojimo ga od vrata.

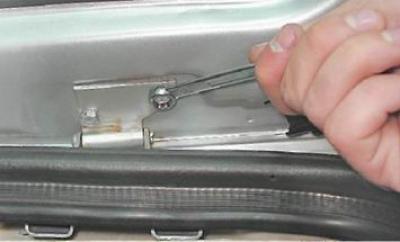

18. Držite vrata s ključem za 13 mm odvrnemo dva vijka koji pričvršćuju vrata na šarku i skinemo vrata s automobila.
19. Ako je potrebno, rastavite vrata.
Montaža
Vrata postavljamo obrnutim redoslijedom.
