- kulcs "10-én"
- csavarhúzó
![](https://www.vazbook.ru/img/vaz_1111/2277.jpg)

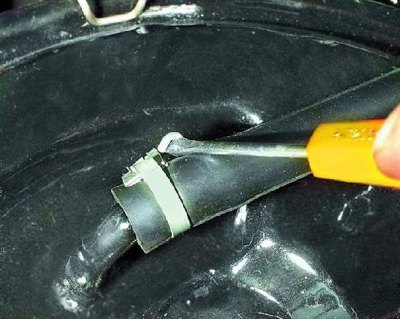

1. Lazítsa meg a rögzítőbilincset, és válassza le a forgattyúház szellőzőtömlőjét a légszűrő fedelén lévő csatlakozóról. Távolítsa el a bilincset.
![](https://www.vazbook.ru/img/vaz_1111/2278.jpg)

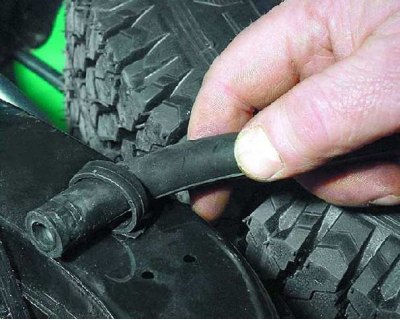

2. Távolítsa el a tömlőt a légbeömlő bilincséről.
![](https://www.vazbook.ru/img/vaz_1111/2279.jpg)

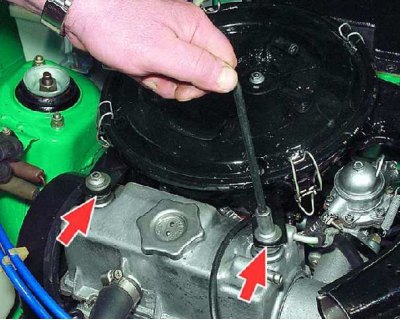

3. Lazítsa meg a két elülső anyát (az autó mentén) légszűrőházak.
![](https://www.vazbook.ru/img/vaz_1111/2280.jpg)

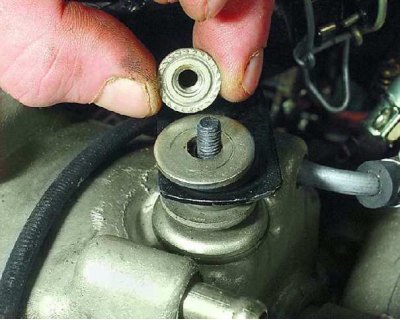

4. Kérjük, vegye figyelembe: az anyák fogazott vállúak, és lapos alátétek vannak alájuk szerelve. Vedd le.
![](https://www.vazbook.ru/img/vaz_1111/2281.jpg)

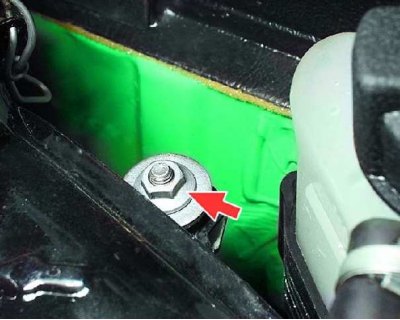

5. Lazítsa meg a hátsó szűrőanyát és távolítsa el az alátétet.
![](https://www.vazbook.ru/img/vaz_1111/2282.jpg)

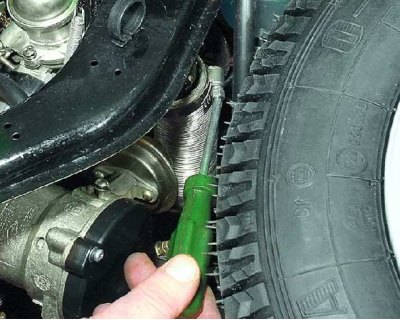

6. Lazítsa meg a forró levegő tömlő bilincsét.
![](https://www.vazbook.ru/img/vaz_1111/2283.jpg)

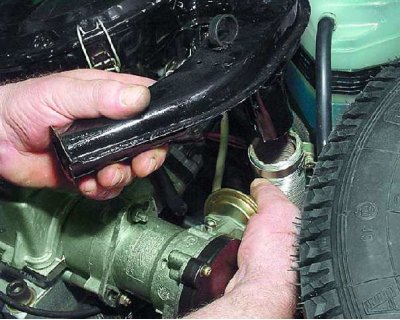

7. Emelje meg a levegőbeömlőt, vegye le annak leágazó csövét a meleglevegő-bevezető tömlőről, és...
![](https://www.vazbook.ru/img/vaz_1111/2284.jpg)

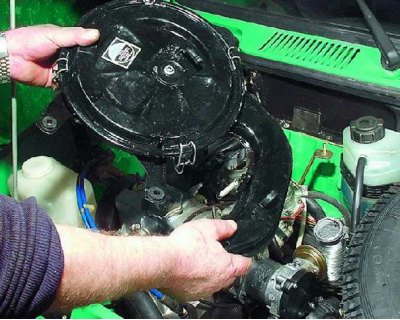

8.... távolítsa el a légszűrőt a csapokról.
![](https://www.vazbook.ru/img/vaz_1111/2285.jpg)

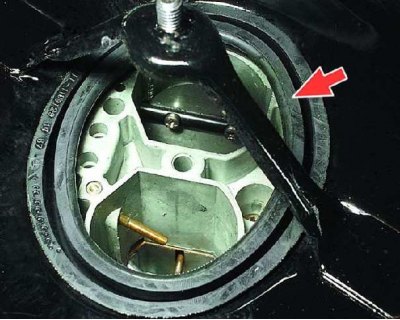

9. A szűrő beszerelése előtt távolítsa el a szűrő fedelét és távolítsa el a szűrőelemet. Szerelje be a szűrőházat a helyére úgy, hogy a gumitömítés szorosan illeszkedjen a karburátor felső fedelére. Helyezze be a levegőbevezető csövet a meleglevegő-ellátó tömlőbe, húzza meg a bilincset.
![](https://www.vazbook.ru/img/vaz_1111/2286.jpg)

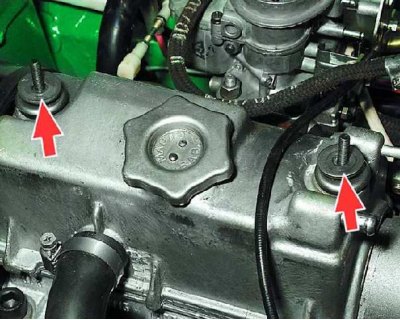

10. Kérjük, vegye figyelembe, hogy lapos alátéteket kell felszerelni a szűrő gumibetétjei alá az elülső rögzítés csapjaira, és...
![](https://www.vazbook.ru/img/vaz_1111/2287.jpg)

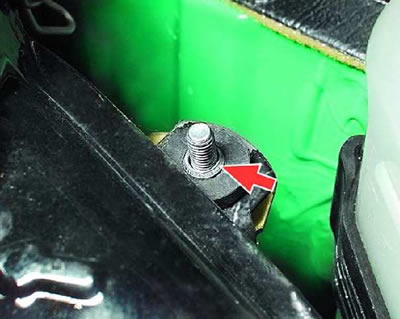

11.... a hátsó rögzítőpárnában - egy távtartó hüvely. Rögzítse a szűrőházat, szerelje fel a szűrőelemet és a fedelet, csatlakoztassa a forgattyúház szellőzőtömlőjét a burkolaton lévő szerelvényhez.
