- kulcsok "8-ért", "13-kor" (kettő)
- csavarhúzó
Távolítsa el a légszűrőt (lásd a 10.10.1. alpontot.).
Ha a kábelmenetek elszakadtak, vagy a köpenyben lévő kábel nehezen mozgatható, cserélje ki a rudat.
Ha nehéz mozgatni a kábelt a vonóköpenyben, megpróbálhatja megkenni. Ehhez távolítsa el a tapadást az autóból. Miközben a rudat függőlegesen tartja, és időnként mozgatja a kábelt a hüvelyben, töltse fel az olajat (motor vagy sebességváltó) a héjba, amíg el nem kezd kifolyni a héj másik végéből. Ha ez nem ad pozitív eredményt, akkor a vontatást ki kell cserélni, mivel a héj belsejében lévő kábelmenetek, amelyek rátapadnak, valószínűleg elszakadtak.
![](https://www.vazbook.ru/img/vaz_1111/2320.jpg)

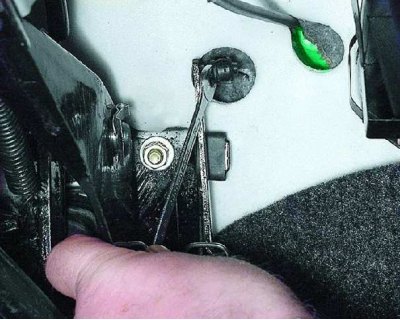

1. A műszerfal alatt egy villáskulcsot használva csúsztassa le a vontatókábel hegyét az ujjáról, és...
![](https://www.vazbook.ru/img/vaz_1111/2321.jpg)

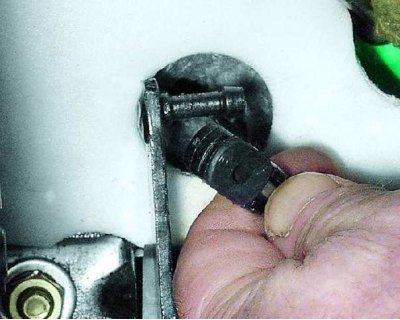

2.... válassza le a gázpedálról.
![](https://www.vazbook.ru/img/vaz_1111/2322.jpg)

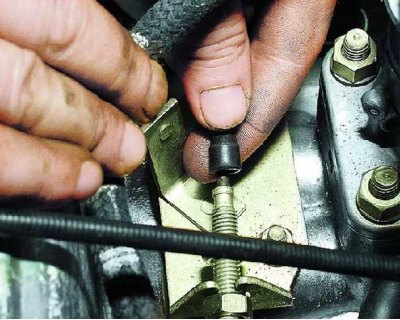

3. A motortérben csúsztassa le a védőkupakot a nyomóhéj hegyéről.
![](https://www.vazbook.ru/img/vaz_1111/2323.jpg)

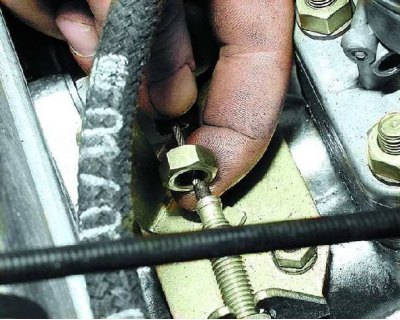

4. Csavarja le teljesen az anyát a hüvely hegyéről.
![](https://www.vazbook.ru/img/vaz_1111/2324.jpg)

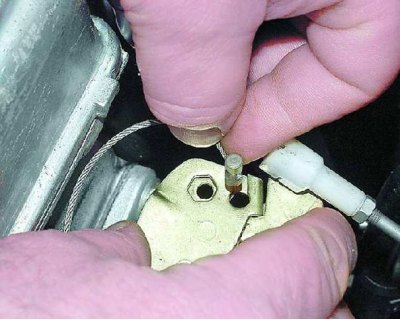

5. Távolítsa el a vontatókábel hegyét a közbenső karról.
![](https://www.vazbook.ru/img/vaz_1111/2325.jpg)

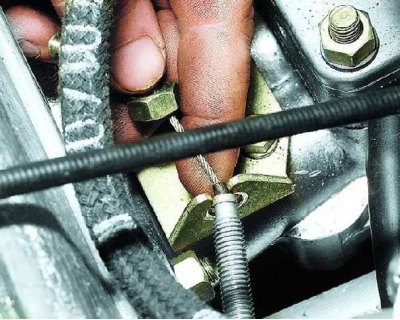

6. A héj hegyének elcsúsztatása után távolítsa el a rudat a közbenső kar tartójából.
![](https://www.vazbook.ru/img/vaz_1111/2326.jpg)

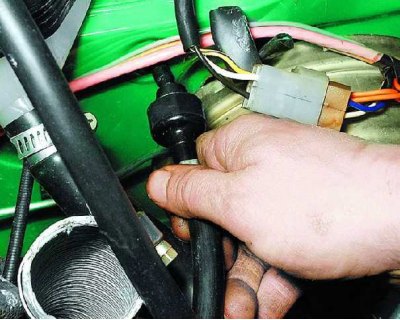

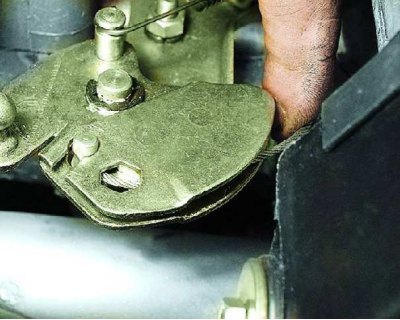

7. Távolítsa el a rudat az elülső vég pajzsán lévő lyukból.
![](https://www.vazbook.ru/img/vaz_1111/2327.jpg)
8. Szerelje fel az új rudat az eltávolítás fordított sorrendjében. Amikor a kábel hegyét a közbenső karhoz csatlakoztatja, fektesse a kábelt a kar nyílásába.
![](https://www.vazbook.ru/img/vaz_1111/2328.jpg)

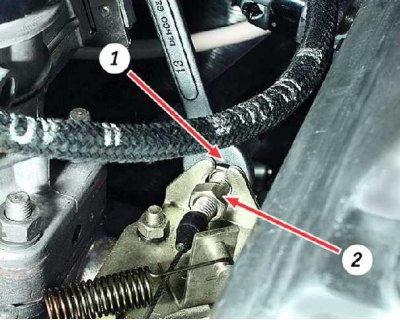

9. A beállító anyák meghúzása előtt állítsa be a fojtószelep működtető szerkezetét. Ehhez az egyik anya csavarásával győződjön meg arról, hogy a csappantyú teljesen kinyílik és záródik (az 1. anya becsavarásakor a csappantyú kinyílik, és a 2. anyák záródnak).
![](https://www.vazbook.ru/img/vaz_1111/2329.jpg)

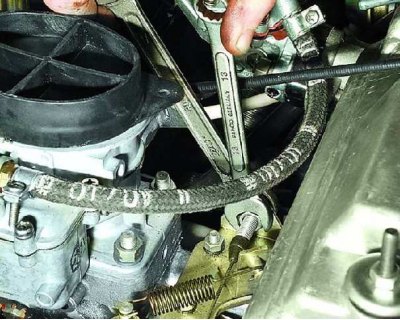

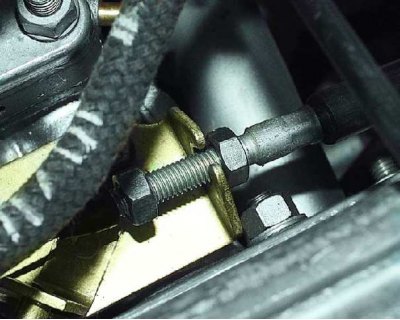

10. Miközben az anyát, amellyel a hajtást beállította, egy villáskulccsal fogja meg, húzza meg a második anyát egy másik kulccsal.
![](https://www.vazbook.ru/img/vaz_1111/2330.jpg)
11. Ha a rúd hossza nem elegendő a fojtószelepek helyzetének beállításához (ebben az esetben a fojtószelep nem zár be teljesen)...
![](https://www.vazbook.ru/img/vaz_1111/2331.jpg)

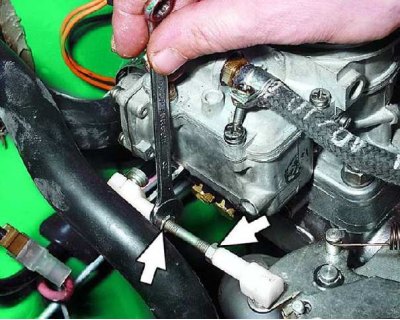

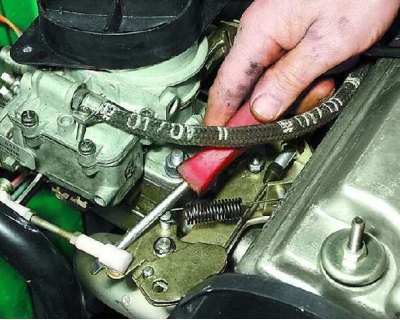

12....lazítsa meg a rögzítőanyákat a hajtórúd végén...
![](https://www.vazbook.ru/img/vaz_1111/2332.jpg)
13.... vegye le a rúdvéget a közbenső hajtókarról...
![](https://www.vazbook.ru/img/vaz_1111/2333.jpg)

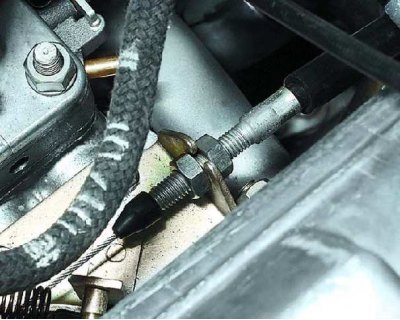

14....kb középen rögzítse a rúdhéj hegyét a tartóba...
![](https://www.vazbook.ru/img/vaz_1111/2334.jpg)

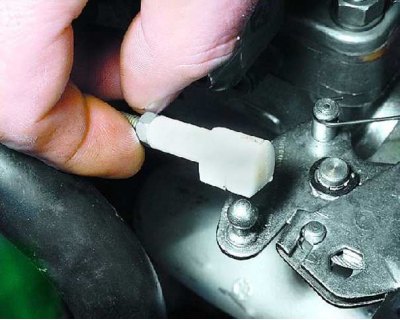

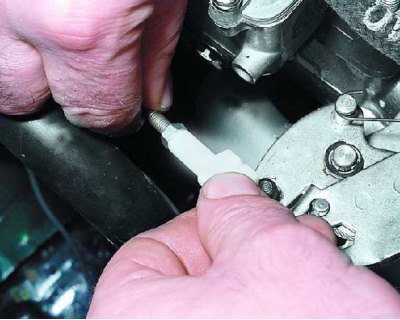

15....a hegyek csavarozásakor vagy lecsavarásakor változtassa meg a közbenső rúd hosszát úgy, hogy...
![](https://www.vazbook.ru/img/vaz_1111/2335.jpg)
16....a karok mozgatása nélkül is csatlakoztatható. Rögzítse a hegyeket ellenanyákkal. Ezt követően ellenőrizze újra, és ha szükséges, állítsa be a teljes gáznyílást a rúd segítségével.
![](https://www.vazbook.ru/img/vaz_1111/2336.jpg)

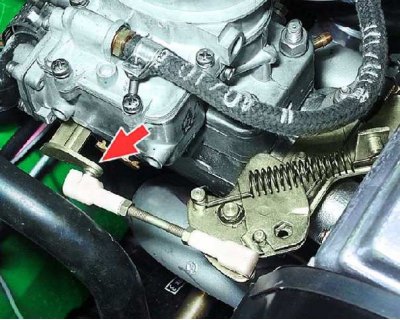

17. Nyomja le teljesen a gázpedált. Ebben az esetben a fojtószelepeknek teljesen nyitva kell lenniük (a gázkarnak ütközésig az óramutató járásával megegyező irányba kell forognia).
![](https://www.vazbook.ru/img/vaz_1111/2337.jpg)

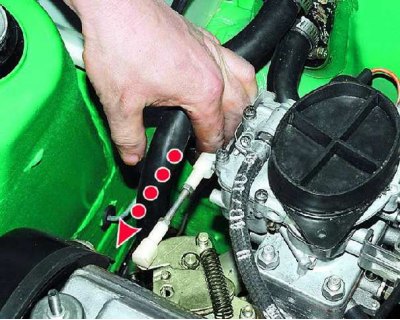

18. Győződjön meg arról, hogy a csappantyúk teljesen nyitva vannak. Ehhez nyomja meg a közbenső rúd hegyét. Ha tovább lehet mozgatni, akkor a beállítást meg kell ismételni.
![](https://www.vazbook.ru/img/vaz_1111/2338.jpg)

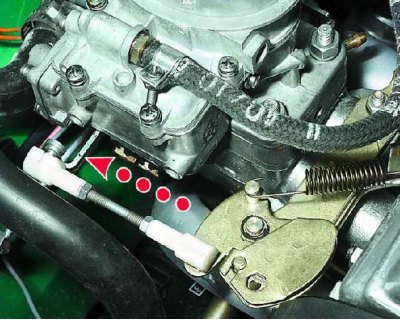

19. Engedje el a gázpedált, amíg a lengéscsillapítók teljesen be nem záródnak. A gázkarnak el kell fordulnia, és a közbenső rudat ütközésig kell mozgatnia az ellenkező irányba. Ha ez nem történik meg, ismételje meg a beállítást.
