Основные повреждения кузова автомобиля при фронтальном ударе (сектор 1) и операции по его восстановлению

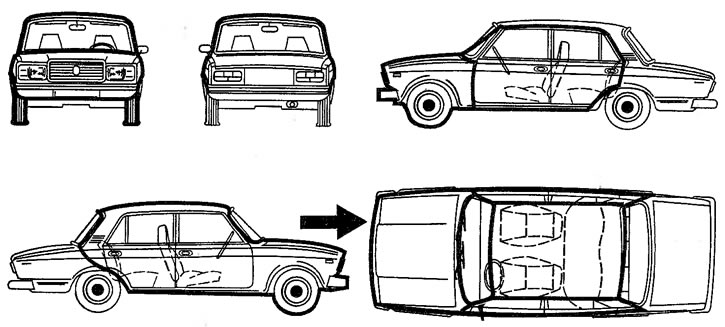

Значительные повреждения получает автомобиль и его силовой агрегат при фронтальном ударе в «лоб». При этом, как правило, происходит до 30% возможных повреждений кузова, дверных и оконных проемов; смещение и повреждения силового агрегата и базовых точек крепления шасси. Деформации подвергаются крыша, капот, крылья, крышка багажника их проемы и другие детали (рис. 12). Из узлов ходовой части чаще всего оказываются поврежденными передняя подвеска и элементы рулевого управления. Объем выполняемых работ по восстановлению кузова автомобиля и материальные затраты при этом порой очень значительные и могут достигать до 32% розничной цены автомобиля.
При ремонте выполняют нижеуказанные разборочно-сборочные работы по снятию (установке) следующих узлов и деталей автомобиля для восстановления (правки и окраски) наружных поверхностей кузова:
- аккумуляторной батареи;
- двигателя в сборе с коробкой передач и карданным валом;
- передней подвески;
- брызговика двигателя;
- рулевого управления;
- всех узлов, установленных в моторном отсеке;
- передних фонарей и противотуманных фар;
- боковых указателей поворотов;
- стеклоочистителя в сборе;
- жиклеров омывателей и наружных зеркал;
- передних и задних бамперов;
- облицовочной решетки радиатора;
- панели приборов в сборе;
- обивки кузова в сборе;
- ковриков (комплект);
- арматуры дверей;
- ремней безопасности;
- передних и задних сидений в сборе;
- фиксаторов замков дверей, капота и крышки багажника;
- ветрового и заднего стекол с уплотнителями в сборе;
- декоративных накладок стекол;
- боковых стекол, антенны и коврика багажника;
- задних фонарей и фонаря освещения номерного знака;
- топливного бака;
- отопителя в сборе;
- зеркал заднего вида.
При сложном перекосе кузова дополнительно снимают (устанавливают) следующие детали и узлы:
- подающую трубку топливопровода;
- сливную трубку топливопровода;
- трос привода воздушной заслонки карбюратора;
- основной и дополнительный глушители;
- приемную трубу системы выпуска ОГ;
- задний мост с тормозами в сборе;
- буферы передней и задней подвесок (5 шт.);
- стабилизатор передней устойчивости;
- амортизаторы задней подвески (2 шт.);
- штанги задней подвески (5 шт.);
- трубку от главного цилиндра к регулятору давления задних тормозов;
- трубки с тройником в сборе;
- рычаг управления стояночным тормозом;
- передний трос привода стояночного тормоза;
- регулятор давления тормозов;
- рычаг привода регулятора давления;
- замок зажигания;
- передний жгут (пучок) проводов;
- задний жгут (пучок) проводов;
- жгут (пучок) проводов панели приборов;
- гибкий вал троса спидометра;
- разъем подключения переносной лампы;
- противошумную изоляцию пола салона;
- корпус вещевого ящика;
- уплотнители крышки багажника;
- замок крышки багажника с приводом;
- рычаги управления отопителем и вентиляцией в сборе с тросами;
- решетку капота;
- тягу привода замка капота;
- кронштейн педалей в сборе.
В результате аварий такого рода возникает необходимость в дополнительном ремонте или замене:
- двигателя, с полной разборкой, дефектацией, сборкой и обкаткой на стенде;
- коробки передач;
- карданной передачи;
- заднего моста (с ремонтом редуктора);
- передней подвески;
- опор двигателя (3 шт.);
- колеса (с заменой шины и диска с ободом);
- поворотных кулаков (2 шт.);
- механизма рулевого управления.
При ремонте непосредственно кузова автомобиля после ДТП при описываемом ударе возникает необходимость в устранении, при снятых дверях, перекосов кузова в проемах дверей по оси автомобиля с двух сторон и перекоса панели пола при снятых узлах и деталях.
При этом ремонтируют следующие детали и узлы:
- пол кузова и туннель;
- передний левый лонжерон пола;
- правую боковину кузова (с частичной заменой деталей);
- центральную стойку;
- панель крыши;
- правую переднюю дверь;
- левую заднюю дверь;
- правую заднюю дверь;
- заднее правое крыло;
- передний и задний бамперы (разберите, очистите, продефектуйте и соберите).
Заменяют на новые следующие детали и узлы:
- подушки опор двигателя (3 шт.);
- крайние рулевые тяги с наконечниками (4 шт.);
- среднюю рулевую тягу;
- капот в сборе;
- колесо рулевого управления;
- петли капота;
- панель рамы ветрового стекла;
- стойки ветрового окна (2 шт.);
- левый и правый брызговики с лонжеронами в сборе (с заменой передних крыльев и панели передка);
- правую панель боковины передка;
- щиток передка;
- коробку воздухопритока с соединителем, щетками, кронштейном в сборе;
- капот (с подгонкой по проему);
- петли капота (2 шт.);
- наружную панель задка;
- салазки переднего левого сиденья;
- каркасы передних сидений.
При восстановлении автомобиля наносят диплозольную мастику на сварные швы.
Готовят к окраске наружную поверхность кузова, окрашиваемые поверхности моторного отсека и салона. Проводят антикоррозионную обработку закрытых полостей кузова. Наносят противошумную мастику на днище кузова и арки колес.
Для окончательного восстановления автомобиля выполняют комплекс регулировочных, смазочных и контрольных работ:
- проверяют функционирование вакуумного усилителя;
- смазывают петли и ограничители открывания дверей;
- регулируют свободный ход педали сцепления;
- проверяют и регулируют углы установки передних колес;
- проверяют и регулируют свободный ход колеса рулевого управления;
- проверяют и регулируют направление пучков света фар;
- регулируют установку замков капота и крышки багажника;
- регулируют работу звуковых сигналов (2 шт.);
- регулируют работу замков дверей (4 шт.);
- регулируют работу стеклоподъемников (при снятых обивках дверей, 4 шт.);
- прокачивают гидравлическую систему передних и задних тормозов;
- прокачивают гидравлическую систему привода выключения сцепления;
- заряжают аккумуляторную батарею;
- подтягивают шарниры передней и задней подвесок (под нагрузкой);
- балансируют колесо в сборе с шиной.
Перечень деталей кузова, подлежащих замене при данной аварии
- 2105-2802022 - брызговик двигателя
- 2107-2803012 - буфер передний в сборе
- 2105-2803015 - бампер передний
- 2107-2803015-10 - буфер передний
- 2105-2803016-01 - кронштейн бампера
- 2107-2803016-01 - кронштейн правый
- 2105-2803017-01 - кронштейн бампера
- 2107-2803017-01 - кронштейн левый
- 2105-2803052 - накладка бампера
- 2107-2804012 - буфер задний в сборе
- 2105-2804015 - бампер задний
- 2107-2804015-10 - буфер задний
- 2105-2804034 - кронштейн правый
- 2105-2804035 - кронштейн левый
- 2105-2804052 - накладка бампера
- 2107-5002110 - прокладка изоляционная
- 2103-5002122 - кнопка
- 2105-5003016-10 - накладка боковины нижняя
- 2101-5003020 - накладка правая сточного желоба
- 2101-5003021 - накладка левая сточного желоба
- 2105-5201012 - панель ветрового стекла
- 2101-5201028 - стойка правая
- 2101-5201029 - стойка левая
- 2101-5206010 - стекло ветровое
- 2101-5206050 - уплотнитель стекла
- 2101-5206060 - окантовка уплотнителя
- 2101-5206066 - окантовка уплотнителя
- 2105-5301040 - брызговик правый
- 2105-5301041 - брызговик левый
- 2105-5301045 - панель левая
- 2101-5301230 - поперечина передка нижняя
- 2101-5301267 - поперечина рамки радиатора
- 2105-5301280 - щиток передка
- 2105-5301350 - коробка
- 2107-5301364 - соединитель
- 2101-5301375 - щиток направляющий
- 2101-5301384 - щиток коробки верхний
- 2107-5325010 - панель приборов
- 2107-5401061 - боковина левая
- 2107-6102013-20 - обивка двери левая
- 2103-6102030 - накладка правая
- 2103-6102031 - накладка левая
- 2105-6103211-01 - стекло опускное левое
- 2105-6103290 - уплотнитель правый
- 2105-6103291 - уплотнитель левый
- 2105-6103294-02 - уплотнитель передний
- 2101-6103472 - окантовка правая
- 2101-6103473 - окантовка левая
- 2105-8101012 - ' отопитель
- 2107-8109020 - рычаги управления
- 2107-8201008 - зеркало внутреннее
- 2105-8201050 - зеркало наружное левое
- 2107-8401014-01 - облицовка решетки радиатора
- 2107-8402012 - капот
- 2105-8403010 - крыло переднее правое
- 2105-8403011 - крыло переднее левое
- 2101-8406010 - замок капота
- 2101-8407010 - петля капота правая
- 2101-8407011 - петля капота левая
