Основные повреждения кузова автомобиля при ударе сзади (сектор 7) и операции по его восстановлению

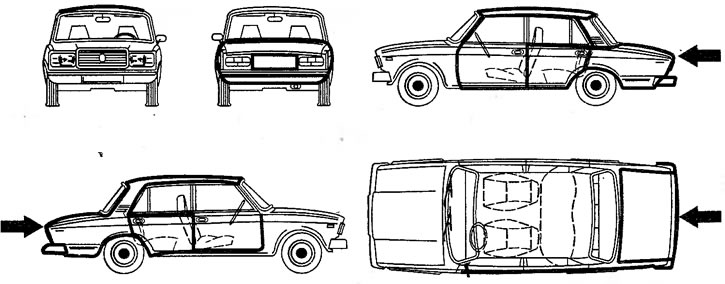

Повреждения автомобиля, получаемые при ударе сзади менее значительны, чем при аналогичном фронтальном ударе. При этом, как правило, происходит до 7-9% повреждений внешней поверхности кузова, дверных и оконных проемов, смещение и повреждения силового агрегата и базовых точек крепления шасси. Деформации подвергаются крыша, капот, крылья, крышка багажника, их проемы, арки колес и другие детали (рис. 18). Из узлов ходовой части чаще всего оказываются поврежденными балка заднего моста, элементы задней тормозной системы и выпуска ОГ. Объем выполняемых работ по восстановлению кузова автомобиля и материальные затраты при этом могут достигать до 17% розничной цены автомобиля.
При ремонте выполняют нижеуказанные разборочно-сборочные работы по снятию (установке) узлов и деталей автомобиля для восстановления (правки и окраски) наружных поверхностей кузова:
- аккумуляторной батареи;
- двигателя в сборе с коробкой передач, карданным валом и передней подвеской;
- брызговика двигателя;
- рулевого управления в сборе;
- всех узлов, установленных в моторном отсеке;
- передних фонарей и противотуманных фар;
- боковых указателей поворотов;
- стеклоочистителя в сборе;
- жиклеров омывателей и наружных зеркал;
- переднего и заднего бамперов;
- облицовочной решетки радиатора;
- панели приборов в сборе;
- обивки кузова в сборе;
- ковриков (комплект);
- арматуры дверей;
- ремней безопасности;
- передних и задних сидений в сборе;
- фиксаторов замков дверей, капота и крышки багажника;
- ветрового и заднего стекол с уплотнителями в сборе;
- декоративных накладок стекол;
- боковых стекол, антенны и коврика багажника;
- задних фонарей и фонаря освещения номерного знака;
- отопителя в сборе.
При устранении среднего перекоса кузова дополнительно снимают (устанавливают) следующие детали и узлы:
- топливный бак в сборе;
- задний мост с тормозами в сборе;
- задние амортизаторы (2 шт.);
- штанги задней подвески (5 шт.);
- колесо рулевого управления в сборе;
- регулятор давления тормозов (с регулировкой);
- задний жгут (пучок) проводов;
- обивку кузова в сборе;
- ветровое и заднее стекло;
- обивки стоек ветровой рамы, центральных стоек, боковин передка, боковых панелей крыши;
- уплотнители дверей;
- противосолнечные козырьки;
- внутреннее зеркало;
- поручни;
- обивку крыши;
- обивку поперечины пола;
- коврики пола и багажника;
- противошумную изоляцию пола салона;
- панель приборов в сборе;
- замок крышки багажника с приводом;
- обивку дверей (4 комплекта, со снятием и установкой ручек и подлокотников);
- комплекты уплотнителей опускных стекол, передних и задних дверей;
- передние сиденья в сборе (2 шт.);
- подушку и спинку заднего сиденья;
- ремни безопасности (4 комплекта).
[Текст взят с онлайн-ресурса: VazBook.ru]
В результате аварий такого рода часто возникает необходимость в дополнительном ремонте заднего моста и его редуктора.,
При ремонте непосредственно кузова автомобиля после ДТП при описываемом ударе возникает необходимость в устранении среднего перекоса кузова в проемах дверей по оси автомобиля с двух сторон.
При этом ремонтируют следующие детали и узлы:
- задний пол;
- переднюю поперечину заднего моста;
- лонжероны заднего пола;
- нижнюю поперечину рамы заднего окна;
- левую боковину кузова (с частичной заменой деталей);
- внутреннюю правую арку заднего колеса;
- панель крыши;
- боковую правую панель крыши;
- номерной знак (выравнивают);
- правую переднюю дверь;
- левую заднюю дверь;
- правую заднюю дверь;
- заднее правое крыло;
- передний и задний бамперы (разбирают, очищают, дефектуют и собирают).
- Заменяют на новые следующие детали и узлы:
- основной и дополнительный глушители;
- оптику фонарей;
- кронштейн поперечной штанги;
- два задних лонжерона (с заменой задних крыльев, панели задка, усилителя панели, пола багажника, пола для запасного колеса и пола топливного бака);
- внутреннюю и наружную арки левого заднего колеса (при снятом крыле);
- рамку передней перегородки задка с полкой в сборе;
- крышку багажника.
При восстановлении автомобиля наносят диплозольную мастику на сварные швы. Готовят к окраске наружную поверхность кузова, окрашиваемые поверхности моторного отсека и салона. Проводят антикоррозионную обработку закрытых полостей кузова. Наносят противошумную мастику на днище кузова и арки колес. Восстанавливают номерной знак.
Для окончательного восстановления автомобиля выполняют комплекс регулировочных, смазочных и контрольных работ:
- проверяют функционирование вакуумного усилителя;
- смазывают петли и ограничители открывания дверей;
- регулируют свободный ход педали сцепления;
- проверяют и регулируют углы установки передних колес;
- проверяют и регулируют свободный ход колеса рулевого управления;
- регулируют установку замков капота и крышки багажника;
- проверяют и регулируют направление света фар;
- регулируют работу замков дверей (4 шт.);
- регулируют работу стеклоподъемников (при снятых обивках дверей, 4 шт.);
- прокачивают гидравлическую систему передних и задних тормозов;
- прокачивают гидравлическую систему привода выключения сцепления;
- заряжают аккумуляторную батарею;
- подтягивают шарниры передней и задней подвесок (под нагрузкой).
Перечень деталей кузова, подлежащих замене при данной аварии
- 2107-2804012 - буфер задний в сборе
- 2105-2804015 - бампер задний
- 2107-2804015-10 - буфер задний
- 2105-2804034 - кронштейн правый
- 2105-2804035 - кронштейн левый
- 2105-2804052 - накладка бампера
- 2103-371 - фонарь задний левый
- 2103-372 - фонарь номерного знака
- 2107-5004210 - обивка багажника правая
- 2103-5004231 - обивка багажника левая передняя
- 2107-5004233 - обивка багажника левая нижняя
- 2103-5004235 - кожух запасного колеса
- 2105-5100051 - арка колеса левая
- 2101-5101030 - панель пола
- 2101-5101132 - лонжерон правый
- 2101-5101133 - лонжерон левый
- 2103-5101176-10 - пол топливного бака
- 2103-5101180-10 - пол запасного колеса
- 2105-5101184 - усилитель панели задка
- 2101-5101192 - поперечина
- 2101-5101202 - кронштейн поперечной штанги
- 2105-5101370 - лонжерон правый
- 2105-5101371 - лонжерон левый
- 2106-5207010-10 - стекло заднего окна
- 2101-5207050 - уплотнитель заднего стекла
- 2101-5207060 - окантовка верхняя
- 2105-5601082 - панель задка
- 2101-5601260 - рамка задней перегородки
- 2107-5604010 - крышка багажника
- 2105-5604040 - уплотнитель
- 2107-8212174-40 - орнамент крыла «1500»
- 2107-8212204-20 - орнамент «Лада-2107»
- 2105-8212204-30 - орнамент «Жигули»
- 2107-8212204-20 - орнамент задка
- 2107-8404010 - крыло заднее правое
- 2107-8404011 - крыло заднее левое
