Основные повреждения кузова автомобиля при ударе в правый бок (сектор 5) и операции по его восстановлению

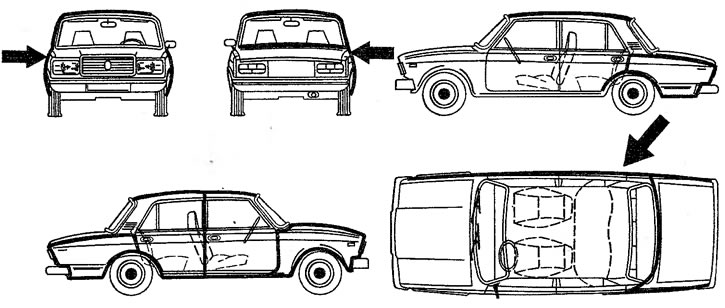

Значительные повреждения задней части кузов автомобиля получает при ударе в правый бок в районе задней двери и арки задних колес, в направлении под углом 40°-60° к продольной оси автомобиля. При этом, как правило, происходит повреждение стоек кузова, дверных и оконных проемов, а иногда и базовых точек крепления шасси. Деформации подвергаются крыша, задние крылья, крышка багажника и другие детали (рис. 16). Из узлов ходовой части чаще всего оказываются поврежденными задний мост и элементы питания (трубопроводы) и тормозная система. Объем выполняемых работ по восстановлению кузова автомобиля значителен и материальные затраты при этом порой достигают 21,7% розничной цены автомобиля.
При проведении ремонтных работ выполняют нижеуказанные разборочные (сборочные) работы по снятию (установке) следующих узлов и деталей автомобиля для восстановления (ремонта, правки и окраски) кузова:
- аккумуляторной батареи;
- облицовочной решетки радиатора;
- передних фонарей и противотуманных фар;
- боковых указателей поворота;
- задних фонарей и рычагов стеклоочистителя;
- жиклеров омывателей и наружных зеркал;
- орнамента декоративной накладки;
- заднего номерного знака;
- переднего и заднего бамперов в сборе;
- фонаря освещения заднего хода;
- вентиляционной накладки боковой панели крыши;
- фонаря освещения номерного знака.
Дополнительно снимают (устанавливают) при устранении среднего перекоса кузова следующие детали и узлы:
- топливный бак в сборе;
- основной и дополнительный глушитель;
- задний мост с тормозами в сборе;
- задние амортизаторы (2 шт.);
- штанги задней подвески (5 шт.);
- регулятор давления тормозов (с последующей регулировкой);
- задний жгут (пучок) проводов;
- обивку кузова в сборе;
- ветровое и заднее стекла;
- обивку стоек ветровой рамы, центральных стоек, боковин передка, боковых панелей крыши;
- уплотнители дверей;
- противосолнечные козырьки, внутреннее зеркало и поручни;
- обивку крыши и поперечины пола;
- коврики пола и багажника;
- противошумную изоляцию пола;
- панель приборов в сборе;
- крышку багажника;
- замок крыши багажника с приводом;
- фиксатор крышки багажника;
- арматуру правых дверей (2 комплекта);
- обивку дверей (4 комплекта), со снятием и установкой ручек-подлокотников;
- комплекты уплотнителей опускных стекол передних и задних дверей;
- передние сиденья в сборе (2 шт.);
- уплотнитель капота;
- ремни безопасности (4 комплекта).
В результате аварии такого рода возникает необходимость в дополнительном ремонте или замене:
- заднего моста;
- рулевого вала.
При ремонте непосредственно кузова автомобиля после ДТП при описываемом ударе возникает необходимость в устранении перекосов кузова в проемах дверей по оси автомобиля с двух сторон и перекоса панели пола.
При этом ремонтируют следующие детали и узлы:
- пол кузова и туннеля;
- правую боковину кузова (с частичной или полной ее заменой).
- Заменяют на новые следующие детали и узлы:
- кронштейны поперечных тяг;
- правый лонжерон заднего пола (с заменой панели задка);
- усилитель задней панели;
- правое крыло;
- пол для топливного бака;
- нижнюю поперечину рамы заднего окна;
- центральную правую стойку;
- внутреннюю и наружную арки правого заднего колеса;
- рамку передней перегородки задка с полкой в сборе;
- правые двери (2 шт.);
- переднее правое крыло;
- заднее левое крыло.
При восстановлении автомобиля наносят диплозольную мастику на сварные швы. Готовят к окраске наружную поверхность кузова, включая торцы дверей и дверные проемы. Окрашивают багажный отсек и внутреннюю поверхность крышки багажника.
Проводят антикоррозионную обработку закрытых полостей кузова. Наносят противошумную мастику на днище кузова и арки колес.
Для окончательного восстановления автомобиля выполняют комплекс регулировочных, смазочных и контрольных работ:
- смазывают петли и ограничители открывания дверей;
- проверяют и регулируют углы установки передних колес;
- проверяют и регулируют свободный ход колеса рулевого управления;
- регулируют установку по проему крышки багажника;
- регулируют установку замка и фиксатора крышки багажника;
- проверяют и регулируют направление пучков света фар;
- регулируют работу замков дверей (4 шт.);
- регулируют работу стеклоподъемников (при снятых обивках дверей, 4 шт.);
- подтягивают крепления агрегатов, узлов и деталей шасси и двигателя;
- прокачивают гидравлическую систему передних и задних тормозов;
- заряжают аккумуляторную батарею;
- подтягивают шарниры передней и задней подвесок (под нагрузкой);
- проверяют функционирование (работоспособность) амортизаторов (4 шт.) передней и задней подвесок.
Перечень деталей кузова, подлежащих замене при данной аварии
- 2105-5003016-10 - накладка нижняя
- 2105-5101184 - усилитель панели задка
- 2101-5101202 - кронштейн
- 2101-5101300 - лонжерон правый
- 2105-5201425 - панель задняя
- 2105-5201430 - панель нижней поперечины
- 2101-5206010 - стекло ветровое
- 2101-5206050 - уплотнитель стекла
- 2101-5206060 - окантовка уплотнителя
- 2107-5325010 - панель приборов
- 2107-5401060 - боковина правая
- 2105-5401128 - стойка центральная правая
- 2103-5401170 - арка наружная правая
- 2105-5601082 - панель задка
- 2101-5601260 - рамка задней перегородки
- 2107-5604010 - крышка багажника
- 2105-6103210-01 - стекло опускное правое
- 2105-6103290 - уплотнитель правый
- 2105-6103291 - уплотнитель левый
- 2101-6103472 - окантовка правая
- 2101-6103473 - окантовка левая
- 2105-6200014 - дверь задняя правая
- 2107-6202012-20 - обивка двери правая
- 2105-6203036 - стекло неподвижное
- 2106-6203210 - стекло правое
- 2101-6203290 - уплотнитель правый
- 2101-6203291 - уплотнитель левый
- 2101-6203292-02 - уплотнитель передний
- 2101-6203293-02 - уплотнитель верхний
- 2101-6203472 - окантовка нижняя правая
- 2101-6203473 - окантовка нижняя левая
- 2101-6204020-01 - стеклоподъемник
- 2105-6205012 - замок правый
- 2107-6820110-10 - подушка сиденья
- 2107-6820210-10 - спинка сиденья
- 2105-8403010 - крыло переднее правое
- 2107-8404010 - крыло заднее правое
- 2107-8404011 - крыло заднее левое
