Основные повреждения кузова автомобиля при ударе в левый бок (сектор 11) и операции по его восстановлению

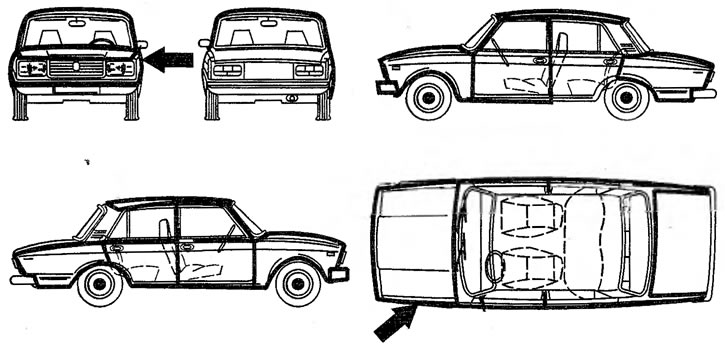

Данный вид ДТП хотя и очень похож на столкновение, описанное в секторе 3, но автомобиль и его кузов получают более значительные повреждения при ударе под углом слева в районе левой передней стойки, если этот удар произошел но больших встречных скоростях. Именно последствия такого ДТП рассматриваются в данном разделе. При этом, как правило, происходит до 70% повреждения панелей кузова, дверных и оконных проемов, смещение и повреждения силового агрегата и базовых точек крепления шасси. Деформации подвергаются крыша, капот, крылья, их проемы и другие детали (рис. 22). Из узлов ходовой части чаще всего оказываются поврежденными передняя подвеска и элементы рулевого управления. Объем выполняемых работ по восстановлению кузова автомобиля и материальные затраты при этом порой самые значительные и могут достигать до 49% розничной цены автомобиля.
При ремонте выполняют нижеуказанные разборочно-сборочные работы по снятию (установке) следующих узлов и деталей автомобиля для полного восстановления (правки и окраски) наружных поверхностей кузова:
- аккумуляторной батареи;
- двигателя в сборе с коробкой передач, карданным валом и передней подвеской;
- брызговика двигателя;
- рулевого управления в сборе;
- отопителя в сборе;
- всех узлов и деталей установленных в моторном отсеке;
- передних и задних фонарей, противотуманных фар;
- боковых указателей поворотов;
- стеклоочистителя в сборе;
- жиклеров омывателей ветрового стекла и фар;
- наружных и внутреннего зеркал;
- передних и задних бамперов;
- облицовочной решетки радиатора;
- панели приборов в сборе;
- обивки кузова в сборе;
- ковриков (комплект);
- арматуры дверей;
- ремней безопасности;
- передних и задних сидений в сборе;
- фиксаторов дверей, капота и крышки багажника;
- ветрового и заднего стекол с уплотнителями в сборе;
- декоративных накладок, стекол;
- боковых стекол, антенны и коврика багажника;
- фонаря освещения номерного знака;
- топливного бака;
- вентиляционных накладок боковых панелей крыши.
Для устранения сложного перекоса кузова дополнительно снимают (устанавливают) следующие детали и узлы:
- подающую трубку топливопровода;
- сливную трубку топливопровода;
- педаль акселератора;
- трос привода воздушной заслонки карбюратора;
- основной и дополнительный глушители;
- приемную трубу системы выпуска ОГ;
- задний мост с тормозами в сборе;
- стабилизатор передней устойчивости;
- амортизаторы задней подвески (2 шт.);
- штанги задней подвески (5 шт.);
- трубку от главного цилиндра к регулятору давления задних тормозов;
- трубки с тройником в сборе;
- рычаг управления стояночным тормозом;
- передний трос привода стояночного тормоза;
- регулятор давления тормозов;
- рычаг привода регулятора давления;
- замок зажигания;
- передний жгут (пучок) проводов;
- задний жгут (пучок) проводов;
- жгут (пучок) проводов панели приборов;
- гибкий вал троса спидометра;
- разъем подключения переносной лампы;
- противошумную изоляцию пола салона;
- корпус вещевого ящика;
- уплотнители крышки багажника;
- замок крышки багажника с приводом;
- рычаги управления отопителем и вентиляцией в сборе с тросами;
- тягу привода замка капота;
- кронштейн педалей в сборе.
В результате аварий такого рода соударения возникает необходимость в дополнительном ремонте:
- двигателя с полной разборкой, дефектацией, сборкой и обкаткой на стенде;
- коробки передач;
- карданной передачи;
- передней подвески;
- заднего моста;
- опор двигателя - передних (2 шт.) и задней (1 шт.);
- крайних рулевых тяг с наконечниками (4 шт.);
- средней рулевой тяги;
- колеса (диска с ободом в сборе);
- колеса рулевого управления.
При ремонте непосредственно кузова автомобиля после ДТП при описываемом ударе возникает необходимость в устранении сложных перекосов кузова в проемах дверей по оси автомобиля с двух сторон и перекоса панели пола со снятием дверей кузова.
При этом ремонтируют следующие детали и узлы:
- пол кузова и туннель;
- передний левый лонжерон пола;
- правую боковину кузова с частичной заменой;
- правую заднюю дверь;
- задний бампер (разберите, очистите, продефектуйте, соберите).
Заменяют на новые следующие детали и узлы:
- приемную трубу основного глушителя и дополнительный глушитель;
- поворотные кулаки;
- левую рулевую тягу и наконечники (2 шт.);
- среднюю рулевую тягу;
- колесо (диск с ободом в сборе);
- передний бампер;
- панель рамы ветрового окна;
- стойки ветрового окна (2 шт.);
- стойки рамы заднего окна (2 шт.);
- левый и правый брызговики с лонжеронами в сборе (с заменой передних крыльев и панели передка);
- щиток передка;
- коробку воздухопритока с соединителем, щитками и кронштейном в сборе;
- поперечину крепления панели приборов;
- левую боковину кузова;
- центральную левую стойку боковины;
- усилитель передней левой стойки;
- панель крыши;
- внутреннюю левую накладку крыши;
- капот;
- петли капота (2 шт.);
- наружный левый кронштейн переднего сиденья;
- сточный желобок крыши;
- усилители крыши (2 шт.).
При восстановлении автомобиля наносят диплозольную мастику на сварные швы. Готовят к окраске наружную поверхность кузова, окрашиваемые поверхности моторного отсека, багажника и салона. Проводят антикоррозионную обработку закрытых полостей кузова. Наносят противошумную мастику на днище кузова и арки колес.
Для окончательного восстановления автомобиля выполняют комплекс регулировочных, смазочных и контрольных работ:
- смазывают петли и ограничители открывания дверей;
- регулируют свободный ход педали сцепления;
- проверяют и регулируют углы установки передних колес;
- проверяют и регулируют свободный ход колеса рулевого управления;
- регулируют положение капота по проему;
- регулируют установку замков капота и багажника;
- проверяют и регулируют направление пучка света фар;
- регулируют работу звуковых сигналов (2 шт.);
- регулируют работу замков дверей (4 шт.);
- регулируют работу стеклоподъемников (при снятых обивках дверей, 4 шт.);
- прокачивают гидравлическую систему передних и задних тормозов;
- прокачивают гидравлическую систему привода выключения сцепления;
- заряжают аккумуляторную батарею;
- подтягивают шарниры передней и задней подвесок под нагрузкой.
Перечень деталей кузова, подлежащих замене при данной аварии
- 12105-2802022 - брызговик двигателя
- 2107-2803012 - буфер передний в сборе
- 2105-2803015 - бампер передний
- 2107-2803015-10 - буфер передний
- 2107-2803016-01 - кронштейн правый
- 2105-2803017-01 - кронштейн бампера
- 2107-2803017-01 - кронштейн левый
- 2107-3801010 - комбинация приборов
- 2105-5003016-10 - накладка нижняя
- 2101-5003020 накладка правая
- 2101-5003021 - накладка левая
- 2105-5004017 - обивка левая
- 2105-5004061 - обивка стойки левая
- 2101-5003017 - пистон крепления накладки
- 2105-5004100 - обивка крыши потолка
- 2105-5201012 - панель ветрового стекла
- 2101-5201028 - стойка правая
- 2101-5201029 - стойка левая
- 2103-5205010 - стеклоочиститель
- 2101-5206010 - стекло ветровое
- 2101-5206050 - уплотнитель стекла
- 2101 -5206060 - окантовка уплотнителя
- 2105-5301040 - брызговик правый
- 2105-531041 - брызговик левый
- 2105-5301045 - панель левая
- 2105-5301280, - щиток передка
- 2105-5301350 - коробка
- 2107-5301364 - соединитель
- 2101-5301384 - щиток коробки верхний
- 2101-5301230 - поперечина передка нижняя
- 2101-5301267 - поперечина рамки радиатора
- 2107-5325010 - панель приборов
- 2103-5325086 - поперечина левая
- 2107-5401060 - боковина правая
- 2107-5401061 - боковина левая
- 2101-5401089 - накладка верхняя левая
- 2105-5401129 - стойка центральная левая
- 2101-5401201 - желобок сточный левый
- 2101-5401211 - накладка стойки левая
- 2105-5606064 - фиксатор замка
- 2101-5701012 - панель крыши
- 2105-5701098 - усилитель центральный
- 2101-5701110 - усилитель крыши передний
- 2107-6100014 - дверь правая
- 2107-6100015 - дверь левая
- 2107-6102012-20 - обивка двери правая
- 2107-6102013-20 - обивка двери левая
- 2103-6102030 - накладка правая
- 2105-6103210-01 - стекло опускное правое
- 2105-6103211-01 - стекло опускное левое
- 2105-6103251 - желобок передний левый
- 2105-6103290 - уплотнитель правый
- 2105-6103291 - уплотнитель левый
- 2101-6103472 - окантовка правая
- 2101-6103473 - окантовка левая
- 2105-6104020 - стеклоподъемник
- 2105-6105012-10 - замок правый
- 2105-6105013-10 - замок левый
- 2105-6105151 - ручка наружная левая
- 2105-6105204 - фиксатор правый
- 2105-6105205 - фиксатор левый
- 2107-6107018 - уплотнитель
- 2105-6200015 - дверь задняя левая
- 2105-6810030 - кронштейн
- 2107-6810010-10 - сиденье переднее правое
- 2105-6814011 - салазки внутренние левые
- 2105-6814020 - салазки наружные правые
- 2105-6814021 - салазки наружные левые
- 2103-6816011-10 - подлокотник левый
- 2107-8201008 - зеркало внутреннее
- 2105-8201050 - зеркало наружное левое
- 2105-8204011 - козырек левый
- 2107-8212204-20 - орнамент «Лада-2107»
- 2107-8402012 - капот
- 2105-8403010 - крыло переднее правое
- 2105-8403011 - крыло переднее левое
- 2107-8404010 - крыло заднее правое
- 2107-8404011 - крыло заднее левое
- 2101-8406010 - замок капота
- 2107-8407010 - петля капота правая
- 2107-8407011 - петля капота левая
