Основные повреждения кузова автомобиля при ударе в левый бок (сектор 9) и операции по его восстановлению

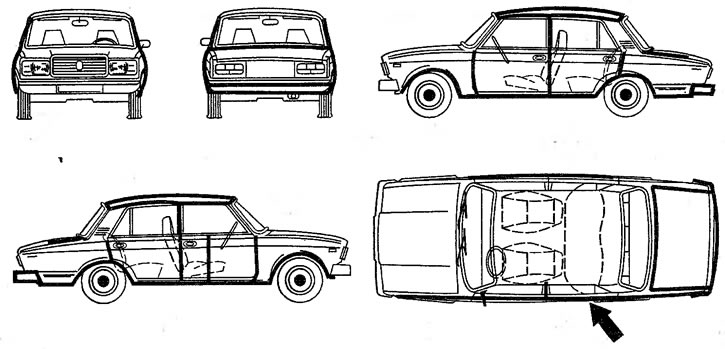

Значительные повреждения получает автомобиль и его кузов при ударе в районе задней двери. При этом, как правило, происходит до 55% и более повреждения поверхности кузова дверных и оконных проемов, повреждения элементов тормозов и базовых точек крепления шасси. Деформации подвергаются крыша, капот, крылья, крышка багажника, их проемы и другие детали (рис. 20). Из узлов ходовой части чаще всего оказываются поврежденными балка заднего моста и колеса. Объем выполняемых работ по восстановлению автомобиля и материальные затраты при этом порой значительны и могут достигать до 30% его розничной цены.
При ремонте выполняют нижеуказанные разборочно-сборочные работы по снятию (установке) узлов и деталей автомобиля для восстановления (правки и окраски) наружных поверхностей кузова:
- аккумуляторной батареи;
- двигателя в сборе с коробкой передач, карданного вала и передней подвеской;
- брызговика двигателя;
- рулевого управления в сборе;
- всех узлов, установленных в моторном отсеке;
- передних фонарей и противотуманных фар;
- боковых указателей поворотов;
- стеклоочистителя в сборе;
- жиклеров омывателей и наружных зеркал;
- переднего и заднего бамперов;
- облицовочной решетки радиатора;
- панели приборов в сборе;
- обивки кузова в сборе;
- ковриков (комплект);
- арматуры дверей;
- ремней безопасности;
- передних и задних сидений в сборе;
- фиксаторов дверей, капота и крышки багажника;
- ветрового и заднего стекла с уплотнителями в сборе;
- декоративных накладок стекол;
- боковых стекол;
- антенну;
- ковриков багажника;
- задних фонарей и фонаря освещения номерного знака;
- топливного бака;
- отопителя в сборе;
- вентиляционной накладки боковой панели крыши.
При сложном перекосе кузова дополнительно снимают (устанавливают) следующие детали и узлы:
- подающую трубку топливопровода;
- сливную трубку топливопровода;
- педаль акселератора;
- трос привода воздушной заслонки карбюратора;
- основной и дополнительный глушители;
- приемную трубу системы выпуска ОГ;
- задний мост с тормозами в сборе;
- буферы передней и задней подвесок (5 шт.);
- стабилизатор передней устойчивости;
- амортизаторы задней подвески (2 шт.);
- штанги задней подвески (5 шт.);
- трубку от главного цилиндра к регулятору давления задних тормозов;
- трубки с тройником в сборе;
- рычаг управления стояночным тормозом;
- передний трос привода стояночного тормоза;
- регулятор давления тормозов;
- рычаг привода регулятора давления;
- передний жгут (пучок) проводов;
- задний жгут (пучок) проводов;
- жгут (пучок) поводов панели приборов;
- гибкий вал троса спидометра;
- разъем подключения переносной лампы;
- противошумную изоляцию пола салона;
- корпус вещевого ящика;
- уплотнители крышки багажника;
- замок крышки багажника с приводом;
- рычаги управления отопителем и вентиляцией в сборе с тросами;
- тягу привода замка капота;
- кронштейн педалей в сборе.
В результате аварий такого рода возникает необходимость в дополнительном ремонте:
- крайней рулевой тяги передней подвески;
- средней рулевой тяги;
- рулевого механизма.
При ремонте непосредственно кузова автомобиля после ДТП (при описываемом ударе) возникает необходимость в устранении сложных перекосов кузова в проемах дверей по оси автомобиля с двух сторон и перекоса панели пола.
При этом ремонтируют следующие детали и узлы:
- передний пол и туннель;
- переднюю поперечину заднего пола;
- кронштейн поперечной тяги;
- панель рамы ветрового окна;
- поперечину нижней рамы заднего окна;
- брызговик переднего левого крыла;
- брызговик переднего правого крыла;
- левую боковину кузова;
- арку заднего внутреннего колеса (2 шт.);
- арку заднего наружного колеса (2 шт.);
- усилитель крыши;
- передний и задний бамперы (разберите, очистите, продефектуйте и соберите).
Заменяют на новые следующие детали и узлы:
- балку заднего моста;
- колеса (диск с ободом в сборе);
- рулевое колесо;
- задний фонарь.;
- задние лонжероны (2 шт.) с заменой задних крыльев;
- панель задка, полы багажника, пол запасного колеса, пол топливного бака;
- правую боковину кузова;
- верхнюю накладку боковины;
- нижнюю часть боковины (порога) с накладкой и соединителем;
- центральную стойку с устранением перекосов в проемах дверей (2 шт.);
- крышку багажника с подгонкой по проему;
- панель крыши;
- двери кузова с подгонкой по проемам (4 шт.).
При восстановлении автомобиля наносят диплозольную мастику на сварные швы. Готовят к окраске наружную поверхность кузова, окрашиваемые поверхности моторного отсека, багажника и салона. Наносят антикоррозионную противошумную мастику на днище кузова и арки колес.
Для окончательного восстановления автомобиля выполняют комплекс регулировочных, смазочных и контрольных работ:
- смазывают петли и ограничители открывания дверей;
- регулируют свободный ход педали сцепления;
- проверяют и регулируют углы установки передних колес;
- проверяют и регулируют свободный ход колеса рулевого управления;
- проверяют и регулируют направление света фар;
- регулируют установку замка крышки багажника;
- регулируют работу звуковых сигналов (2 шт.);
- регулируют работу замков дверей (4 шт.);
- регулируют работу стеклоподъемников (при снятых обивках дверей, 4 шт.);
- подтягивают крепления агрегатов, узлов и деталей шасси и силового агрегата;
- прокачивают гидравлическую систему передних и задних тормозов;
- прокачивают гидравлическую систему привода выключения сцепления;
- заряжают аккумуляторную батарею;
- подтягивают шарниры передней и задней подвесок (под нагрузкой);
- проверяют на автомобиле работоспособность вакуумного усилителя с замером усилия на педали тормоза;
- балансируют колесо в сборе с шиной.
Перечень деталей кузова, подлежащих замене при данной аварии
- 2107-2803015-10 - буфер передний
- 2105-5003016-10 - накладка нижняя
- 2101-5003020 - накладка правая
- 2105-5004060 - обивка стойки правая
- 2105-5004061 - обивка стойки левая
- 2101-5003017 - пистон крепления накладка
- 2101-5101068 - соединитель правый
- 2103-5101176010 - пол топливного бака
- 2105-5101184 - усилитель панели задка
- 2105-5101370 - лонжерон правый
- 2105-5101371 - лонжерон левый
- 2105-5201012 - панель ветрового стекла
- 2101-5206010 - стекло ветровое
- 2101-5206050 - уплотнитель стекла
- 2101 -5206060 - окантовка уплотнителя
- 2106-5207010-10 - стекло заднего окна
- 2101-5207050 - уплотнитель заднего стекла
- 2101 -5207060 - окантовка верхняя
- 2101-5207061 - окантовка нижняя
- 2107-5325010 - панель приборов
- 2107-5401060 - боковина правая
- 2107-5401061 - боковина левая
- 2101-5401088 - накладка верхняя правая
- 2101-5401100 - накладка боковая правая
- 2101-5401200 - желобок сточный правый
- 2105-5601082 - панель задка
- 2107-5604010 - крышка багажника
- 2101-5701012 - панель крыши
- 2107-6102012-20 - обивка двери правая
- 2105-6103210-01 - стекло опускное правое
- 2105-6103211-01 - стекло опускное левое
- 2101-6103241 - желобок левый
- 2105-6103290 - уплотнитель правый
- 2105-6103291 - уплотнитель левый
- 2101-6103472 - окантовка правая
- 2101-6103473 - окантовка левая
- 2105-6104020 - стеклоподъемник
- 2105-6104064 - ручка стеклоподъемника
- 2105-6105012-10 - замок правый
- 2105-6105013 - замок левый
- 2105-6200014 - дверь задняя правая
- 2105-6200015 - дверь задняя левая
- 2107-6200015 - дверь задняя левая
- 2107-6202013-20 - обивка двери левая
- 2106-6203211 - стекло левое
- 2101-6203290 - уплотнитель правый
- 2101-6203291 - уплотнитель левый
- 2101-6203472 - окантовка нижняя правая
- 2101-6203473 - окантовка нижняя левая
- 2105-6205012 - замок правый
- 2101-6205083 - привод замка левый
- 2107-6207020 - уплотнитель задней двери правый
- 2107-6207021 - уплотнитель задней двери левый
- 2101-6810024 - кронштейн передний
- 2101-6810025 - кронштейн задний
- 2107-8404010 - крыло заднее правое
- 2107-8404011 - крыло заднее левое
- 14188580 - держатель обивки двери
