Основные повреждения кузова автомобиля при ударе в левый бок (сектор 10) и операции по его восстановлению

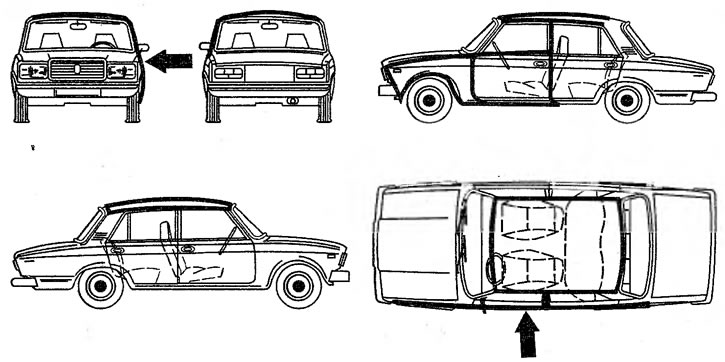

Незначительные повреждения боковой части кузов автомобиля получает при ударе в левый бок в районе передней двери и центральной стойки, в направлении, перпендикулярном своей продольной оси. При этом, как правило, происходит повреждение стоек кузова, дверных проемов. Деформации подвергаются крыша, переднее крыло и другие детали (рис. 21). Из узлов крепления чаще всего оказывается поврежденной задняя опора двигателя. Объем выполняемых работ по восстановлению автомобиля и материальные затраты при этом достигают всего 7-8% розничной цены автомобиля.
При проведении ремонтных работ выполняют нижеуказанные разборочно-сборочные работы по снятию (установке) узлов и деталей автомобиля для восстановления (ремонта, правки и окраски) кузова:
- аккумуляторной батареи;
- облицовочной решетки радиатора;
- передних фонарей и противотуманных фар;
- боковых указателей поворота;
- задних фонарей и рычагов стеклоочистителя;
- жиклеров омывателя ветрового стекла и фар;
- орнамента декоративных накладок;
- заднего номерного знака;
- переднего и заднего бампера в сборе;
- вентиляционной накладки боковой панели крыши;
- фонаря освещения номерного знака.
При среднем перекосе кузова дополнительно снимают (устанавливают) следующие узлы и детали:
- подающую трубку топливопровода;
- сливную трубку топливопровода;
- педаль акселератора;
- основной и дополнительный глушители;
- приемную трубу системы выпуска ОГ;
- задний мост с тормозами в сборе;
- буферы передних и задних подвесок (5 шт.);
- стабилизатор поперечной устойчивости;
- амортизатор задней подвески (2 шт.);
- штанги задней подвески (5 шт.);
- трубку от главного цилиндра к регулятору давления задних тормозов;
- трубки с тройником в сборе;
- рычаг управления стояночным тормозом;
- передний трос привода стояночного тормоза;
- регулятор давления тормозов;
- замок зажигания;
- передний жгут (пучок) проводов;
- задний жгут (пучок) проводов;
- гибкий вал троса спидометра;
- противошумную изоляцию пола салона;
- розетку подключения переносной лампы;
- корпус вещевого ящика;
- уплотнитель крышки багажника;
- замок крышки багажника;
- фиксатор замка крышки багажника, рычаги управления отопителем и .вентиляцией в сборе с тросами;
- тягу привода замка капота;
- кронштейн педалей в сборе.
В результате аварии такого рода возникает необходимость в проведении ремонта поперечины задней опоры двигателя и в замене задней опоры двигателя.
При ремонте непосредственно кузова автомобиля после ДТП при описываемом ударе возникает необходимость в устранении перекосов кузова средней сложности в проемах дверей по оси автомобиля с двух сторон.
При этом ремонтируют следующие детали и узлы:
- пол кузова;
- внутреннюю накладку порога;
- сточный желобок крыши.
- Заменяют на новые следующие детали и узлы:
- левую боковину;
- панель крыши;
- левую переднюю дверь;
- центральный усилитель крыши;
- левое переднее крыло.
При восстановлении автомобиля наносят диплозольную мастику на сварные швы. Готовят к окраске наружную поверхность кузова, включая торцы дверей и дверные проемы. Окрашивают багажный отсек и внутреннюю поверхность крыши багажника.
[Оригинал можно увидеть на сайте: VAZbook.ru]
Проводят антикоррозионную обработку закрытых полостей кузова. Наносят противошумную мастику на днище кузова и арки колес.
Для окончательного восстановления автомобиля выполняют комплекс регулировочных, смазочных и контрольных работ:
- проверяют на автомобиле функционирование вакуумного регулятора;
- смазывают петли и ограничители открывания дверей;
- регулируют свободный ход педали сцепления;
- проверяют и регулируют углы установки передних колес;
- проверяют и регулируют свободный ход колеса рулевого управления;
- проверяют и регулируют направление света фар;
- регулируют работу звуковых сигналов (2 шт.);
- регулируют установку замка багажника;
- регулируют работу замков дверей (4 шт.);
- регулируют работу стеклоподъемников (при снятых обивках дверей, 4 шт.);
- подтягивают крепления агрегатов, узлов и деталей шасси и двигателя;
- прокачивают гидравлическую систему передних и задних тормозов;
- прокачивают гидравлическую систему привода выключения сцепления;
- заряжают аккумуляторную батарею;
- подтягивают шарниры передней и задней подвесок (под нагрузкой).
Перечень деталей кузова, подлежащих замене при данной аварии
- 2101-14187580 - держатель обивки дверей
- 2107-5401061 - боковина левая
- 2105-5401129 - стойка центральная левая
- 2101-5701012 - панель крыши
- 2105-5701098 - усилитель центральный
- 2107-6100015 - дверь левая
- 2101-6103472 - окантовка правая
- 2101-6103473 - окантовка левая
- 2105-6106082 - ограничитель
- 2105-8403011 - крыло переднее левое
