Для замены порогов автомобилей ВАЗ (кроме ВАЗ-2121) выполните работы в нижеуказанной последовательности:
- снимите передние и задние крылья, двери;
- срубите порог 1 (рис. 87) по линиям, указанным штрихами;
- замените накладку 2 и соединитель 3 при наличии сквозной коррозии. В случае повреждения данных деталей в результате ДТП их необходимо выправить или заменить новыми;
- удалите полоски оставшегося металла кусачками или острозаточенным зубилом;
- отрихтуйте деформированные кромки накладки, соединителя, пола и зачистите кромки шлифовальной машинкой;
- обработайте цинкохроматным грунтом ГФ-073 полости, закрываемые порогом, и внутреннюю поверхность порога;
- прошейте отверстия диаметром 5 мм шагом 40-50 мм по линиям сопряжения порога с накладкой (по всей длине верхней и нижней кромок);
- установите на место новый порог и зафиксируйте его быстрозажимными клещами или струбцинами, прихватите порог к кузову газовой сваркой (рис. 88, б). Для сварки используйте горелку с наконечником № 1 или № 2 и припой Л-63, Л-68 или ЛНКМц диаметром 2-3 мм и техническую буру;
- установите двери и проверьте правильность сборки порога по'зазорам сопрягаемых деталей, которые должны быть (5±2) мм. Допускается выступание дверей относительно лицевой неподвижной поверхности порога не более чем на 3 мм. После контроля зазоров снимите двери;
- приварите точками новый порог к сопрягаемым деталям по прошитым отверстиям, используя для этого сварочный полуавтомат для сварки в среде углекислого газа, проволоку Св-08ГС-О или Св-08Г2С-О диаметром 0,8 мм.
[Материал размещен на веб-сайте VAZBOOK]

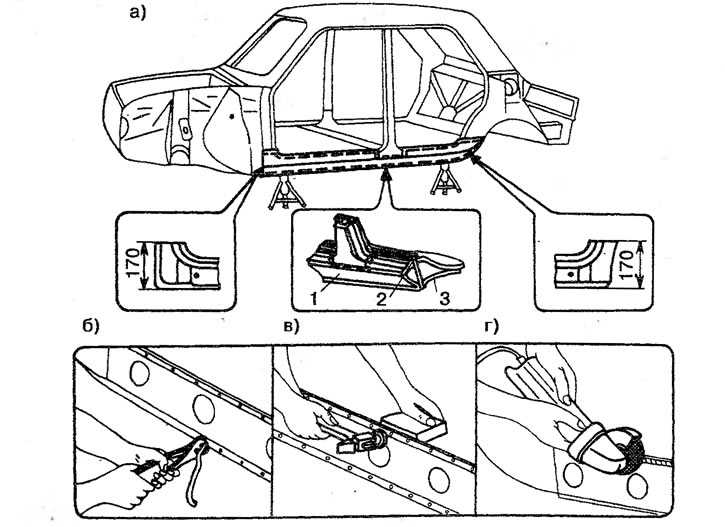

Рис. 87. Замена порога автомобилей ВАЗ (кроме ВАЗ-2121): а - срубание порога; б - удаление полоски кусачками; в - рихтовка; г - зачистка; 1 - порог; 2 - накладка; 3 - соединитель
Рис. 88. Фиксация ремонтной вставки: а - места прихватки порога к кузову газовой сваркой; б - зазоры в сопряжениях деталей дверных проемов
При сварке с порога с сопрягаемыми деталями используйте различные виды швов, а именно:
- по стыкам с боковиной кузова спереди и сзади - сплошной;
- по кромкам, прилегающим к накладке, электрозаклепки, которые необходимо выполнять через отверстия, прошитые в кромках порога;
- по месту сопряжения с центральной стойкой - сплошной.
Места сварки порога с сопрягаемыми деталями, независимо от вида сварного шва, зачистите заподлицо с основным металлом шлифовальной машинкой и загрунтуйте их.
Замена порогов автомобилей ВАЗ-2121 имеет свои особенности. Для замены порогов выполните работы в нижеуказанной последовательности:
- снимите переднее крыло;
- разметьте и отрежьте ножовкой по металлу порог от боковины;
- разметьте и срубите молотком и зубилом порог по линии, указанной штрихом и стрелками (рис. 89, а);
- удалите оставшийся металл клещами или специальными кусачками;
- отрихтуйте деформированные кромки, зачистите их шлифовальной машинкой;
- установите и зафиксируйте новый порог на кузове быстросьемными клещами;
- прихватите порог газовой сваркой в местах, указанных стрелками (рис. 89, в);
- навесьте дверь и проверьте установку порога по зазорам в сопряжении деталей проема (рис. 89, г). Величина выступания двери относительно порога не должна быть более 3 мм;
- снимите дверь, приварите сплошным швом порог по стыкам с боковиной спереди и сзади;
- оплавьте фланец по длине порога прерывистым швом длиной 10 мм шагом 50-60 мм;
- зачистите сварной шов стыков шлифовальной машинкой заподлицо;
- навесьте дверь и повторно проверьте величину выступания двери относительно порога. При необходимости произведите ее регулировку по проему.
Рис. 89. Замена порогов автомобилей ВАЗ-2121: а - места отрезки ножовкой; б - места рубки зубилом; в - фиксация нового порога; г -зазоры в сопряжениях деталей дверного проема
Сварку выполняйте сварочным полуавтоматом в среде углекислого газа проволокой Св-08ГС-О или Св-08Г2С-О. Допускается использование газовой сварки с проволокой Св-08 диаметром 1,6-2,0 мм.
Подготовьте восстановленный кузов к окраске и антикоррозионной обработке.
