Самодельное многоискровое зажигание

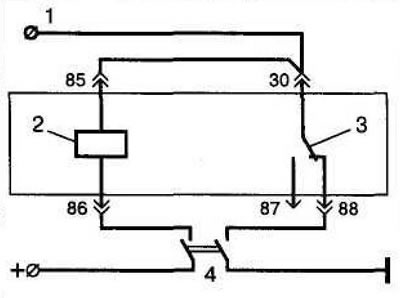

Для обеспечения пуска двигателя зимой в морозные дни можно сделать простую схему, обеспечивающую многоискровый разряд на электродах свечи. Для этого используйте обычное реле с размыкающимися контактами (РС701, 111.3747 или 112.3747) и тумблер для коммутации двух цепей. Соберите схему, показанную на рис. 7.3 (здесь использовано реле 112.3747). Схема работает следующим образом: при пуске включается тумблер 4 и напряжение питания подается на обмотку реле 2, которое начинает размыкать и замыкать контакты 3 с частотой примерно 300 Гц, обеспечивая многоискровый разряд на свечах. После пуска двигателя тумблер 4 выключается, и устройство отключается.
