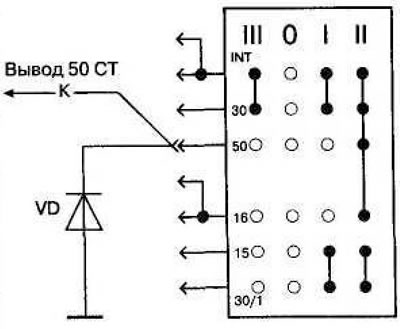

Рис. 7.2 Защита контактов выключателя зажигания от подгорания
Рис. 7.2 Защита контактов выключателя зажигания от подгорания
Защита контактов от подгорания
При выключении стартера в обмотке тягового реле стартера возникает значительная электродвижущая сила самоиндукции, которая вызывает подгорание контактов выключателя зажигания. Для уменьшения тока самоиндукции, проходящего через контакты выключателя зажигания, поставьте параллельно обмотке тягового реле диод VD (рис. 7.2).
Рис. 7.2 Защита контактов выключателя зажигания от подгорания
Рис. 7.2 Защита контактов выключателя зажигания от подгорания
Текст был рецензирован специалистом: Григорий Вологодцев
