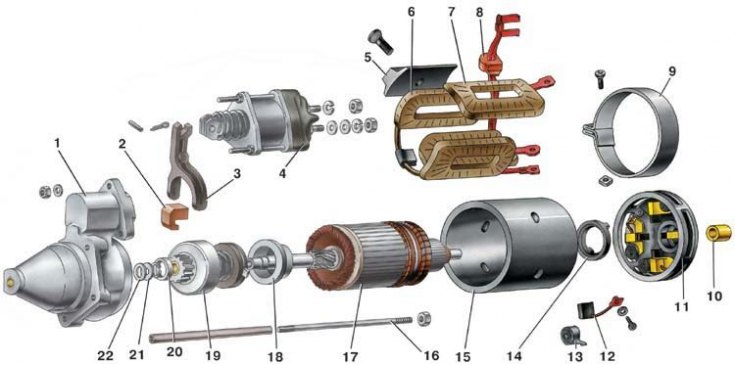

Детали стартера
1 – крышка стартера со стороны привода; 2 – резиновая заглушка; 3 – рычаг привода; 4 – тяговое реле; 5 – полюс статора; 6 – сервисная катушка обмотки статора; 7 – шунтовая катушка обмотки статора; 8 – резиновая заглушка; 9 – защитная лента; 10 – втулка крышки; 11 – крышка со стороны коллектора; 12 – щетка; 13 – пружина щетки; 14 – тормозной диск крышки; 15 – корпус; 16 – стяжная шпилька; 17 – якорь; 18 – ограничитель хода шестерни; 19 – обгонная муфта с шестерней привода; 20 – ограничительное кольцо; 21 –упорная шайба; 22 – регулировочная шайба

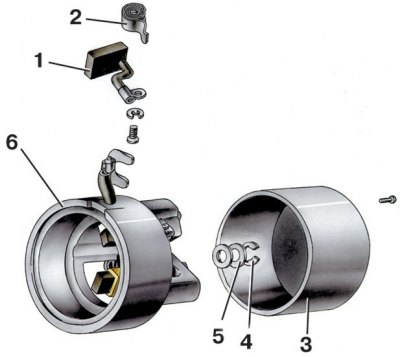

Детали задней части стартера 35.3708
1 – щетка; 2 – пружина щетки; 3 – защитный кожух; 4 – стопорная шайба; 5 – регулировочная шайба; 6 – крышка со стороны коллектора
1. Отверните гайку на нижнем контактном болту тягового реле и отсоедините от него вывод обмоток статора.
2. Отверните гайки крепления тягового реле и снимите его.
3. У стартера СТ-221 ослабьте винт крепления стяжной защитной ленты на крышке 11 (см. рис. Детали стартера) со стороны коллектора и снимите ленту 9 с прокладкой. Выверните винты крепления клемм щеток и снимите щетки.
4. У стартера 35.3708 отверните винты и снимите защитный кожух 3 (см. рис. Детали задней части стартера 35.3708). Отверните винты крепления к щеткодержателям выводов обмотки статора, снимите пружины 2 и щетки 1. Снимите стопорную шайбу 4.
5. У стартера СТ-221 (см. рис. Детали стартера) отверните гайки стяжных шпилек 16 (на стартере 35.3708 выверните стяжные болты) и отсоедините корпус 15 с крышкой 11 от крышки 1 с якорем 17. Выверните из крышки 1 стяжные шпильки. Отсоедините крышку со стороны коллектора от корпуса.
6. Выньте резиновую заглушку 2 рычага из крышки со стороны привода. Расшплинтуйте и выньте из крышки ось рычага 3 привода стартера. Выньте рычаг и якорь с приводом из крышки, а затем отсоедините рычаг от привода.
[Статья взята с онлайн-ресурса: VAZbook.ru]
7. Чтобы снять с якоря привод, удалите стопорное кольцо из-под ограничительного кольца 20. Привод разбирается после снятия со ступицы муфты стопорной шайбы.
8. Если тяговое реле выполнено в разборном исполнении, т.е. детали реле не завальцованы в его корпусе, то для его разборки отверните гайки стяжных болтов и отпаяйте выводы обмоток от штекера «50» и от наконечника, закрепленного на нижнем контактном болту тягового реле.
9. После разборки продуйте детали сжатым воздухом и протрите.
