Якорь
1. Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу.
2. Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Горение лампы указывает на замыкание пластин коллектора с массой. При проверке мегомметр должен показывать сопротивление не менее 10 кОм. Якорь, имеющий замыкание с массой, замените.
3. Специальным прибором проверьте, нет ли замыканий между секциями обмотки якоря и пластинами коллектора, а также нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.
4. Осмотрите рабочую поверхность коллектора. Загрязненную или пригоревшую поверхность зачистите мелкозернистой шлифовальной шкуркой.

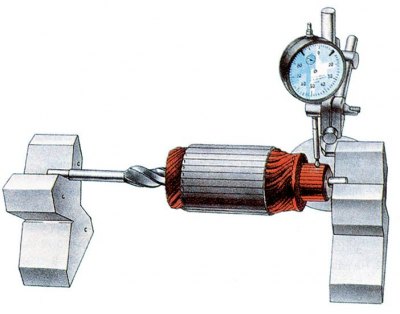

5. У стартера СТ-221 проверьте биение коллектора относительно цапф вала.
6. Если биение больше 0,06 мм, а также при значительном повреждении поверхности коллектора проточите коллектор на токарном станке, снимая как можно меньше металла. Минимальный диаметр, до которого можно проточить коллектор, – 36 мм. После проточки прошлифуйте коллектор мелкозернистой шлифовальной шкуркой.
7. Проверьте биение сердечника относительно цапф вала. Если оно больше 0,08 мм – замените якорь.
8. Проверьте состояние поверхностей шлицев и цапф вала якоря. На них не должно быть задиров, забоин и износа.
9. Если на поверхности вала появились следы желтого цвета от втулки шестерни, удалите их мелкозернистой шлифовальной шкуркой, так как они могут стать причиной заедания шестерни на валу.
Привод
1. Зубья шестерни не должны иметь значительного износа. Если на заходной части зубьев имеются забоины, то подшлифуйте их мелкозернистым наждачным кругом малого диаметра. Шестерня должна легко проворачиваться относительно ступицы муфты, но только в направлении вращения якоря при пуске двигателя.
2. Если детали привода повреждены или значительно изношены, замените привод новым.
Статор
1. Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки статора на массу. Напряжение через лампу подводится к общему выводу обмотки и к корпусу стартера.
2. Если лампа горит или мегомметр показывает сопротивление меньше 10 кОм, а также если обмотки имеют следы перегрева (почернение изоляции), замените корпус с обмотками.
Крышки
1. Проверьте, нет ли на крышках трещин. Если они имеются – замените крышки новыми.
2. Проверьте состояние втулок крышек. Если они изношены, то замените крышки в сборе или только втулки. Новые втулки после запрессовки разверните до 12,015±0,03 мм.
3. У стартера СТ-221, чтобы заменить втулку со стороны коллектора, предварительно извлеките заглушку, а после запрессовки втулки установите заглушку на место и раскерните в трех точках.
4. Проверьте надежность крепления щеткодержателей на крышке со стороны коллектора. Щеткодержатели положительных щеток не должны иметь замыкания с массой. Щетки должны свободно перемещаться в пазах щеткодержателей. Щетки, изношенные по высоте до 12 мм, замените новыми, предварительно притерев их к коллектору.
Тяговое реле
1. Проверьте легкость перемещения якоря реле. Проверьте омметром, замыкаются ли контактные болты реле контактной пластиной. Проверьте омметром, нет ли обрыва в обмотках тягового реле.
2. Если в обмотках реле имеется обрыв или не замыкаются контактные болты реле контактной пластиной, то замените реле новым.
3. Если реле разборного исполнения, то можно разобрать его и зачистить контактные болты и пластину мелкозернистой шкуркой или плоским бархатным напильником. При значительном повреждении контактных болтов в месте соприкосновения с контактной пластиной можно повернуть болты на 180°.
