Рис. 22: 1. Кронштейн крепления штанги стабилизатора к лонжерону кузова. 2. Подушка штанги стабилизатора. 3. Штанга стабилизатора поперечной устойчивости. 4. Лонжерон кузова. 5. Ось нижнего рычага. 6. Нижний рычаг подвески. 7. Болты крепления оси нижнего рычага к поперечине подвески. 8. Обойма крепления штанги стабилизатора. 9. Пружина подвески. 10. Амортизатор. 11. Болт крепления кронштейна амортизатора к нижнему рычагу. 12. Болт крепления амортизатора. 13. Кронштейн крепления амортизатора к нижнему рычагу. 14. Нижняя опорная чашка пружины. 15. Обойма вкладыша нижней опоры. 16. Защитный чехол верхней шаровой опоры. 17. Ступица переднего колеса. 18. Роликовые конические подшипники ступицы переднего колеса. 19. Защитный чехол шарового пальца. 20. Вкладыш обоймы нижней опоры. 21. Подшипник нижней опоры. 22. Шаровой палец нижней опоры. 23. Колпак ступицы. 24. Регулировочная гайка. 25. Шайба. 26. Цапфа поворотного кулака. 27. Сальник ступицы. 28. Тормозной диск. 29. Поворотный кулак. 30. Ограничитель поворота передних колес. 31. Шаровой палец верхней опоры. 32. Подшипник верхней опоры. 33. Верхний рычаг подвески. 34. Шаровая опора. 35. Буфер хода сжатия. 36. Кронштейн буфера хода сжатия. 37. Опорный стакан амортизатора. 38. Подушка крепления штока амортизатора. 39. Шайба подушки штока амортизатора. 40. Изолирующая прокладка пружины подвески. 41. Верхняя опорная чашка пружины подвески. 42. Ось верхнего рычага подвески. 43. Регулировочные шайбы. 44. Дистанционная шайба. 45. Кронштейн крепления поперечины к лонжерону кузова. 46. Поперечина передней подвески. 47. Внутренняя втулка шарнира. 48. Наружная втулка шарнира. 49. Резиновая втулка шарнира. 50. Упорная шайба шарнира. I - Углы развала (β) и поперечного наклона оси поворота (γ). II - Угол продольного наклона оси поворота (α). III - Схождение колес (L2-L1).
Связывающим звеном между колесами и кузовом являются передняя и задняя подвески автомобиля. Через них передаются на кузов силы, действующие на колеса. Элементы, входящие в подвески, смягчают нагрузки, уменьшают колебания кузова, обеспечивают хорошую устойчивость и плавность хода автомобиля. К этим элементам относятся направляющее устройство, упругие элементы, амортизаторы и стабилизатор поперечной устойчивости.
Направляющее устройство подвески определяет характер движения колеса относительно дороги и кузова и передает силы и моменты от колеса к кузову. К этому устройству относятся верхний 33 и нижний 6 рычаги подвески и шарнирно связанный с ними поворотный кулак 29.
Верхний рычаг соединен осью 42 со стойкой передка кузова при помощи резинометаллических шарниров. Ось, выполненная в виде болта с шестигранной головкой, проходит через проушины рычага 33 и через втулку стойки передка кузова. В проушины верхнего рычага запрессованы резинометаллические шарниры, каждый из которых состоит из резиновой втулки 49, запрессованной между внутренней 47 и наружной 48 металлическими втулками с большим натягом. Наружная втулка 48 запрессована в проушину верхнего рычага, а внутренняя 47 насажена на ось 42. Шарнир зажат на оси гайкой между полкой верхнего рычага и упорной шайбой 50. Качание верхнего рычага происходит в пределах деформации резиновой втулки 49. Резиновая втулка не должна проскальзывать относительно металлических втулок или шарнира на оси и в рычаге. Такая конструкция шарнира обеспечивает плотное соединение оси с рычагом подвески.
К верхнему рычагу подвески тремя болтами крепится шаровая опора 34 неразъемной конструкции. В корпусе опоры расположен подшипник 32, основа которого - смола, а поверхность трения - тефлоновая ткань, плотно облегающая сферическую поверхность пальца 31. Детали шаровой опоры защищены от загрязнения резиновым армированным чехлом 16. Палец 31 установлен в коническое отверстие поворотного кулака 29 и закреплен самоконтрящейся гайкой. В процессе эксплуатации автомобиля детали шаровой опоры не смазываются.
Нижний рычаг 6 подвешен на оси 5, которая двумя болтами 7 крепится к поперечине 46 подвески. Последняя крепится к лонжеронам кузова. Между осью и поперечиной установлены дистанционная 44 и регулировочные 43 шайбы. Изменением количества шайб 43 регулируют продольный угол а наклона оси поворота и угол развала β передних колес. Резинометаллические шарниры нижнего рычага такой же конструкции, как и верхнего, отличаются только размерами и формой втулок.
Снизу к рычагу подвески тремя болтами крепится нижняя шаровая опора. Ее конструкция отличается от верхней опоры. В корпусе опоры расположен палец 22 с полусферической головкой. На стержень пальца надет подшипник 21 с полусферической поверхностью. В нижнюю часть корпуса вставлен с натягом вкладыш 20, изготовленный из маслостойкой резины. На его поверхности, контактирующей с полусферой пальца 22, привулканизирован пластмассовый слой (смесь нейлона с сульфидом молибдена). За счет резинового вкладыша выбираются зазоры между деталями шаровой опоры, а подшипник 21 поджимается к полусферической поверхности верхней части корпуса опоры. Снизу в корпусе опоры имеется отверстие, через которое смазывается шарнир. Отверстие, закрывается конической пробкой. Детали шаровой опоры защищены от загрязнения защитным чехлом 19. Нижняя шаровая опора соединена с поворотным кулаком так же, как и верхняя.
Нижний рычаг подвески соединен с нижней головкой амортизатора с помощью кронштейна 13 и болта 12. Кронштейн 13 крепится к рычагу подвески двумя болтами 11. Шток амортизатора проходит через отверстие опорного стакана 37, приваренного к стойке передка кузова, и закрепляется гайкой. Между кожухом амортизатора и стаканом, а также между опорной шайбой 39 и стаканом установлены изолирующие резиновые подушки 38.
Рычаги подвески шарнирно соединены с поворотным кулаком 29, на цапфе которого установлена ступица 17 переднего колеса. К фланцу поворотного кулака крепится кронштейн крепления суппорта и защитный кожух тормозного механизма, а также поворотный рычаг рулевого привода.
Упругие элементы подвески — это пружины 8, работающие совместно с амортизаторами и стабилизатором поперечной устойчивости. Пружина подвески верхним концом упирается через опорную чашку 41 с резиновой прокладкой 40 в стойку передка кузова. .Нижний конец пружины упирается в опорную чашку 14 нижнего рычага подвески. Пружины передней подвески сортируют по длине под нагрузкой 4350 Н (435 кгс) на группы А и Б и для отличия маркируют: группа А — желтой полосой, группа Б — зеленой. Полосы наносят краской с внешней стороны витков.
Ход переднего колеса вверх ограничен упором верхнего рычага 33 в резиновый буфер 35 хода сжатия, установленный своим хвостовиком в отверстие кронштейна 36, который приварен к стойке передка кузова.
Стабилизатор поперечной устойчивости уменьшает боковой крен кузова при повороте автомобиля. Он представляет собой штангу 3, изготовленную из пружинной стали. Изогнутые концы штанги закреплены к кронштейнам нижних рычагов подвески обоймами 9 через резиновые подушки 2, надетыми на концы штанги. Средняя часть штанги крепится кронштейнами 1 с резиновыми подушками 2 к лонжеронам кузова. При боковом крене кузова нагрузка на одну подвеску колеса увеличивается, на другую уменьшается; при этом штанга стабилизатора скручивается и начинает работать как торсион. Скручиваясь, она передает нагрузку с одной подвески на другую, выравнивая положение кузова.
Ступица переднего колеса 17 установлена на цапфе 26 поворотного кулака на двух роликовых конических подшипниках 18, которые поджимаются регулировочной гайкой. Между гайкой и наружным подшипником установлена упорная шайба с усиком, входящим в паз цапфы. Усик удерживает шайбу от проворачивания при завертывании гайки. Направление резьбы в гайках разное: на левой цапфе правая резьба, на правой левая. Гайка зафиксирована на резьбовом конце цапфы вдавливанием цилиндрического пояска в два паза цапфы. С внутренней стороны в гнезде ступицы установлен самоподжимной сальник 27, рабочая кромка которого охватывает шлифованную поверхность пояска цапфы.
Снаружи внутренняя полость ступицы защищена колпаком 23, запрессованным в расточку ступицы. Подшипники 18 смазываются смазкой Литол-24, которая закладывается при сборке в ступицу и в колпак. К фланцу ступицы крепятся двумя направляющими штифтами тормозной диск и поджимное кольцо. На направляющих штифтах центрируется диск колеса, который крепится к ступице четырьмя болтами. Шестигранные головки этих болтов имеют конические пояски, которые плотно заходят в конические отверстия диска колеса, обеспечивая плотную их посадку.
Большое влияние на устойчивость автомобиля, износ шин и расход топлива оказывают углы установки управляемых колес. Угол развала (β) это наклон колес в вертикальной плоскости относительно средней линии автомобиля. Угол β в основном влияет на равномерность износа протектора шин. Если он будет нарушен, то произойдет повышенный износ внутренних или наружных дорожек протектора.
Если угол развала одного колеса положительный (наклон наружу), а другого — отрицательный (наклон внутрь), то автомобиль будет уводить в сторону при движении по прямой. Угол развала регулируется изменением количества шайб 43.
Схождение колес (L2-L1) это разница в расстоянии между боковыми поверхностями шин сзади (L2) и спереди (L1). Недостаточное или отрицательное схождение колес вызывает преждевременный износ внутренней части протектора шин, большое схождение — износ наружной части протектора. Схождение колес регулируется изменением длины боковых тяг рулевого привода.
Угол продольного наклона оси поворота а это наклон оси, относительно которой происходит поворот колеса. Он должен быть положительным, т.е. нижняя часть оси наклонена вперед. При положительном значении угла улучшается самовозврат рулевого колеса в среднее положение после поворота. Угол продольного наклона оси поворота регулируется перестановкой шайб 43 с одного болта на другой.
Углы установки передних колес должны соответствовать следующим данным:
- Угол развала — 0°-1°10' (0°30'±20')*
- Схождение — 1-7 мм (2-4)*
- Угол продольного наклона оси поворота — 2°30'-5° (4°±30')*

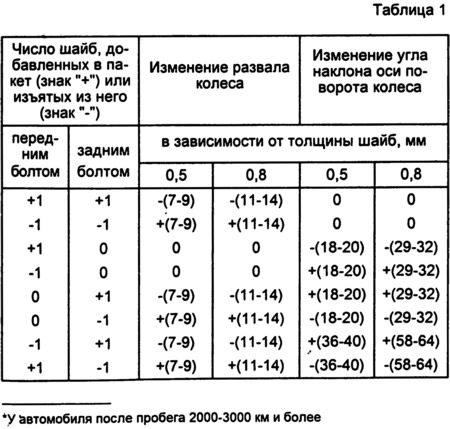

Изменение величины угла развала и продольного наклона оси поворота колеса в зависимости от толщины и количества изымаемых или добавляемых шайб 43 приведены в таблице 1.
Поперечный угол (γ) наклона оси поворота колеса не регулируется, так как задан конструктивно.
