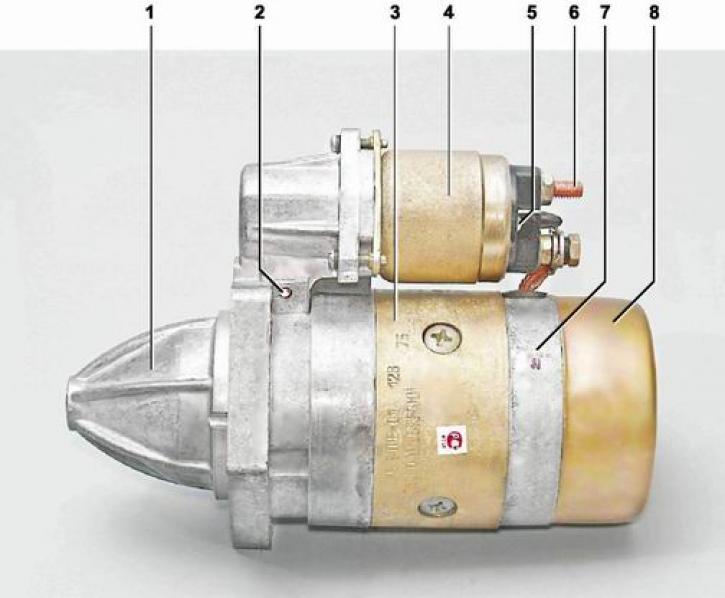

Стартер 35.3708: 1 - передняя крышка; 2 - ось рычага привода; 3 - корпус; 4 - тяговое реле стартера; 5 - вывод "50" тягового реле; 6 - контактный болт; 7 - задняя крышка стартера; 8 - кожух
Стартер представляет собой четырехщеточный, четырехполюсный электродвигатель постоянного тока со смешанным возбуждением. Он установлен с правой стороны блока цилиндров и крепится тремя болтами к картеру сцепления.
Технические характеристики стартера 35.3708:
|
Номинальное напряжение, В |
12 |
|
Номинальная мощность, кВт |
1,3 |
|
Пусковая сила тока в заторможенном состоянии, А |
550 |
|
Сила тока на холостом ходу, А |
60 |
|
Направление вращения |
правое |
|
Режим работы |
кратковременный с длительностью не более 10 с |
Стартер состоит из корпуса с обмотками возбуждения, якоря с шестерней привода и обгонной муфтой, двух крышек и тягового электромагнитного реле. Крышки и корпус стартера стянуты в единое целое двумя болтами.
Детали стартера 35.3708: 1 - передняя крышка; 2 - уплотнитель; 3 - ось рычага привода; 4 - рычаг привода; 5 - шток; 6 - тяговое реле стартера; 7 - якорь; 8 - корпус со статором; 9 - щетки; 10 - задняя крышка стартера; 11 - кожух; 12 - стопорная шайба; 13 - перемычка; 14 - стяжные болты; 15 - стопорное кольцо; 16 - ограничительное кольцо хода шестерни; 17 - обгонная муфта с шестерней привода
Внутри корпуса закреплены винтами четыре полюса с установленными на них обмотками возбуждения. Вал якоря вращается в двух бронзографитовых втулках, запрессованных в крышках стартера. Якорь состоит из вала, сердечника с обмоткой и коллектора. На переднем конце вала подвижно установлена шестерня привода, жестко соединенная со ступицей роликовой обгонной муфты. Перемещение шестерни на валу ограничивается кольцом. На внутренней поверхности ступицы выполнены винтовые шлицы, входящие в зацепление с винтовыми шлицами вала. На ступице установлено поводковое кольцо, ушки которого входят в пазы рычага привода. Другим концом рычаг опирается на шток электромагнитного тягового реле, закрепленного на передней крышке тремя винтами.
