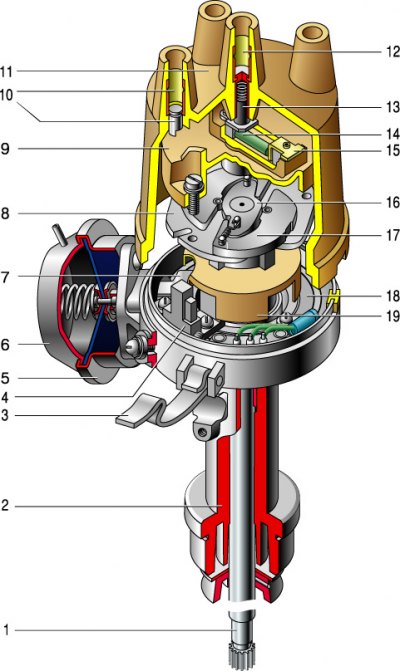

1 – валик; 2 – корпус датчика-распределителя зажигания; 3 – запорная пружина крышки; 4 – бесконтактный датчик; 5 – корпус вакуумного регулятора; 6 – диафрагма; 7 – тяга вакуумного регулятора; 8 – опорная пластина центробежного регулятора; 9 – ротор распределителя зажигания; 10 – боковой электрод с клеммой; 11 – крышка; 12 – центральный электрод с клеммой; 13 – уголек центрального электрода; 14 – резистор; 15 – наружный контакт ротора; 16 – ведущая пластина центробежного регулятора; 17 – грузик центробежного регулятора опережения зажигания; 18 – опорная пластина бесконтактного датчика; 19 – экран.
Датчик-распределитель зажигания четырехискровой, с бесконтактным датчиком управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.
Датчик-распределитель зажигания передает управляющие сигналы на коммутатор, задавая момент искрообразования, и распределяет импульсы тока высокого напряжения по свечам зажигания.
Датчик установлен в передней части блока цилиндров с левой стороны.
Корпус датчика-распределителя отлит из алюминиевого сплава. В хвостовик корпуса запрессованы два подшипника скольжения, в которых вращается валик. На валике закреплен экран. При вращении валика зубцы экрана проходят через прорезь бесконтактного датчика, создавая в электрической цепи датчика управляющие импульсы. В верхней части валика смонтирован центробежный регулятор, на опорной пластине которого закреплен ротор (бегунок). При вращении валика грузики центробежного регулятора под действием центробежных сил расходятся, поворачивая экран на определенный угол в направлении вращения валика. Управляющие импульсы создаются с опережением, которое тем больше, чем быстрее вращение. Угол поворота ограничен величиной паза в опорной пластине центробежного регулятора.
Опорная пластина бесконтактного датчика установлена на шарикоподшипнике, который позволяет ей поворачиваться вокруг оси валика. Пластина соединена тягой с диафрагмой вакуумного регулятора опережения зажигания. Разрежение (подводимое по шлангу из задроссельного пространства карбюратора) действует на диафрагму вакуумного регулятора, и тяга поворачивает опорную пластину вместе с датчиком относительно экрана, обеспечивая тем самым оптимальный момент зажигания в зависимости от нагрузки двигателя.
Сверху корпус датчика-распределителя закрыт крышкой с гнездами для проводов высокого напряжения. С внутренней стороны крышки в ее центральный электрод вмонтирован подпружиненный уголек. Ротор с контактной пластиной (бегунок) распределяет ток высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров (1–3–4–2). Валик датчика-распределителя зажигания вращается по часовой стрелке при виде сверху.
Распределитель 30.3706 и датчик-распределитель 38.3706 одинаковы по посадочным местам и способу крепления на двигателе, а их крышки и роторы (бегунки) взаимозаменяемы.
Коммутатор 3620.3734
Коммутатор преобразует управляющие импульсы бесконтактного датчика в импульсный ток, поступающий на первичную обмотку катушки зажигания. Исправность коммутатора невозможно проверить без специального оборудования.
Внимание! Во избежание повреждения коммутатора не отсоединяйте его разъем при включенном зажигании; не снимайте клеммы аккумуляторной батареи при работающем двигателе. Систематически проверяйте надежность крепления «массы» коммутатора к кузову.
В остальном бесконтактная система аналогична контактной системе зажигания.
