Отсоединяем от коробки передач карданную передачу (см. Замена карданной передачи), рабочий цилиндр сцепления (см. Замена рабочего цилиндра сцепления).
Снимаем наконечники проводов с выводов выключателя света заднего хода (см. Замена выключателя света заднего хода).
Отсоединяем от блока цилиндров картер сцепления, а от кузова – поперечину задней опоры силового агрегата (см. Замена коробки передач).

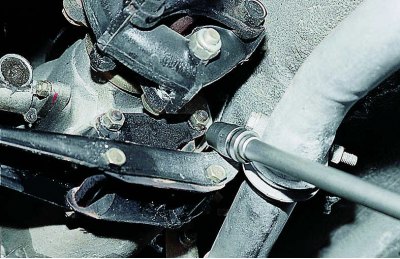

Головкой «на 13» отворачиваем две гайки крепления опоры...

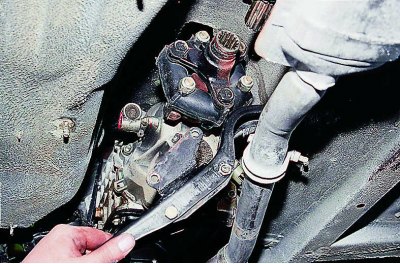

...и снимаем ее с коробки передач.
Сдвигаем коробку передач назад до упора ручки переключения передач в заднюю часть отверстия пола.
Коробка передач будет удерживаться на весу приемной трубой глушителя. Под заднюю часть коробки дополнительно ставим надежный упор.
(Информация размещена на портале: www.VazBook.ru)

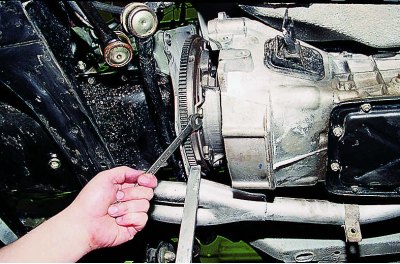

Удерживая маховик монтажной лопаткой, ключом «на 13» отворачиваем шесть болтов крепления кожуха сцепления, проворачивая коленчатый вал для доступа к ним.
Отодвигаем нажимной диск сцепления,...

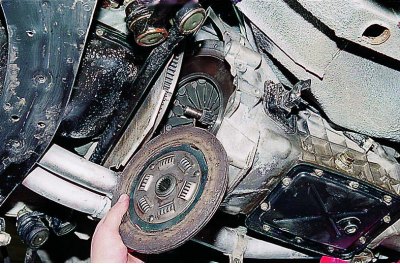

…снимаем ведомый…

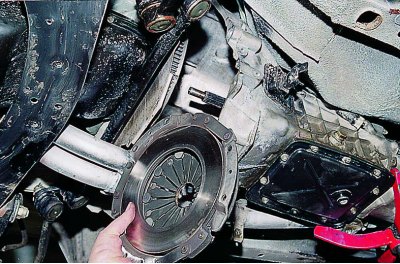

…и нажимной диски сцепления.

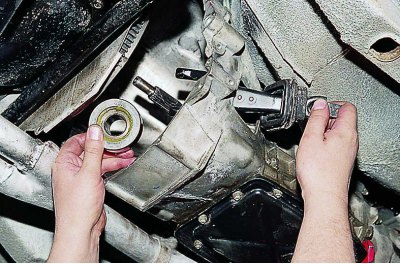

Потянув наружу из картера, вынимаем вилку выключения сцепления, снимаем с ведущего вала коробки передач подшипник выключения сцепления.
Устанавливаем детали сцепления в порядке, обратном снятию. Перед установкой протираем рабочие поверхности маховика, нажимного и ведомого дисков тканью, смоченной в бензине. Ведущий и ведомый диски центрируем относительно подшипника в торце коленчатого вала, используя оправку, имитирующую конец первичного вала коробки передач (см. Приложения). После затяжки болтов крепления кожуха сцепления к маховику оправка должна свободно, от руки, выниматься из подшипника.
Перед установкой коробки передач смазываем тонким слоем смазки ШРУС-4 шлицы первичного вала.
Установив сцепление, регулируем свободный ход толкателя рабочего цилиндра сцепления (см. Регулировка привода).
