Бачок гидропривода выключения сцепления

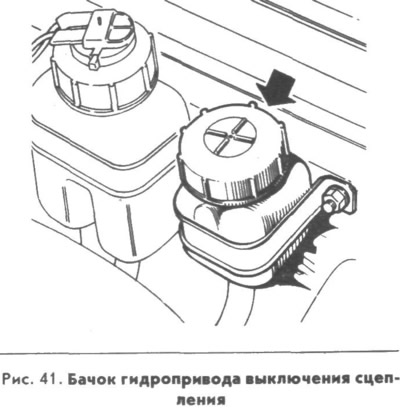

Через каждые 10 000 км пробега проверяйте уровень жидкости в бачке (рис. 41) и при необходимости доливайте ее до нижней кромки заливной горловины. Доливать следует тормозную жидкость «Роса» или «Томь».
Через 5 лет эксплуатации рекомендуется тормозную жидкость заменить новой.
Регулировка привода выключения сцепления
Через каждые 20 000 км пробега, а на новом автомобиле после пробега первых 2000—3000 км и 10 000 км, проверяйте и при необходимости проводите регулировку привода выключения сцепления.
Для этого:
- ограничителем 4 (рис. 42) хода педали сцепления обеспечьте зазор 0,1—0,5 мм между толкателем 3 и поршнем 2, что соответствует перемещению педали на величину 0,4—2 мм;
- проверьте свободный ход толкателя 6 рабочего цилиндра 10, величина которого должна составлять 4—5 мм. Свободный ход регулируется гайкой 8 при ослабленной контргайке 9. После регулировки контргайку 9 затяните.

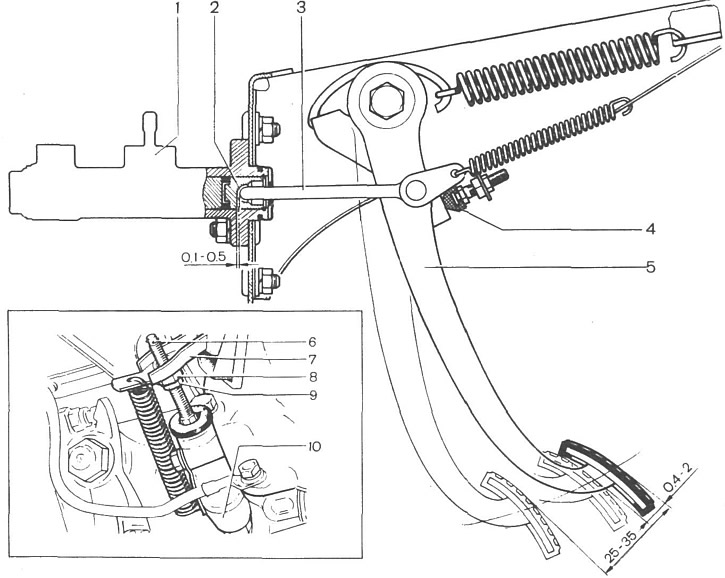

Рис. 42. Регулировка привода выключения сцепления:
1 - главный цилиндр сцепления; 2 - поршень; 3 - толкатель; 4 - ограничитель; 5 - педаль сцепления; 6 - толкатель рабочего цилиндра; 7 - вилка выключения сцепления; 8 - гайка; 9 - контргайка; 10 - рабочий цилиндр.
После выполнения указанных регулировок свободный ход педали сцепления до начала выключения сцепления должен составлять 25—35 мм.
Свободный ход педали сцепления проверяйте также после прокачки системы гидропривода для удаления из нее воздуха. На наличие воздуха в системе указывает «мягкость» педали и неполное выключение сцепления («сцепление ведет»).
Систему прокачивайте через штуцер рабочего цилиндра 10 так же, как и тормозную систему.
Коробка передач и задний мост

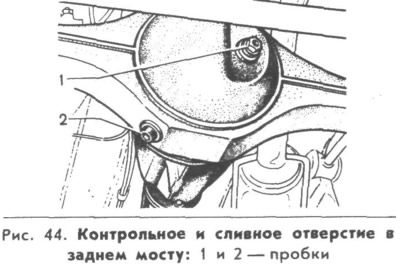

После пробега первых 2000—3000 км, а также через каждые 60 000 км или 5 лет (в зависимости от того, что наступит ранее) заменяйте масло в коробке передач и заднем мосту. Выполняйте это сразу после поездки, пока масло нагрето. Отработанное масло сливайте через отверстия, закрываемые пробками 2 (рис. 43, 44). Свежее масло заливайте через контрольные отверстия, закрываемые пробками 1, до уровня нижних кромок этих отверстий.
Через каждые 10 000 км пробега проверяйте уровень масла, который должен доходить до нижних кромок контрольных отверстий. Проверку проводите перед очередным выездом, чтобы быть уверенным, что все масло стекло со стенок картера и шестерен.
Фланец переднего карданного вала

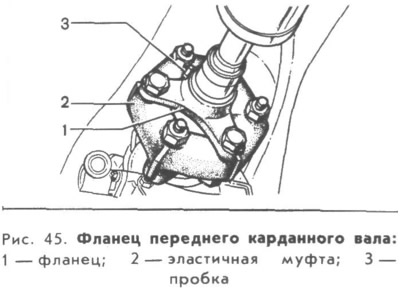

Через каждые 30 000 км пробега смазывайте консистентной смазкой ФИОЛ-1 шлицевое соединение фланца 1 (рис. 45) переднего карданного вала со стороны эластичной муфты 2 через отверстие, закрываемое пробкой 3. Перед смазкой пробку тщательно очистите от грязи.
