В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этиленгликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок, охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости. Объем охлаждающей жидкости в системе охлаждения двигателя — 7,8 л.
Циркуляцию охлаждающей жидкости в системе обеспечивает центробежный насос, установленный в блоке цилиндров двигателя. Привод водяного насоса осуществляется зубчатым ремнем привода ГРМ.
Охлаждающая жидкость в системе охлаждения в зависимости от температуры двигателя может циркулировать как по малому, так и по большому кругу.
Управляет направлением потока охлаждающей жидкости в системе охлаждения двигателя термостат.
В нем установлены два клапана — основной и дополнительный (перепускной). Основной клапан управляет циркуляцией охлаждающей жидкости по большому кругу, а перепускной по малому. Клапаны связаны между собой — когда один открывается, второй закрывается и наоборот.
На холодном двигателе перепускной клапан термостата открыт, и охлаждающая жидкость циркулирует по малому кругу через блок цилиндров, головку блока цилиндров, перепускной клапан и насос охлаждающей жидкости, а также узел дроссельной заслонки и радиатор отопителя. Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.
При температуре 85±2°C основной клапан термостата начинает открываться, а перепускной — закрываться и некоторое время охлаждающая жидкость циркулирует
по малому и большому кругам одновременно. При температуре 102°C основной клапан термостата открыт полностью, а перепускной закрыт и основной поток охлаждающей жидкости проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. При этом охлаждающая жидкость продолжает циркулировать через дроссельный узел и радиатор отопителя. Когда интенсивности воздушного потока недостаточно для охлаждения радиатора включается электровентилятор. Он установлен за радиатором двигателя и включается автоматически по сигналу ЭБУ (электронного блока управления) двигателем.
Для компенсации теплового расширения охлаждающей жидкости в системе охлаждения установлен расширительный бачок. В пробке расширительного бачка размещены впускной и выпускной клапаны, что позволяет поддерживать оптимальное давление в системе при нагреве охлаждающей жидкости, а также компенсировать разрежение при ее остывании.

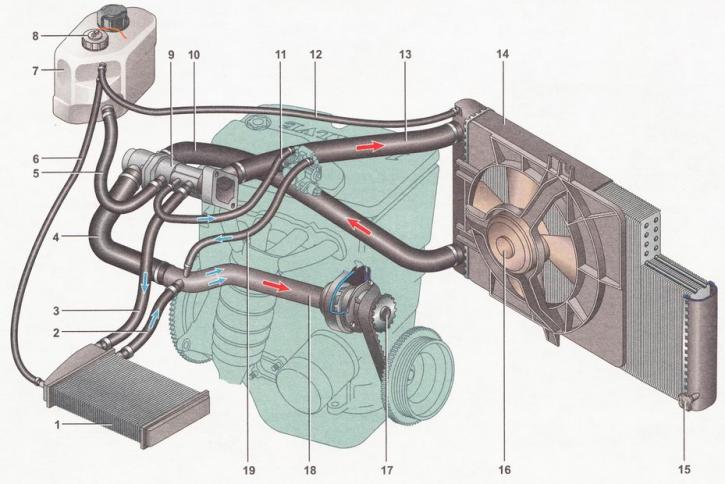

Система охлаждения двигателя: 1 - радиатор отопителя; 2 - шланг отвода охлаждающей жидкости от радиатора отопителя; 3 - шланг подвода охлаждающей жидкости к радиатору отопителя; 4 - шланг насоса охлаждающей жидкости; 5 - шланг расширительного бачка; 6 - пароотводящий шланг радиатора отопителя; 7 - расширительный бачок; 8 - датчик уровня жидкости в расширительном бачке*; 9 - термостат; 10 - шланг отвода охлаждающей жидкости из радиатора двигателя; 11— шланг подвода жидкости к дроссельному узлу; 12 - пароотводящий шланг радиатора двигателя; 13 - шланг подвода жидкости к радиатору двигателя; 14 - радиатор двигателя; 15 - пробка сливного отверстия радиатора; 16 - электровентилятор радиатора двигателя; 17 - насос охлаждающей жидкости; 18 - подводящая труба к насосу охлаждающей жидкости; 19 - шланг отвода охлаждающей жидкости из дроссельного узла
* Устанавливается на части автомобилей.
