Рабочие диаграммы снимайте согласно инструкции, прилагаемой к стенду, после выполнения не менее 5 рабочих циклов, при температуре рабочей жидкости амортизатора 20±5°C, частоте вращения маховика 60 мин⁻¹ и длине хода штока 80 мм для переднего амортизатора и 100 мм — для заднего.
Кривая диаграммы (рис. 4-19) должна быть плавной, а в точках перехода (от хода отдачи к ходу сжатия) — без участков, параллельных нулевой линии.

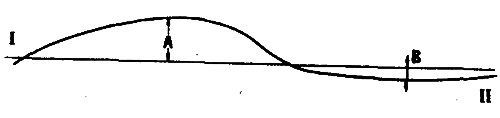

Рис. 4-19. Рабочая диаграмма амортизатора: I - усилие при ходе отдачи; II - усилие при ходе сжатия
Оценка результатов по диаграмме
Сопротивление хода отдачи и сжатия определяют по наибольшим ординатам соответствующих диаграмм.
Наивысшая точка кривой хода отдачи при масштабе 47 Н (4,8 кгс) на 1 мм должна находиться от нулевой линии на расстоянии А, равном: 25-32 мм — для передних амортизаторов, 23,5-30,5 мм — для задних.
Наивысшая точка кривой хода сжатия при том же масштабе должна находиться от нулевой линии на расстоянии В, равном 3,5-6,5 мм — для передних амортизаторов, 4,5-7,5 — для задних.
Контрольные значения ординат на диаграммах передних и задних амортизаторов заданы для холодных амортизаторов при температуре амортизаторной жидкости 20±5°C.
После проверки снимите амортизатор со стенда, при необходимости, переберите и замените поврежденные детали.
Повторите испытание, чтобы удостовериться в исправности амортизатора.
