![](https://www.vazbook.ru/img/vaz_1111/3308.jpg)

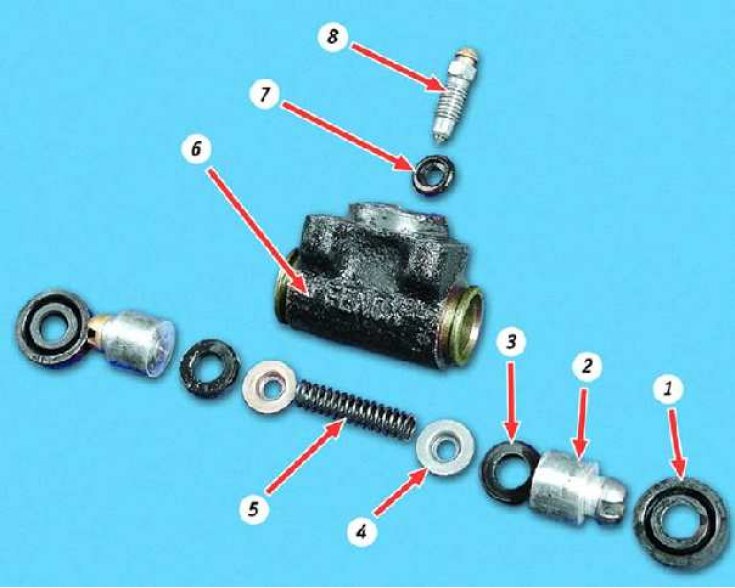

Детали колесного цилиндра: 1 – защитный колпак; 2 – поршень; 3 – уплотнительное кольцо; 4 – чашка пружины; 5 – пружина; 6 – корпус цилиндра; 7 – уплотнительное кольцо клапана; 8 – клапан выпуска воздуха
Вам потребуются:
- ключ "на 8"
- чистая тормозная жидкость
Снимите колесный цилиндр (см. подраздел 7.2.2.).
Детали колесного цилиндра можно заменить, не снимая цилиндр с автомобиля.
![](https://www.vazbook.ru/img/vaz_1111/3309.jpg)

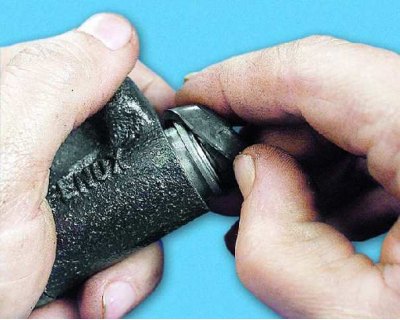

1. Снимите с обеих сторон цилиндра защитные колпаки.
![](https://www.vazbook.ru/img/vaz_1111/3310.jpg)

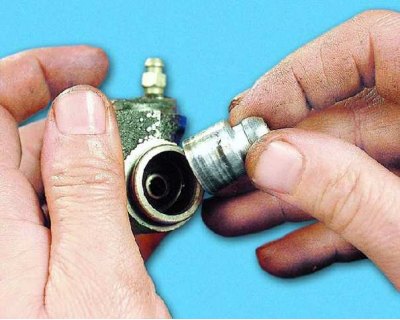

2. Выньте из цилиндра оба поршня.
![](https://www.vazbook.ru/img/vaz_1111/3311.jpg)

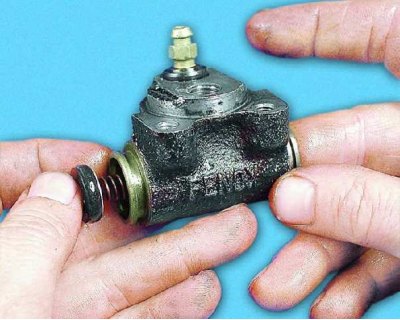

3. Вытолкнув из поршня пружину...
![](https://www.vazbook.ru/img/vaz_1111/3312.jpg)

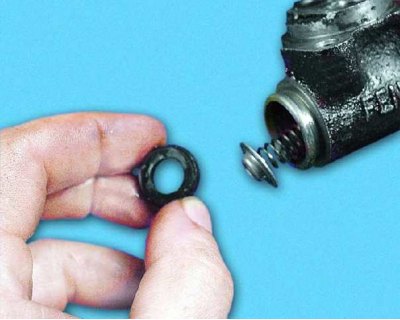

4. ...снимите уплотнительное кольцо с одной стороны.
![](https://www.vazbook.ru/img/vaz_1111/3313.jpg)

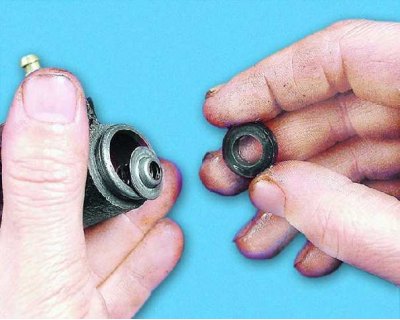

5. Таким же способом снимите уплотнительное кольцо с другой стороны.
![](https://www.vazbook.ru/img/vaz_1111/3314.jpg)

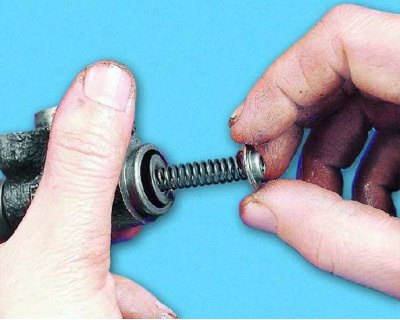

6. Выньте из цилиндра пружину с чашками.
![](https://www.vazbook.ru/img/vaz_1111/3315.jpg)

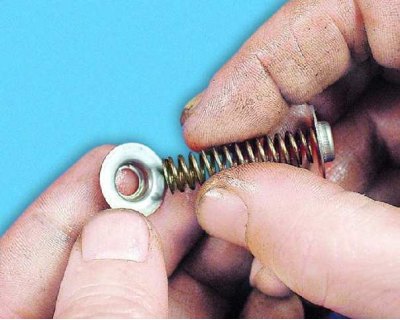

7. Снимите чашки с пружины.
![](https://www.vazbook.ru/img/vaz_1111/3316.jpg)

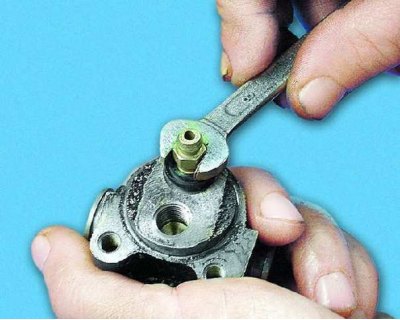

8. Выверните клапан выпуска воздуха.
![](https://www.vazbook.ru/img/vaz_1111/3317.jpg)

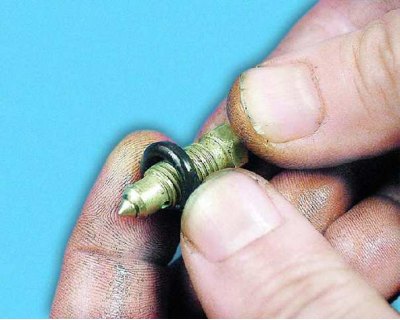

9. Снимите с клапана уплотнительное кольцо.
![](https://www.vazbook.ru/img/vaz_1111/3318.jpg)

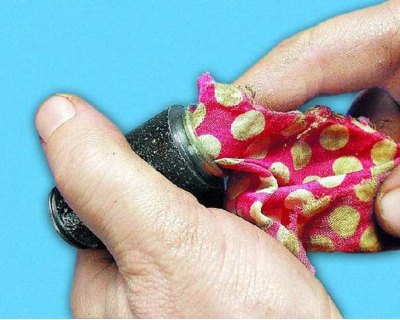

10. Тщательно очистите от грязи и промойте чистой тормозной жидкостью все детали колесного цилиндра.
![](https://www.vazbook.ru/img/vaz_1111/3319.jpg)

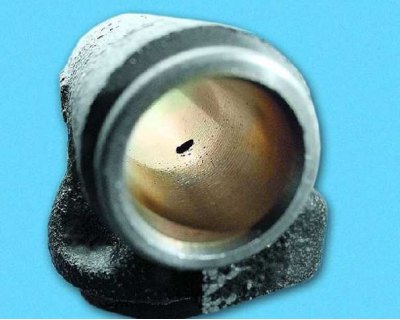

11. Осмотрите зеркало цилиндра...
![](https://www.vazbook.ru/img/vaz_1111/3320.jpg)

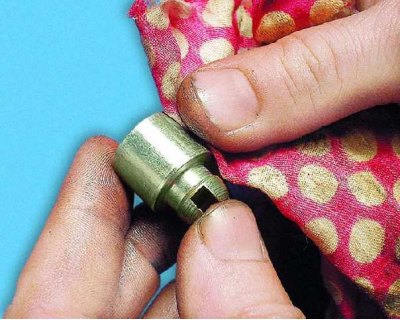

12. ...и поршень цилиндра. При наличии глубоких рисок, царапин, шероховатостей и т.п. замените поршень или цилиндр в сборе. Мелкие риски можно вывести шлифованием.
![](https://www.vazbook.ru/img/vaz_1111/3321.jpg)

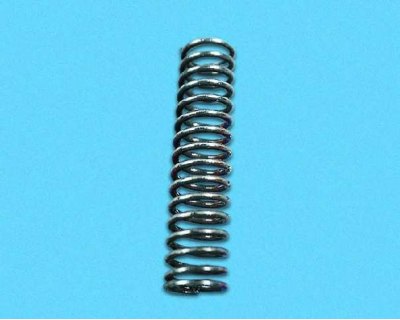

13. Замените сломанную, треснувшую или потерявшую упругость пружину. Длина пружины в свободном состоянии должна быть 34 мм, а под нагрузкой (35±2) Н или (3,5±0,2) кгс – 17,8 мм.
![](https://www.vazbook.ru/img/vaz_1111/3322.jpg)

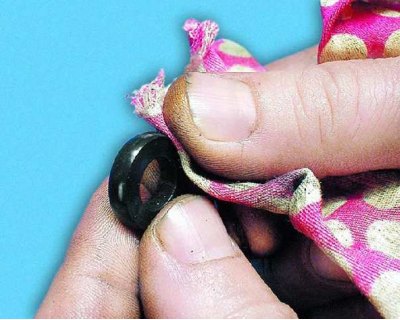

14. Независимо от состояния уплотнительных колец замените их новыми.
![](https://www.vazbook.ru/img/vaz_1111/3323.jpg)

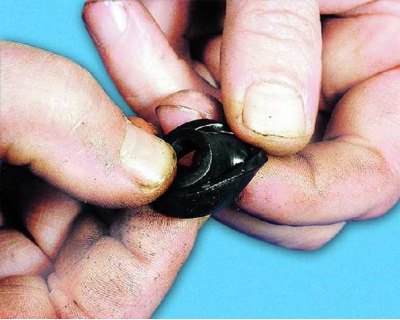

15. Замените потрескавшиеся, порванные или потерявшие упругость защитные колпаки цилиндра.
![](https://www.vazbook.ru/img/vaz_1111/3324.jpg)

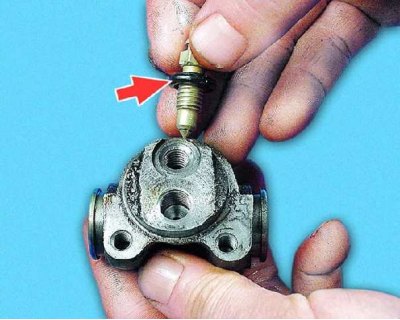

16. Замените потрескавшееся, порванное или потерявшее упругость уплотнительное кольцо клапана, а также клапан с поврежденной резьбой.
![](https://www.vazbook.ru/img/vaz_1111/3325.jpg)

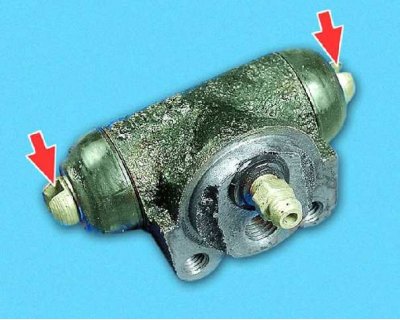

17. Соберите цилиндр в порядке, обратном разборке, смазав все детали тормозной жидкостью. При этом прорези под колодки в поршнях должны располагаться вертикально.
![](https://www.vazbook.ru/img/vaz_1111/3326.jpg)

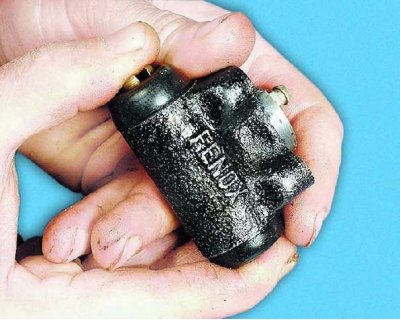

18. Проверьте перемещение поршней. Оно должно быть плавным, без заеданий.
