Проверка и замена приборов (ВАЗ-11113)

Вам потребуются:

• головка сменная "на 6"
• вороток
• отвертка
• пассатижи

Указатели уровня топлива и температуры охлаждающей жидкости в комбинации крепятся к монтажной плате тремя гайками.

Проверка датчика и указателя температуры охлаждающей жидкости

Стрелка указателя не отклоняется от начала шкалы независимо от температуры охлаждающей жидкости.

Отсоедините провод от датчика указателя и соедините его с "массой". Включите зажигание:

• стрелка указателя отклонилась – неисправен датчик (замените);
• стрелка указателя не отклоняется – продолжите поиск неисправности.

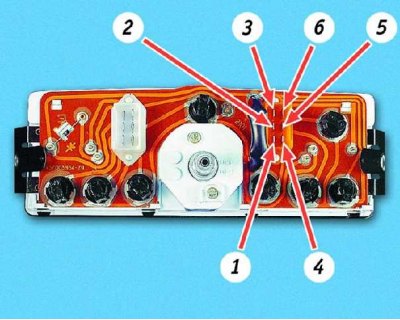

Выньте комбинацию приборов из панели и отсоедините от нее красную соединительную колодку. Соедините проводом контакт 2 колодки комбинации с "массой". Включите зажигание:

• стрелка указателя отклонилась – обрыв в проводе, соединяющем указатель и датчик;
• стрелка указателя не отклонилась – замените указатель.

Если стрелка нового указателя не отклоняется, повреждение следует искать в комбинации приборов (в монтажной плате или местах пайки колодки к плате). Устраните неисправность либо замените монтажную плату или комбинацию приборов.

Стрелка указателя находится в красной зоне шкалы независимо от температуры охлаждающей жидкости

Отсоедините провод от датчика указателя. Включите зажигание:

• стрелка указателя отклонилась в начало шкалы – неисправен датчик (замените);
• стрелка указателя не отклоняется – проверьте, нет ли замыкания на "массу" провода, соединяющего датчик с указателем. Если замыкания нет – неисправен указатель (замените).

Проверка датчика и указателя уровня топлива

Стрелка указателя не отклоняется от начала шкалы независимо от количества бензина в топливном баке

Сложите заднее сиденье и снимите крышку лючка датчика указателя. Отсоедините серо-красный провод от датчика указателя и соедините его с "массой". Включите зажигание:

• стрелка указателя отклонилась – неисправен датчик (замените);
• стрелка указателя не отклоняется – продолжите поиск неисправности.

Выньте комбинацию приборов из панели и отсоедините от нее красную колодку. Соедините проводом контакт 1 колодки комбинации с "массой". Включите зажигание:

• стрелка указателя отклонилась до конца шкалы – обрыв в проводе, соединяющем датчик с указателем;
• стрелка указателя не отклоняется – замените указатель. Если стрелка нового указателя также не отклоняется от начала шкалы, замените монтажную плату или комбинацию приборов.

Стрелка указателя находится в конце шкалы независимо от количества бензина в топливном баке


Отсоедините серо-красный провод от датчика указателя. Включите зажигание:

• стрелка указателя отклонилась в начало шкалы – неисправен датчик (замените);
• стрелка указателя не отклоняется – неисправен указатель (замените).

Спидометр крепится к корпусу комбинации приборов двумя винтами, имеющими в головках отверстия для пломбировки.

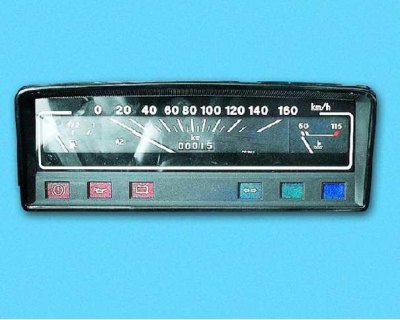

1. Снимите комбинацию приборов с автомобиля (см. подраздел 8.6.1).

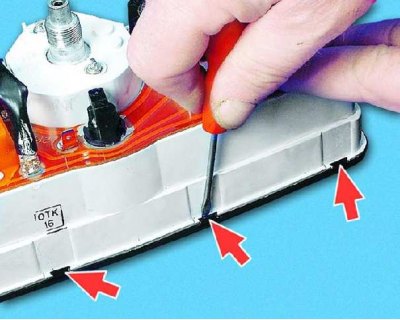

2. Аккуратно отогните пружинные защелки рамки и...

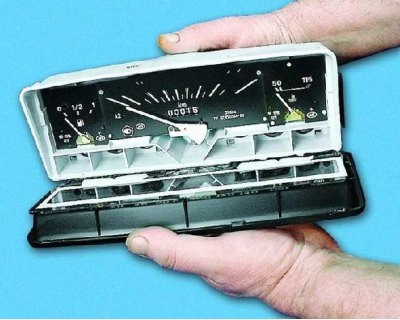

3....снимите рамку с защитным стеклом с корпуса комбинации приборов.

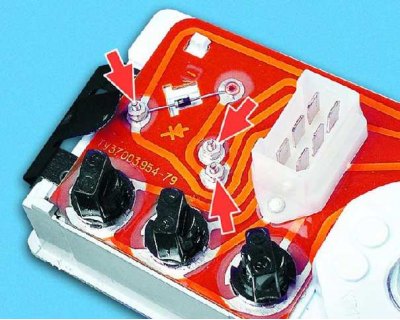

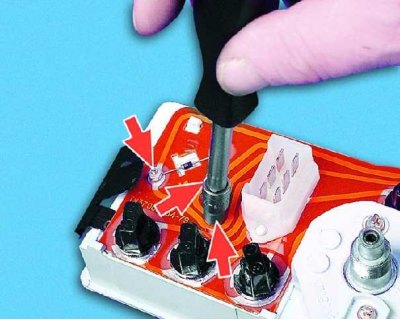

4. Отверните три гайки крепления указателя, снимите плоские шайбы и...

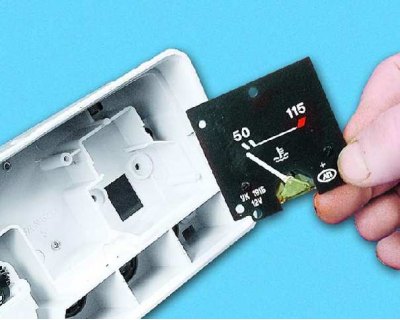

5....выньте указатель в сборе со шкалой из корпуса комбинации приборов.



6. Для замены спидометра отверните два винта крепления шкалы спидометра и...

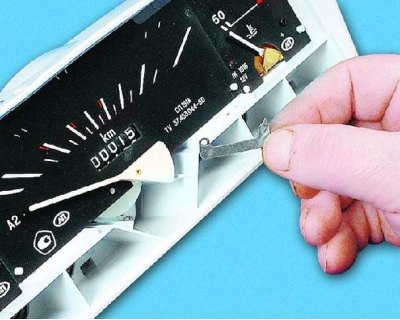

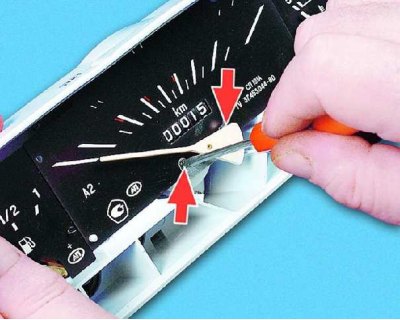

7....снимите пластину–ограничитель хода стрелки спидометра.

(Источник находится на веб-сайте: «www.vazbook.ru»)

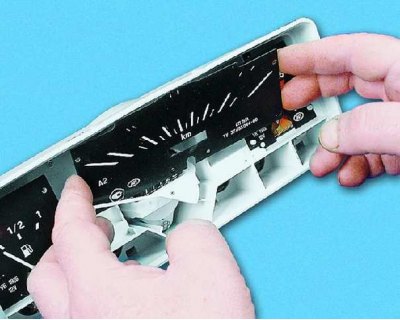

8. Снимите шкалу спидометра.

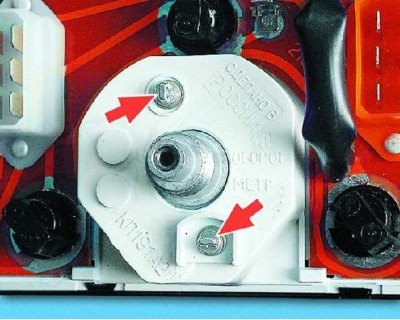

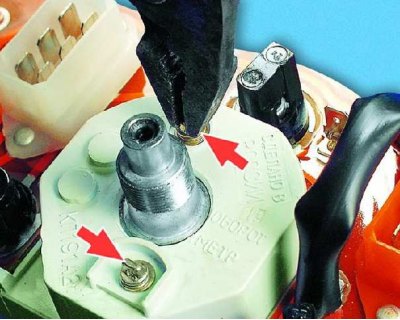

9. Отверните два винта крепления спидометра и аккуратно выньте его из корпуса комбинации. Установку приборов проводите в последовательности, обратной снятию.
