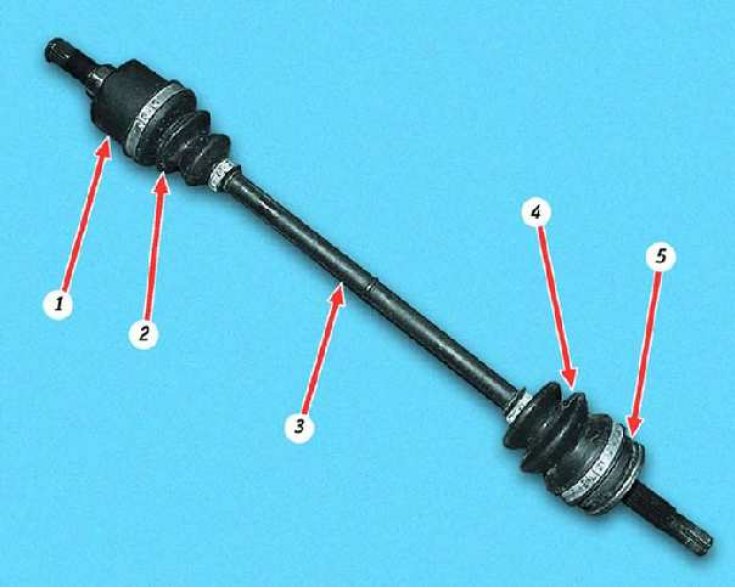

Привод переднего колеса: 1 – внутренний шаровой шарнир; 2 – защитный чехол внутреннего шарнира; 3 – вал привода; 4 – защитный чехол наружного шарнира; 5 – наружный шаровой шарнир
Вам потребуются:
- щипцы для установки хомутов
- выколотка
- молоток
- отвертка
- деревянная проставка

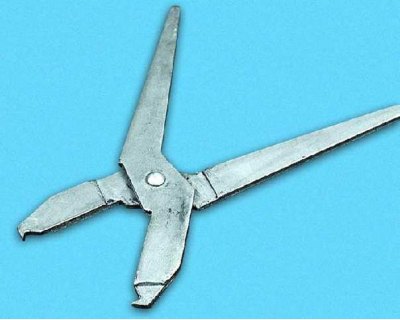

Щипцы для установки хомутов
Снимите привод переднего колеса с автомобиля (см. подраздел 11.3.1.).
Показана замена внутреннего шарнира. Наружный шарнир заменяется аналогично.
Внимание! Обязательно замените порванные, потрескавшиеся или потерявшие упругость защитные чехлы. Если хомуты крепления проворачиваются на чехле, их нужно заменить.
Рекомендация. Затягивайте хомуты с помощью специальных щипцов. В шарнире должна быть заложена смазка ШРУС-4 в количестве: для наружного – 30 см³; для внутреннего – 60 см³.
1. Зажмите вал привода в тисках и снимите наружный хомут чехла внутреннего шарнира.

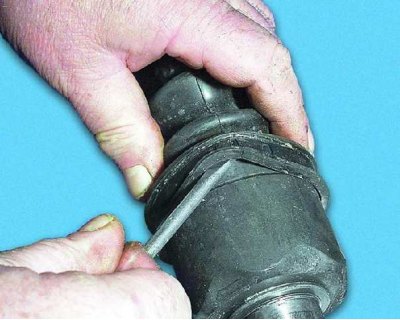

2. Снимите внутренний хомут чехла внутреннего шарнира.
3. Снимите защитный чехол с корпуса шарнира и...
(Оригинал размещен на интернет-ресурсе: VAZBOOK.ru)

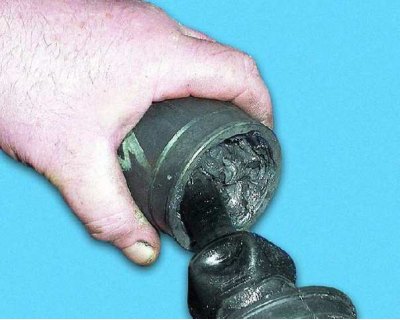

4....выверните его наизнанку.

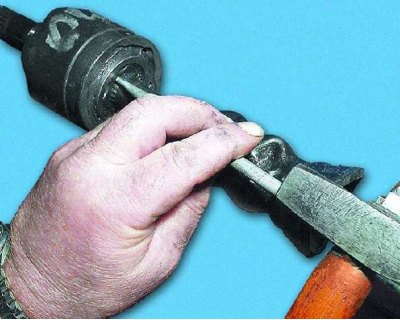

5. С помощью выколотки сбейте внутренний шарнир с вала, прикладывая усилие к обойме шарнира.

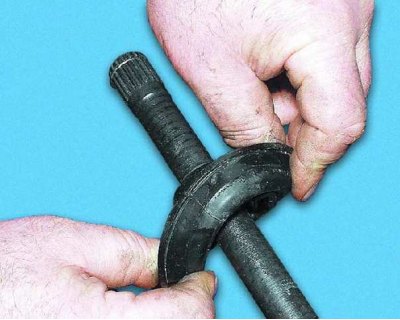

6. Снимите дефектный защитный чехол с вала.

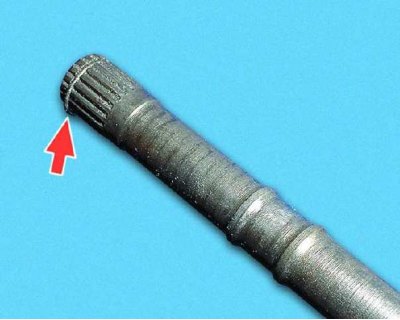

7. Завод-изготовитель рекомендует заменить стопорное кольцо шарнира на валу привода независимо от его состояния.

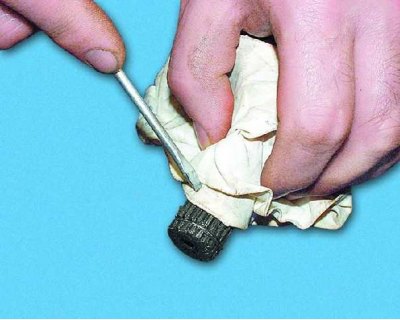

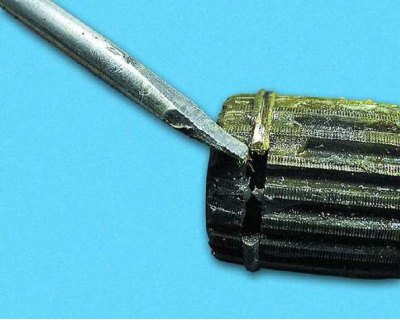

8. Очистите шлицы от старой смазки и грязи.

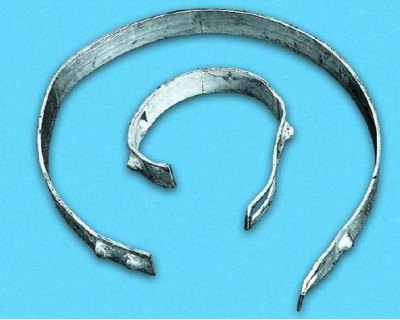

9. Замените дефектные хомуты защитных чехлов. Рекомендуется заменять хомуты каждый раз после снятия. Не устанавливайте хомуты другой конструкции.

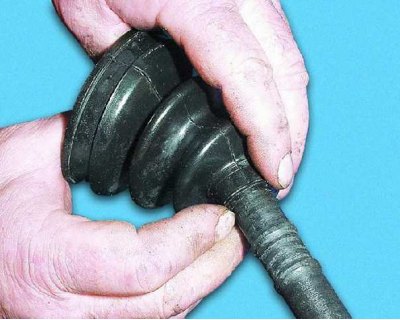

10. Наденьте защитный чехол на вал и выверните его наизнанку.
11. Проверьте наличие смазки в новом шарнире. Если вам кажется, что смазки мало, добавьте – лишняя смазка не помешает.

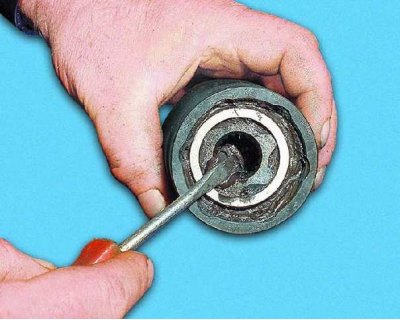

12. Смажьте стопорное кольцо консистентной смазкой и отцентрируйте его на валу, чтобы не повредить кольцо при установке шарнира.

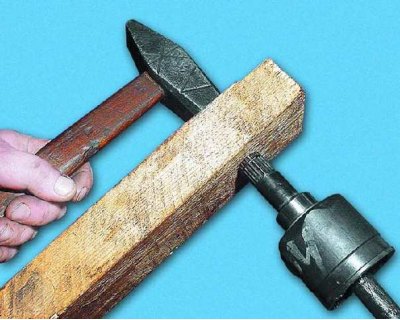

13. Вставьте вал в шарнир и несильными ударами молотка через деревянную проставку по наружному торцу хвостовика вдоль его оси продвиньте шарнир до фиксации его на валу стопорным кольцом. При установке шарнира следите, чтобы в него не попала грязь.
14. Проверьте плавность перемещения шарнира, покачав его в разные стороны.

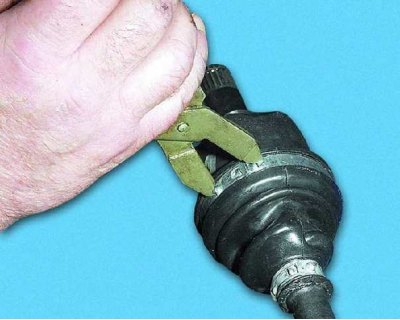

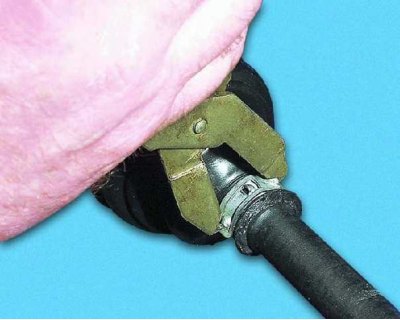

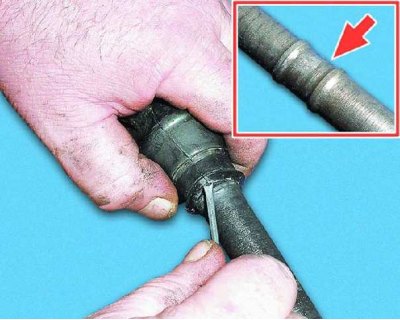

15. Установите малый посадочный поясок защитного чехла на посадочное место на валу, установите хомут и тщательно затяните его с помощью специальных щипцов.

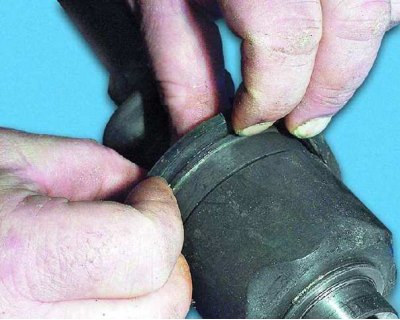

16. Установите защитный чехол на корпус шарнира и отожмите отверткой кромку чехла так, чтобы воздух распрямил чехол (выровнялось давление внутри и снаружи чехла), установите хомут и тщательно затяните его с помощью специальных щипцов.

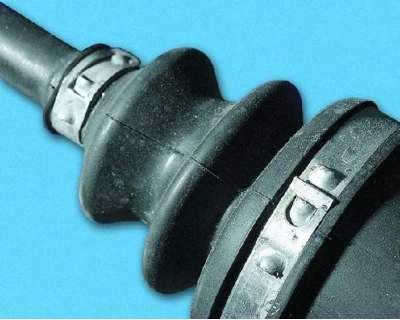

17. Проверьте плотность прилегания поясков чехла и надежность крепления хомутов. Чехол не должен проворачиваться на валу и шарнире, а хомуты – на чехле. В противном случае замените хомуты.
