Пры ўсталёўцы ключа ў становішча "III" павінна ўключацца супрацьугонная прылада. Пры павароце ключа са становішча "III" у становішча "0" супрацьугонная прылада павінна выключацца. Гэта можна праверыць, паварочваючы рулявое кола.
Пры паўторным запуску са становішча "I" у становішча "II" уключаецца блакіроўка. Ключ у становішча "II" можна звярнуць толькі са становішча "0".

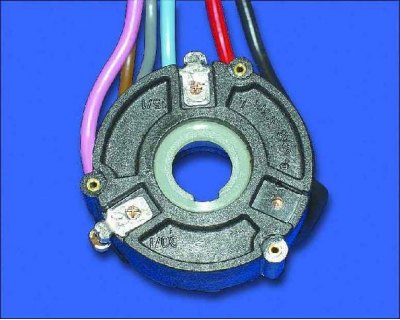

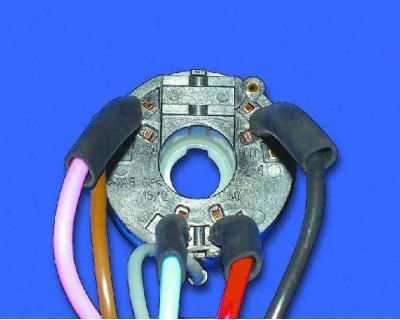

Калі ёсць дэфекты, заменіце кантактную групу ці выключальнік запальвання.
 |
 |
Палажэнне ключа | Кантакты пад напругай | Уключаныя ланцугі |
"0" – выключана | 30 і 30/1 | — |
| "I"–запальванне | 30–INT | Вонкавае асвятленне. Асвятленне прыбораў. Сігналізацыя далёкім святлом фар |
30/1–15/1 | Абмотка ўзрушанасці генератара. Сістэма запальвання. Ачышчальнік ветравога шкла. Блок кіравання электрамагнітным клапанам халастога ходу карбюратара. Паказальнікі павароту. Святло задняга ходу. Кантрольныя прыборы | |
30/1–15/2 | Блізкае і далёкае святло фар. Процітуманнае святло. Фараачышчальнікі. Ачышчальнік задняга шкла. Абаграванне задняга шкла. Амывальнік. Вентылятар ацяпляльніка. Вентылятар сістэмы астуджэння рухавіка | |
| "II"-стартар | 30–INT | Глядзіце становішча I |
30/1–15/1 | Глядзіце становішча I | |
30–50 | Стартар | |
| "III"-стаянка | 30–INT | Глядзіце становішча I |
30/1–P | Стаяначнае святло |

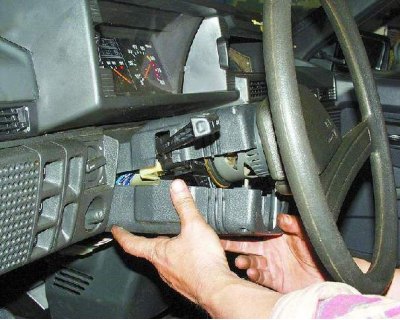

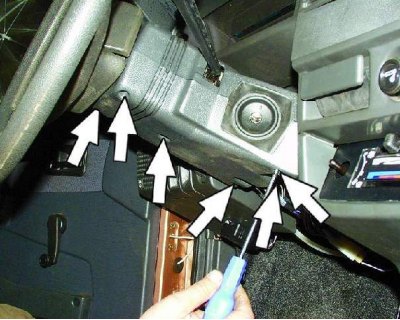

1. Адкруціце шэсць шруб мацавання ніжняга кажуха рулявой калонкі.

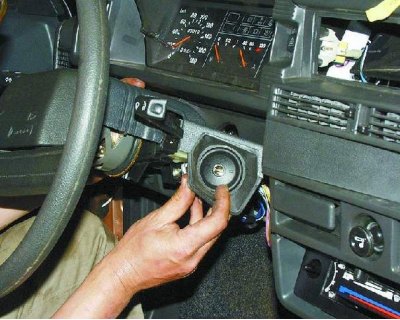

2. Зніміце ніжні кажух рулявой калонкі...

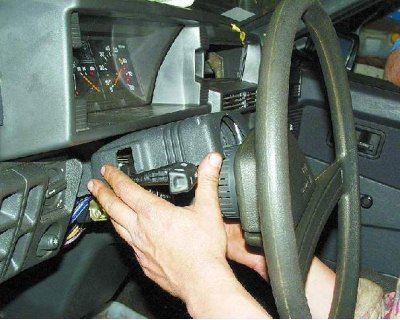

3....і абліцоўванне замка запальвання.

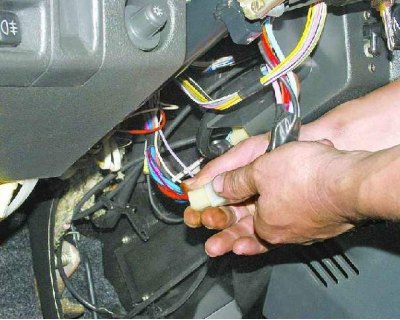

4. Зніміце верхні кажух рулявой калонкі.

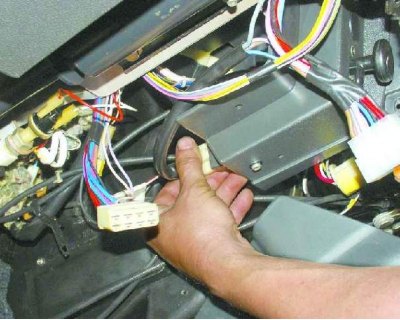

5. Адлучыце калодку з правадамі выключальніка запальвання ад джгута правадоў.

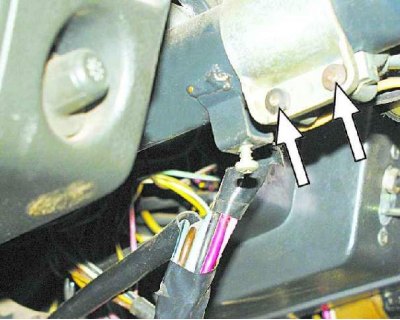

6. Адлучыце калодку з правадамі выключальніка запальвання ад рэле запальвання.

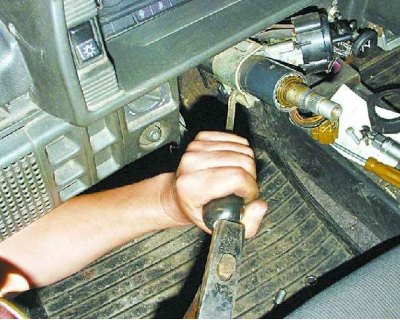

7. Устаўце ключ у выключальнік запальвання і павярніце яго ў становішча "0", каб выключыць супрацьугонную прыладу. Адкруціце чатыры ніта мацавання (два ніты размешчаны зверху калонкі). Зніміце клямку і выключальнік запальвання (гл. нататкі 1 і 2).

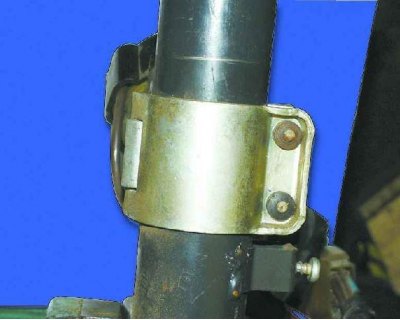

Нататка 1. Калі галоўкі нітаў зрэзаныя, ніты неабходна высвідраваць ці вывярнуць з дапамогай адвёрткі і малатка.

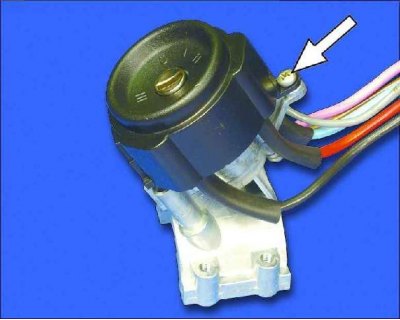

Нататка 2. На часткі аўтамабіляў усталёўваецца выключальнік запальвання, які мацуецца двума нітамі. У верхняй частцы клямара ёсць прарэз, у якую ўваходзіць кручок на корпусе выключальніка запальвання.

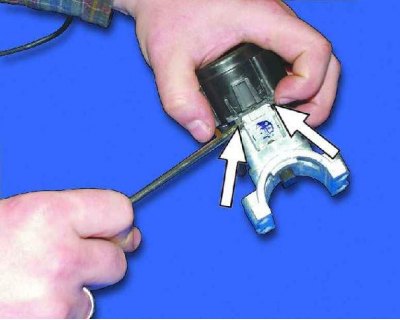

8. Адкруціце шрубу мацавання абліцоўвання выключальніка.

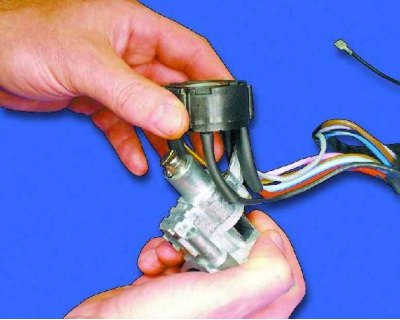

9. Зніміце абліцоўванне выключальніка, адціснуўшы адвёрткай дзве пластмасавыя зашчапкі.
10. Зніміце кантактную групу.
11. Зборка і ўстаноўка выключальніка запальвання вырабляецца ў зваротным парадку.
