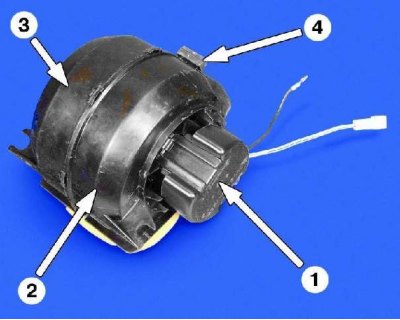

1 – Villanymotor védőburkolata; 2 – jobb oldali ventilátorburkolat; 3 – bal oldali ventilátorház; 4 – ventilátor támogatás
Villanymotor típusa 45.3730
Áramfelvétel maximális fordulatszámon, A, legfeljebb | 14 |
Maximális ventilátor fordulatszám, min⁻¹ | 4100 |

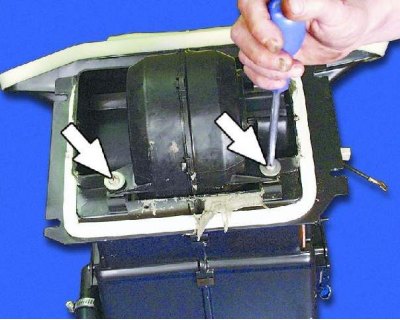

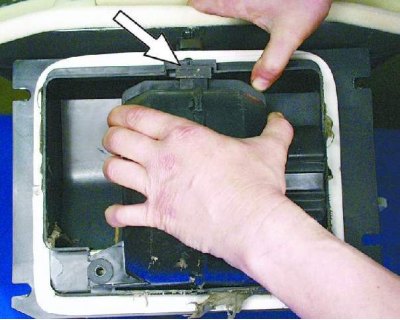

1. Távolítsa el a fűtőventilátort rögzítő két csavart.

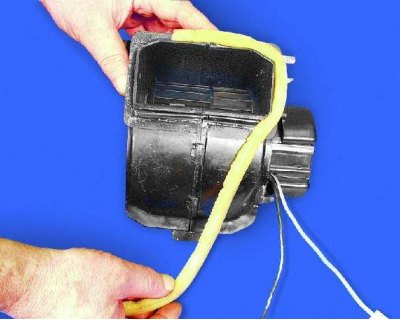

2. Távolítsa el a ventilátort a támaszték kioldásával.

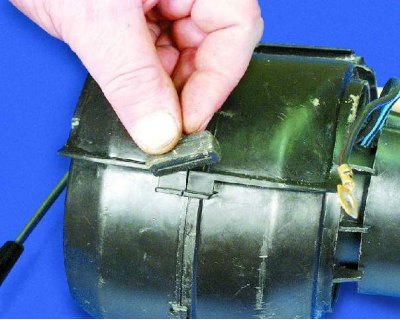

3. Húzza le a habtömítést a jobb oldali ventilátor burkolatáról.

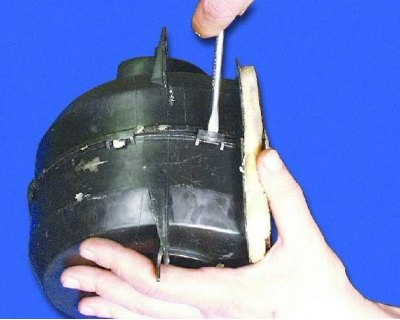

4. Távolítsa el a tartót a ventilátor burkolatáról.

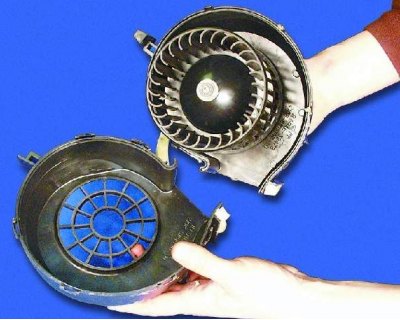

5. Csavarhúzóval feszítse fel a ventilátor burkolatán lévő műanyag reteszeket, és oldja ki őket...

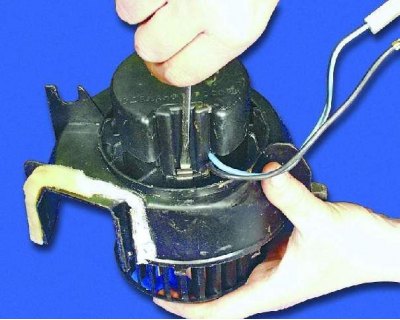

6....és válassza szét a házrészeket.

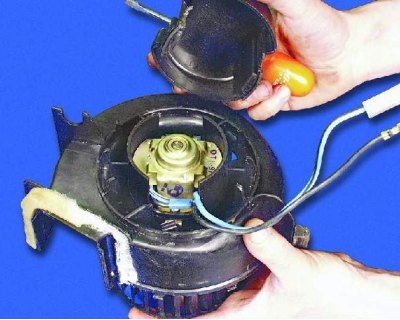

7. Oldja ki a két rugós reteszt úgy, hogy csavarhúzóval felfeszíti őket.

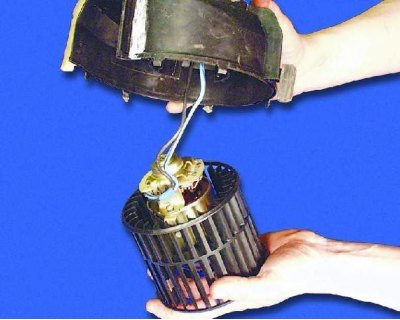

8. Távolítsa el a motorburkolatot.
9. Távolítsa el a motort a ventilátor járókerekével együtt.

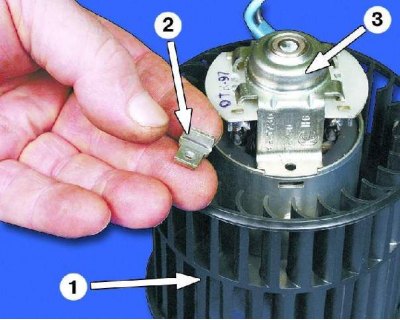

1 – ventilátor járókerék
2 – beágyazott csavar
3 – kefetartó

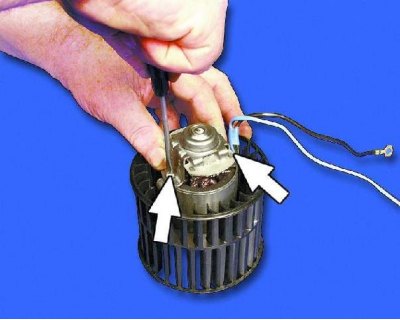

Figyelmeztetés. Ne távolítsa el a ventilátor járókerekét a motor tengelyéről, hogy elkerülje az egyensúly megzavarását.

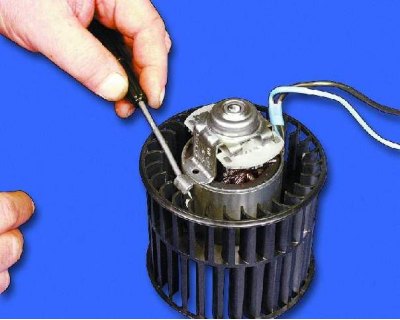

10. Távolítsa el a két csavart, amelyek a kefetartót rögzítik.

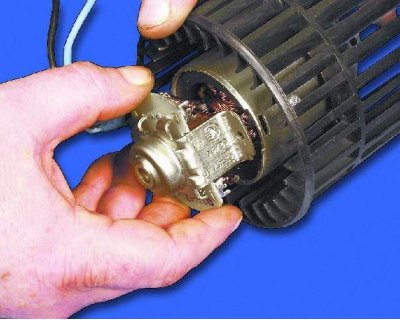

11. Távolítsa el a két kupakanyát.

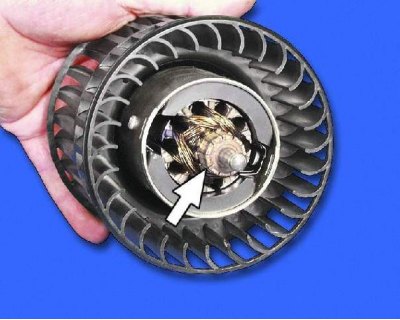

12. Távolítsa el a kefetartót.

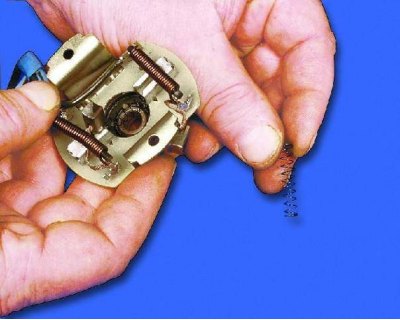

13. Vizsgálja meg az elosztót. Ha nagyon szennyezett, vagy karcolások, nyomok vagy égett területek vannak rajta, tisztítsa meg az elosztót finom csiszolópapírral. Egyéb hiba esetén cserélje ki a motort.

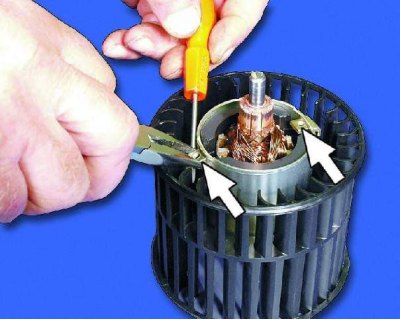

14. Távolítsa el a rugókat a kefevezetőkről.

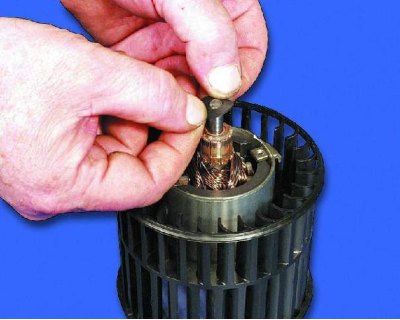

15. Helyezzen be két csavaranyát.

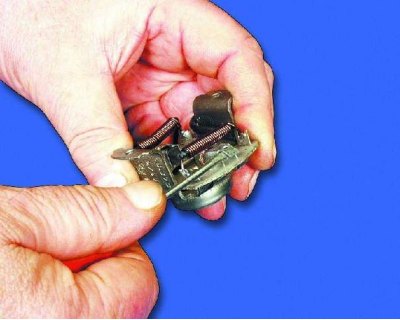

16. Helyezze a szigetelő alátétet a tengelyre.

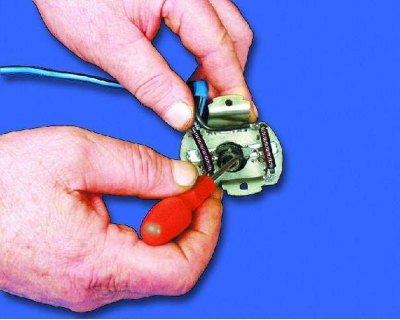

17. Óvatosan hajlítsa vissza a vezetők széleit.

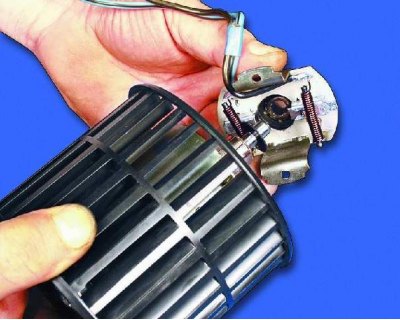

18. Illessze be a keféket a vezetőkbe ütközésig.

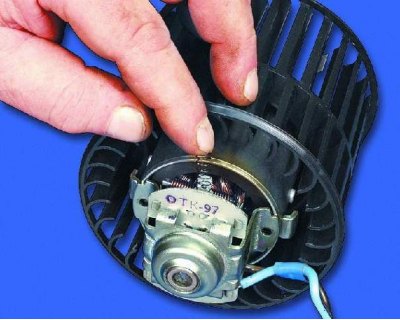

19. Szerelje fel a kefetartót a motorra.

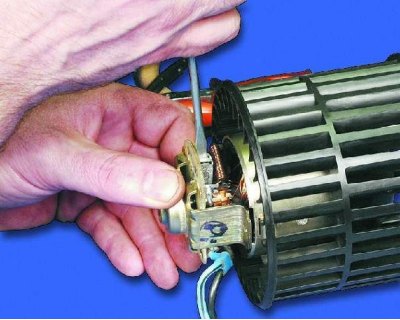

20. Helyezze be a keferugókat a vezetőkbe.

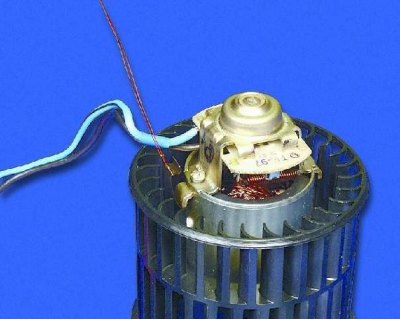

21. Hajlítsa meg a vezetők széleit.

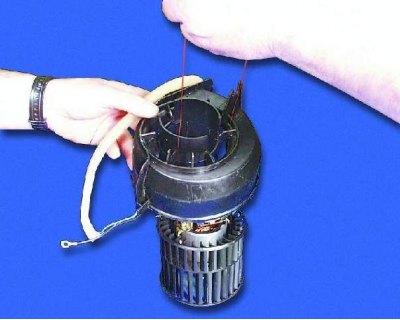

22. Helyezzen két rugós kapcsot a ketrec anyákra.

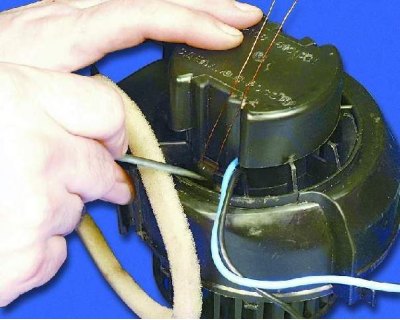

23. Helyezze be a motort a bal oldali ventilátorházba.
24. Szerelje fel a motorburkolatot és rögzítse rugós kapcsokkal (lásd megjegyzés).
Jegyzet. A rugós bilincsek könnyebb felszerelése érdekében kösse össze őket vékony dróttal anélkül, hogy meghúzná. A motorburkolat felszerelésekor tartsa a bilincseket a vezetéknél fogva, különben az állórész mágnese lehúzza őket az anyákról.
25. Csatlakoztassa és pattintsa össze a bal és a jobb ventilátor burkolatát. Helyezze a műanyag tartót a ház kiálló részeire.
(Az eredeti forrás a weboldalon található: VazBook.ru)

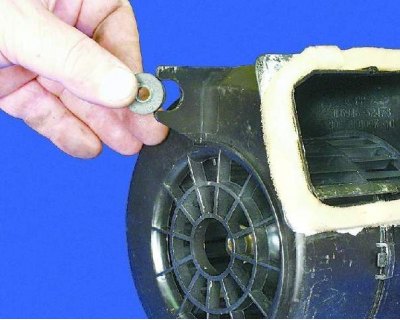

26. Ragassza fel a habtömítést a ventilátorházra.

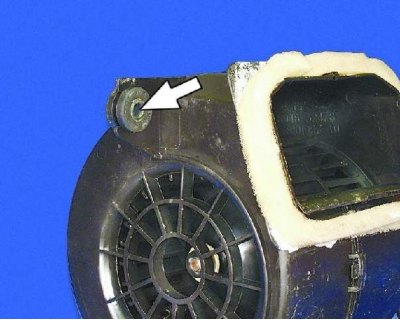

27. Felszerelés előtt ellenőrizze a gumipárnákat, és cserélje ki azokat, amelyek elszakadtak vagy elveszítették rugalmasságukat.
28. Kérjük, vegye figyelembe, hogy a párnákba műanyag távtartók vannak behelyezve.
