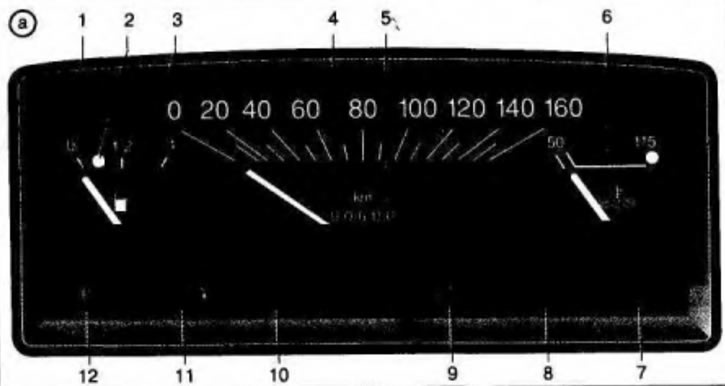

Рис 5.1.а. Комбинация приборов

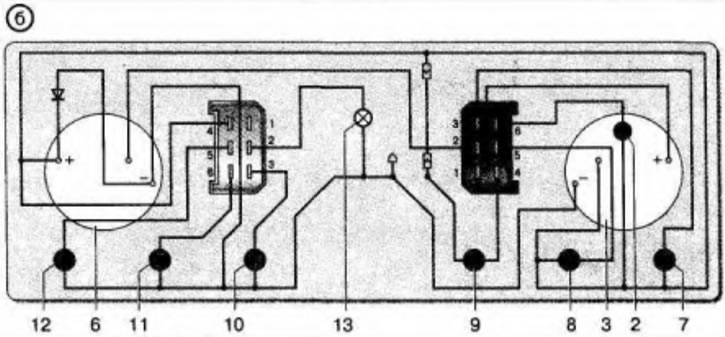

Рис 5.1.б. Схема соединений комбинации приборов: 1 - комбинация приборов; 2 - контрольная лампа резерва топлива; 3 - указатель уровня топлива; 4 - спидометр; 5 - счетчик пройденного пути; 6 - указатель температуры охлаждающей жидкости; 7 - лампа включения дальнего света; 8 - лампа включения габаритного света; 9 - лампа включения указателей поворота; 10 - контрольная лампа разряда аккумуляторной батареи; 11 - контрольная лампа давления масла; 12 - контрольная лампа гидропривода тормозов и включения стояночного тормоза; 13 - лампа освещения приборов
