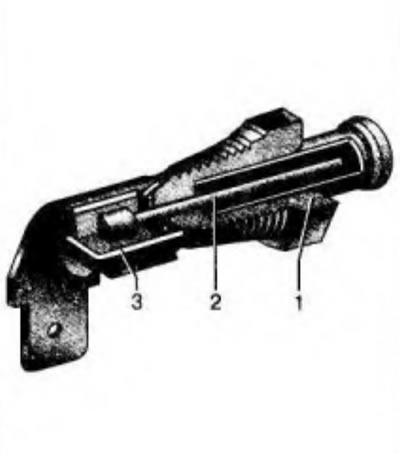

Рис. 5.7. Выключатель контрольной лампы стояночной тормозной системы ВК409: 1 - корпус; 2 - шток; 3 - подвижный контакт |

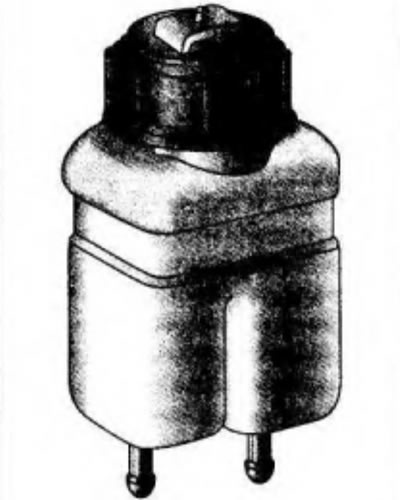

Рис. 5.8. Бачок главного тормозного цилиндра с встроенным датчиком уровня тормозной жидкости |

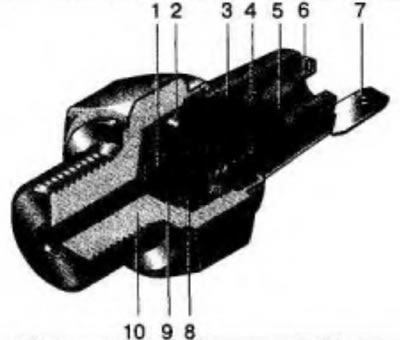

Рис. 5.9. Датчик ММ 120-Д сигнализатора аварийного давления масла: 1 - толкатель; 2 - подвижный контакт; 3 - изолирующий колпачок; 4 - пружина; 5 - пробка-фильтр; 6 - контактная втулка; 7 - штекер; 8 - неподвижный контакт; 9 - диафрагма; 10 - корпус
Электрическая схема соединений контрольных приборов в автомобилях «Ока» приведена на рис. 5.10.
(Статья скопирована с веб-сайта: VazBook.ru)

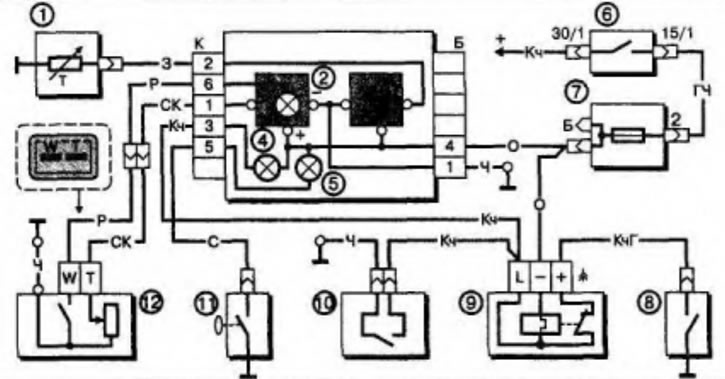

Рис. 5.10. Схемы соединений контрольных приборов: 1 - датчик термометра; 2 - указатель уровня топлива; 3 - термометр; 4 - контрольная лампа уровня тормозной жидкости и стояночной тормозной системы; 5 - контрольная лампа давления масла; 6 - выключатель зажигания; 7 - блок предохранителей; 8 - выключатель контрольной лампы стояночной тормозной системы; 9 - реле-прерыватель контрольной лампы стояночной тормозной системы; 10 - датчик уровня тормозной жидкости; 11 - датчик аварийного давления масла; 12 - датчик указателя уровня топлива
