В комплект термометра входит датчик ТМ106 и стрелочный указатель УК 191-Б. Датчик термометра (рис. 5.2) установлен в головке цилиндров двигателя и представляет собой латунный корпус 3 с расширенной верхней частью, где выполнен шестигранник под ключ и коническая резьба для крепления датчика. К плоскому донышку корпуса прижат терморезистор 1, выполненный в виде таблетки. Между зажимом датчика и таблеткой установлена токоведущая пружина 2, которая изолирована от корпуса.

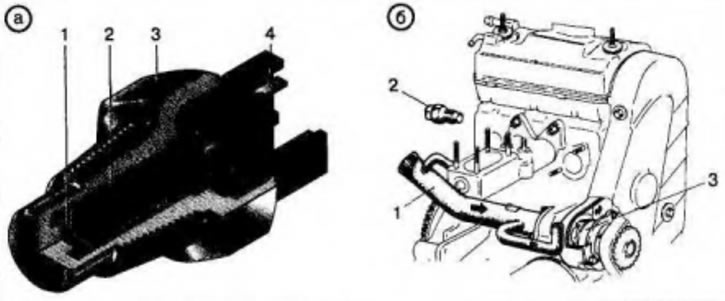

Рис. 5.2. ДатчикТМ-106 логометрического термометра: а - устройство: 1 - терморезистор; 2 - токоведущая пружина; 3 - корпус; 4 - вывод; б - размещение на двигателе: 1 - всасывающая трубка насоса; 2 - датчик термометра; 3 - насос охлаждающей жидкости
Указатель термометра имеет три измерительные обмотки 1, 3, 4 (рис. 5.3), соединенные таким образом, что магнитные потоки, создаваемые обмотками 1 и 3, действуют вдоль их общей оси и направлены навстречу друг другу. Суммарный магнитный поток обеих обмоток определяется разностью их магнитных потоков. Магнитный поток обмотки 4 действует под углом 90° к суммарному магнитному потоку обмоток 1 и 3. Обмотки 3 и 4 подключены к «массе» через термокомпенсационный резистор 5, а обмотка 1 соединена с датчиком 7. На оси стрелки 2 укреплен постоянный магнит (на рис. 5.3 не показан), магнитный поток которого, взаимодействуя с результирующим магнитным потоком обмотокуказателя, поворачивает постоянный магнит, а вместе с ним и стрелку указателя, на определенный угол, соответствующий величине измеряемой температуры. В исходном положении стрелка 2 удерживается постоянным магнитом 6, размещенным в корпусе указателя.

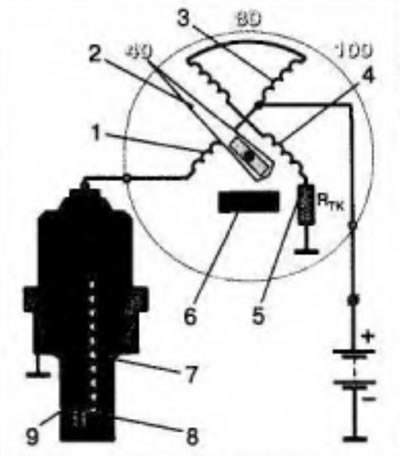

Рис. 5.3. Логометрический термометр: 1, 3, 4 - обмотки указателя термометра; 2 - стрелка; 5 - термокомпенсационный резистор; 6 - постоянный магнит; 7 - датчик; 8 - терморезистор; 9 - токоведущая пружина
Принцип действия термометра заключается в следующем. При включении питания ток проходит от батареи (генератора) по обмоткам 1, 3, 4 (см. рис. 5.3) логометрического указателя к терморезистору датчика 7. Ток, проходящий по обмоткам 3, 4 и термокомпенсационному резистору 5, постоянен, поэтому и магнитные потоки, создаваемые обмотками 3 и 4, остаются практически неизменными. Ток в обмотке 1, а следовательно, и создаваемый ею магнитный поток, зависят от величины сопротивления датчика. При малой температуре охлаждающей жидкости сопротивление датчика велико, ток в обмотке 1 и ее магнитный поток будут малы. Результирующий магнитный поток всех трех обмоток повернет постоянный магнит и стрелку 2 в левую часть шкалы указателя. С увеличением температуры охлаждающей жидкости сопротивление терморезистора уменьшается, вследствие чего увеличивается ток в обмотке 1 и создаваемый ею магнитный поток. Результирующий магнитный поток обмоток изменится, и стрелка 2 повернется в правую часть шкалы указателя.
