Диагностика неисправностей контрольных приборов

0

Неисправностями контрольных приборов являются обрывы и короткие замыкания в их цепях, а также неисправности датчиков и указателей. Для поиска этих неисправностей по алгоритмам рис. 5.11...5.13 достаточно иметь тестер.

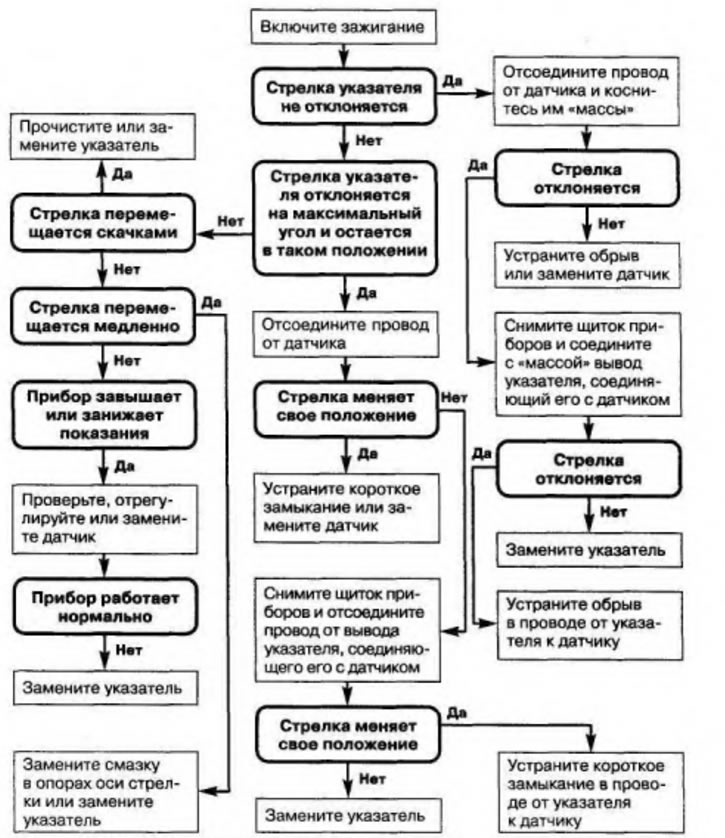

Рис. 5.11. Неисправен термометр

Рис. 5.11. Неисправен термометр

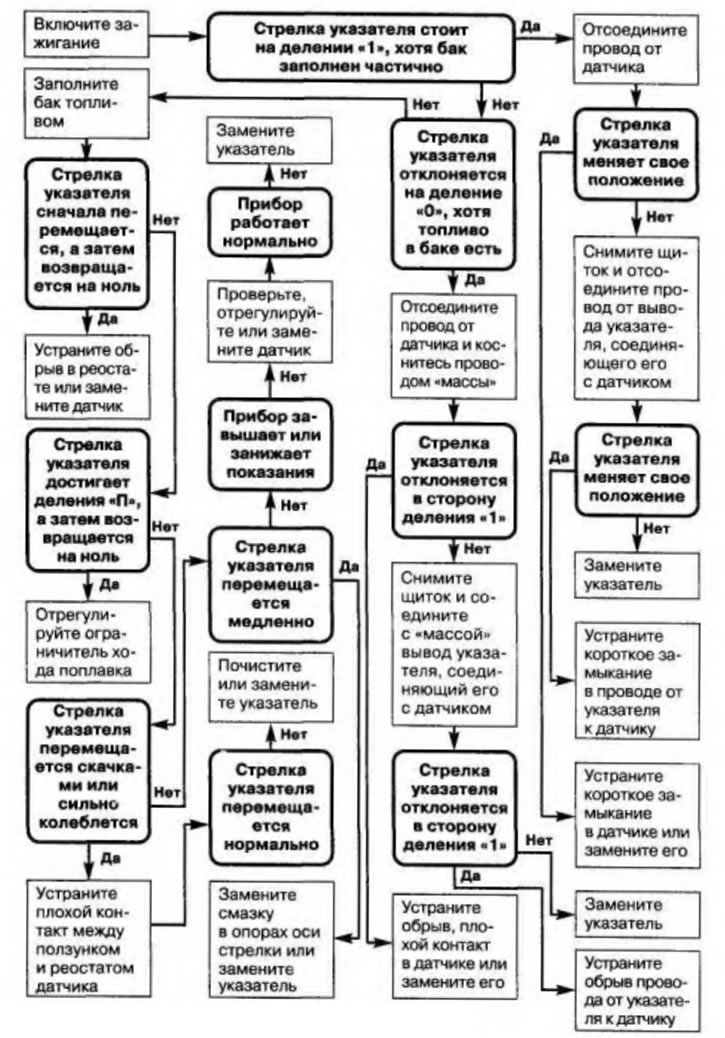

Рис. 5.12. Неисправен измеритель уровня топливе

Рис. 5.12. Неисправен измеритель уровня топливе

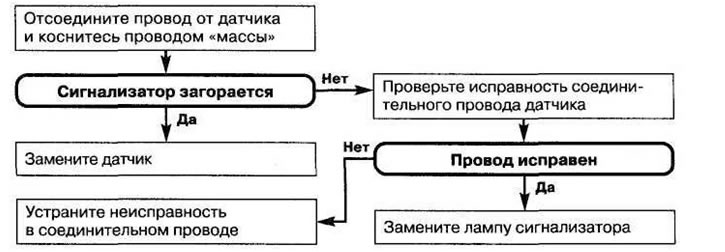

Рис. 5.13. Неисправны сигнализаторы аварийных режимов

Рис. 5.13. Неисправны сигнализаторы аварийных режимов

Текст был рецензирован специалистом: Григорий Вологодцев
