Prekrytie podlahového tunela — odstránenie a inštalácia (VAZ-2112)

Na dokončenie práce budete potrebovať obojstranný uhlový skrutkovač.

Odstránenie

1. Pripravte auto na prácu (pozri "Príprava auta na údržbu a opravu").

2. Demontujte pravý a ľavý rám stredovej konzoly (pozri "Prístrojová doska - demontáž a montáž").

3. Posuňte predné sedadlá dopredu až na doraz.

4. Pomocou krížového skrutkovača odskrutkujte dve skrutky zaisťujúce zadné upevnenie hornej časti obloženia na oboch stranách popolníka.

4. Pomocou krížového skrutkovača odskrutkujte dve skrutky zaisťujúce zadné upevnenie hornej časti…

5. Posuňte sedadlá čo najviac dozadu.

6. Pomocou špeciálneho uhlového skrutkovača alebo odskrutkovaním štyroch matíc upevňujúcich predné sedadlá (pozri "Predné sedadlo - demontáž a montáž") a sklopením sedadiel dozadu odskrutkujte dve skrutky stredného upevnenia hornej časti obloženia.

7. Pomocou štrbinového skrutkovača odstráňte panel spínača elektrického okna.

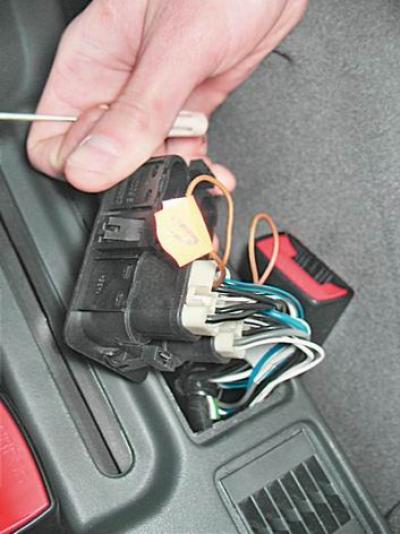

8. Aby ste predišli zámene pri montáži, označte pripojovacie bloky spínačov.

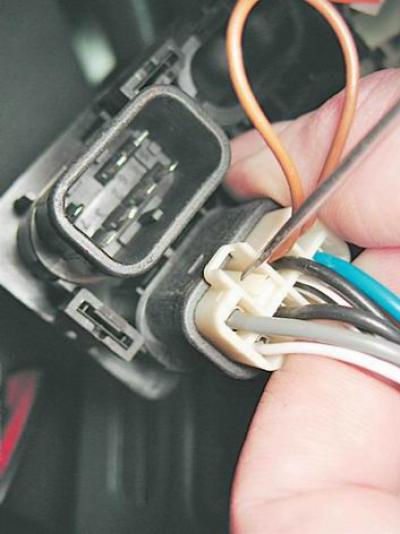

9. Pomocou tenkého štrbinového skrutkovača stlačte svorky a odpojte podložky od spínačov.

10. Zdvihnite páku parkovacej brzdy.

11. Pomocou toho istého skrutkovača stlačte zámky rámu páky parkovacej brzdy a odpojte ho od obloženia podlahového tunela. Rám posúvame hore pákou.

12. Rovnakým spôsobom odstráňte kryt radiacej páky.

13. Trhnutím nahor odstráňte rukoväť radiacej páky spolu s krytom.

14. Odpojte dva páry káblových konektorov zapaľovača cigariet (pozri "Prístrojová doska - demontáž a montáž").

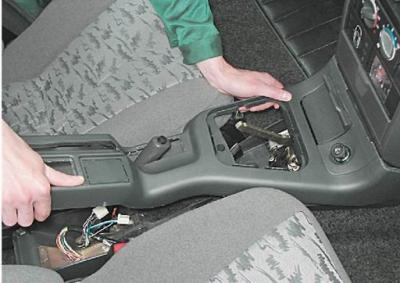

15. Nadvihnite zadnú časť obloženia tunela horného poschodia a posuňte ju dozadu, pričom prednú časť obloženia odpojíte od stredovej konzoly.

15. Nadvihnite zadnú časť obloženia tunela horného poschodia a posuňte ju dozadu, pričom prednú…

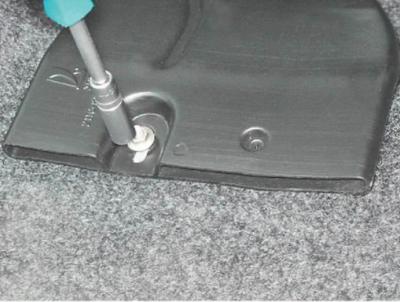

16. S nástrčkovým kľúčom o 10 mm odskrutkujte upevňovaciu maticu vzduchového potrubia.

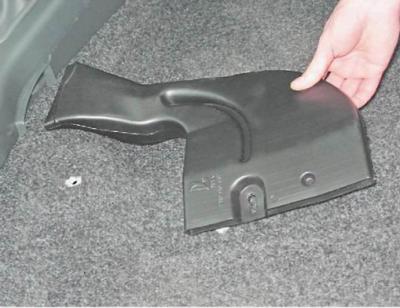

17. Odstráňte vzduchové potrubie, pričom jeho prednú časť vyberte z otvoru v spodnej časti obloženia podlahového tunela.

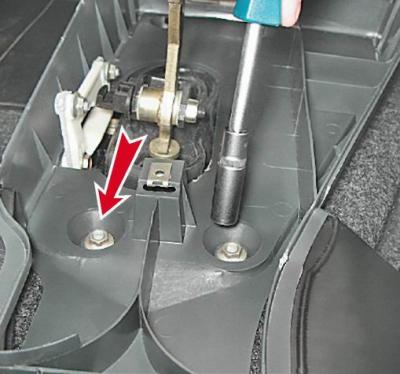

18. S nástrčkovým kľúčom o 10 mm odskrutkujte šesť matíc zaisťujúcich spodnú časť ostenia tunela (dve matice - v prednej časti obloženia, dve - v zadnej časti a dve v blízkosti radiacej páky).
