Стартер встановлений на картері зчеплення з лівого боку двигуна.

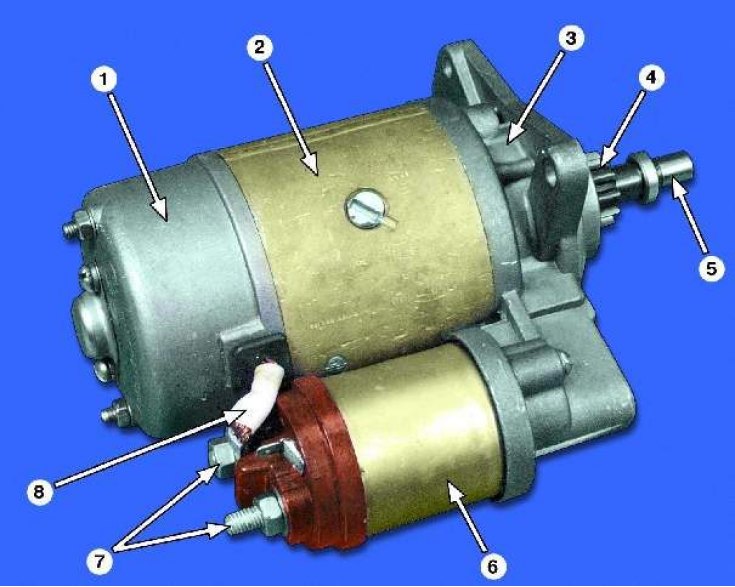

Стартер: 1 – кришка з боку колектора; 2 – корпус; 3 – кришка з боку приводу; 4 – привід; 5 – вал якоря; 6 – тягове реле; 7 – контактні болти; 8 – виведення обмотки статора
Технічна характеристика стартера
Номінальна потужність, кВт | 1,3 |
Споживана сила струму при максимальній потужності, А, не більше | 260 |
Споживана сила струму в загальмованому стані, А, не більше | 500 |
Споживана сила струму на холостому ходу, без реле, А, не більше | 60 |
