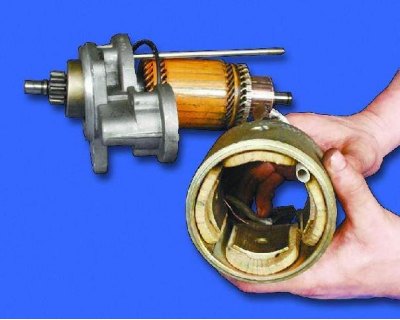

У корпусі стартера закріплено чотири обмотки збудження.

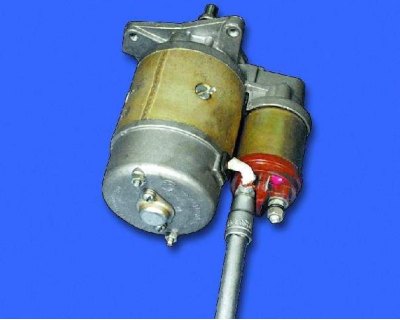

Увага! Розбирайте тягове реле лише за необхідності його ремонту.

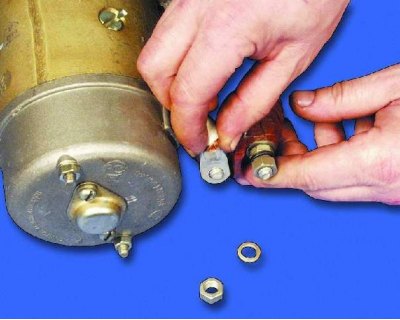

1. Викрутіть гайку з нижнього контактного болта.

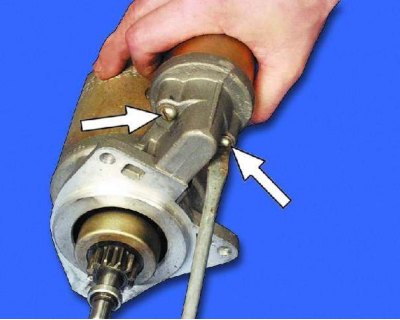

2. Зніміть шайбу та від'єднайте наконечник виводу статора.

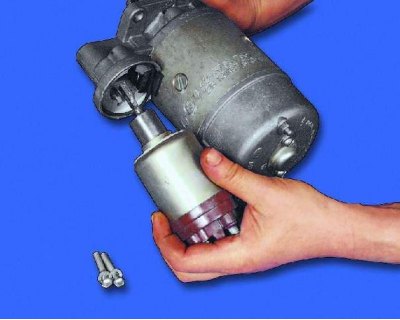

3. Викрутіть два гвинти кріплення тягового реле.

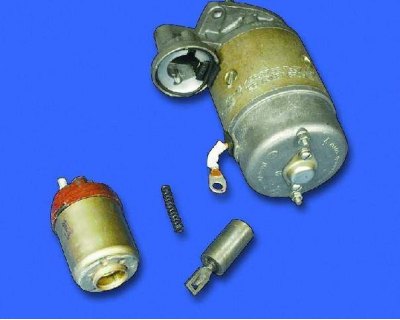

4. Вийміть тягове реле. Для цього від'єднайте якір реле від важеля, піднявши реле.

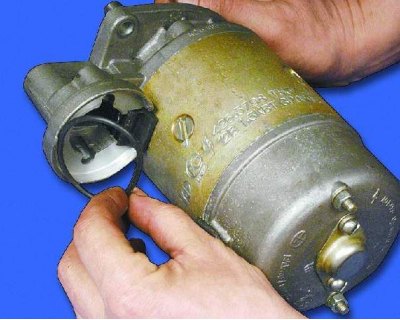

5. Вийміть якір та пружину з тягового реле.

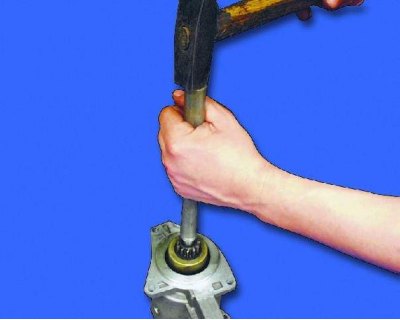

6. Зніміть кільце ущільнювача.

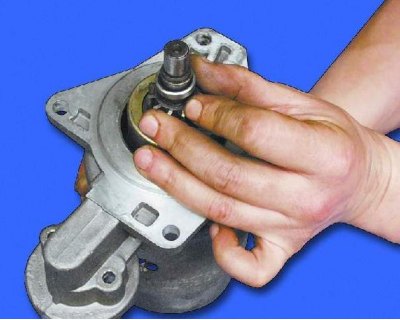

7. За допомогою трубки, що підходить по діаметру, збийте обмежувальне кільце зі стопорного (див. примітку).

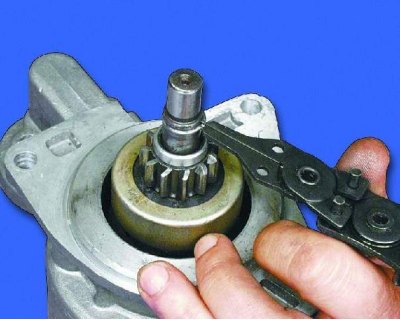

Примітка. Обмежувальне кільце фіксується стопорним, встановленим під ним.

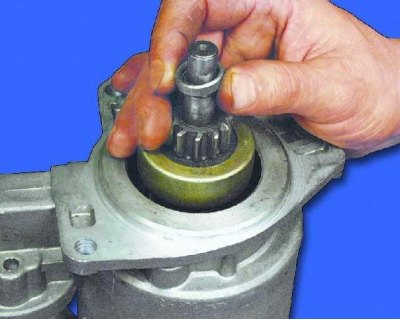

8. Зніміть стопорне кільце.

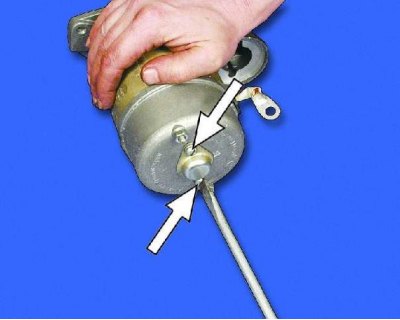

9. Зніміть обмежувальне кільце.

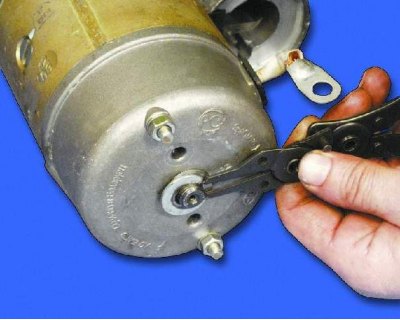

10. Відкрутіть два гвинти кріплення та зніміть кришку.

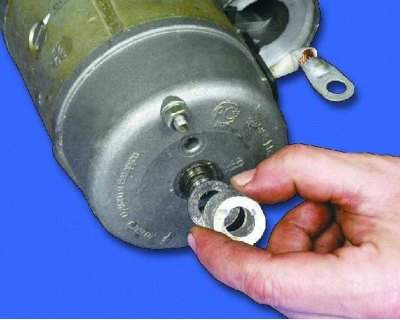

11. Зніміть стопорне кільце.

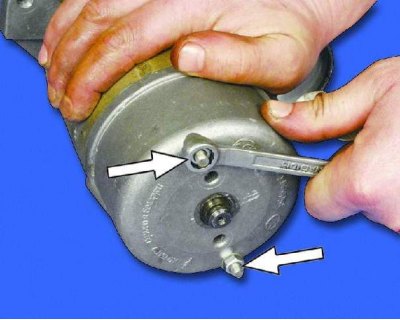

12....а потім регулювальні шайби.

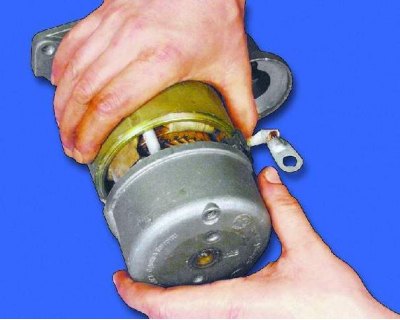

13. Відкрутіть гайки стяжних шпильок.

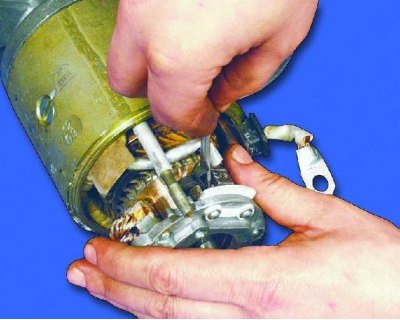

14. Зніміть кришку колектора.

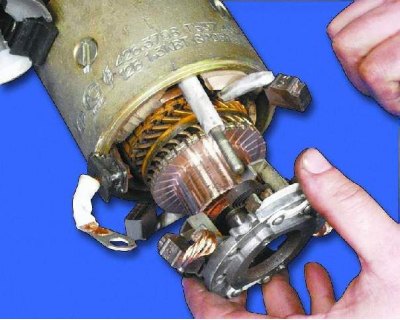

15. Відіжміть викруткою пружини обох ізольованих щіток і вийміть щітки із щіткотримача.
16. Зніміть щіткотримач (див. примітку).

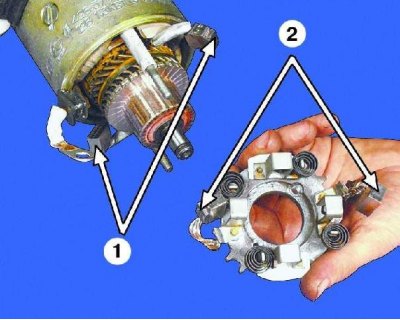

1 – ізольовані щітки
2 – неізольовані щітки

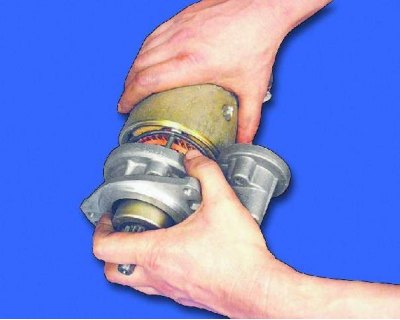

Примітка. Ізольовані щітки припаяні до висновків статора обмоток, а неізольовані – до щіткотримача. При знятті щіткотримача ізольовані щітки залишаються на виводах статора обмотки.

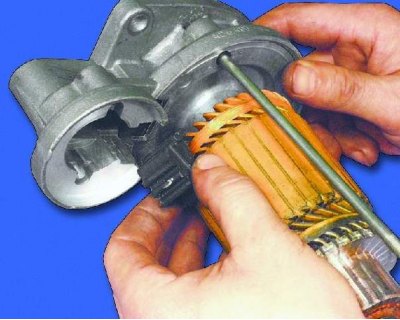

17. Зніміть корпус із статором.

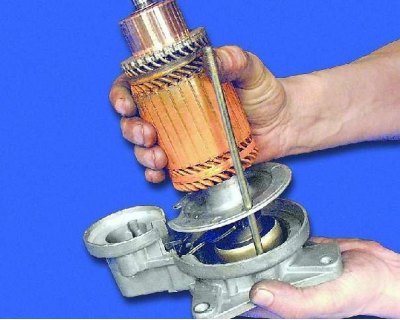

18. Зніміть пластмасовий упор важеля.
Текст знаходиться на веб-сайті: VazBook.ru

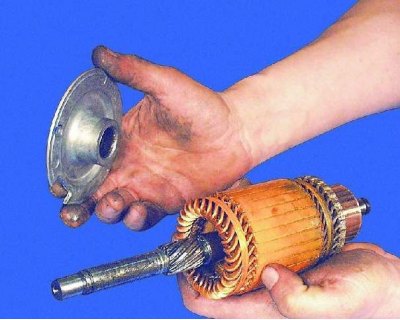

19. Вийміть якір із кришки з боку приводу.

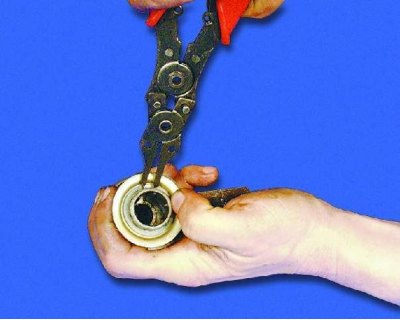

20. Зніміть проміжну опору з валу якоря.
21. Зніміть стопорне кільце з приводу стартера.

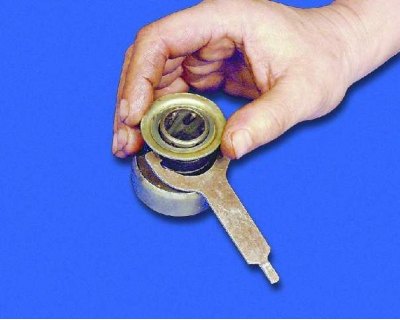

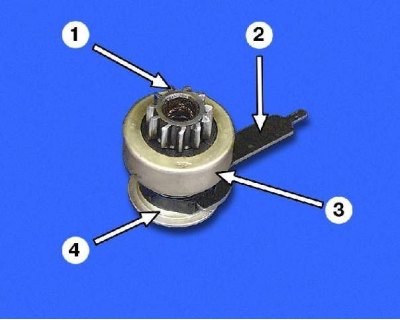

Деталі приводу стартера: 1 – шестерня; 2 – важіль приводу; 3 – обгінна муфта; 4 - тарілчаста шайба

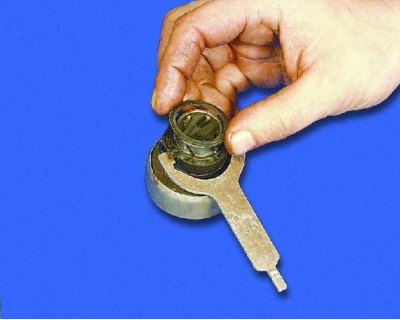

22. Зніміть тарілчасту шайбу.

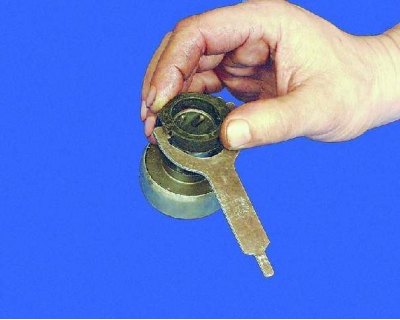

23. Зніміть упорну шайбу.

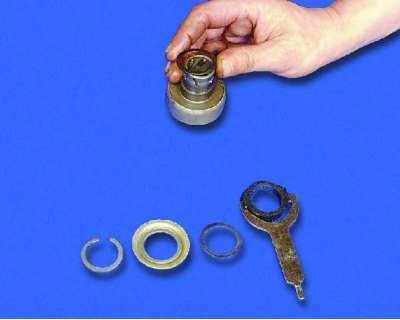

24. Зніміть муфту із важелем.

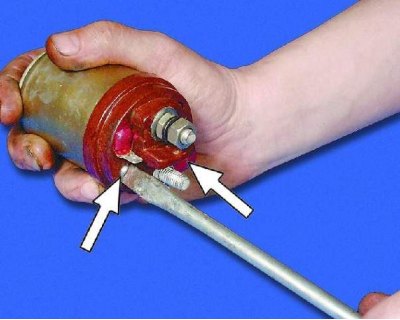

25. Зніміть завзяте кільце.

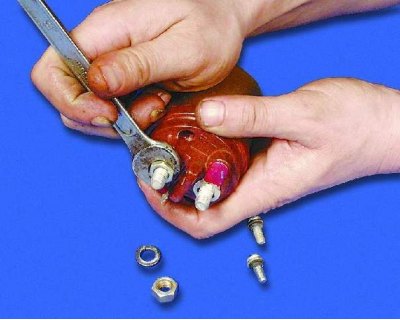

26. Викрутіть два гвинти кріплення кришки тягового реле.
27. Відкрутіть гайки з двох контактних болтів тягового реле (див. примітку).

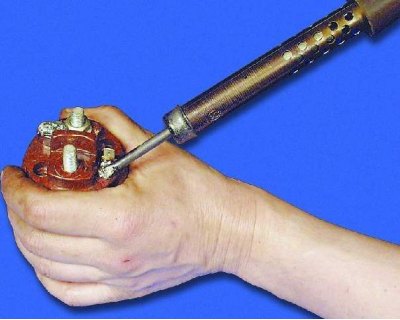

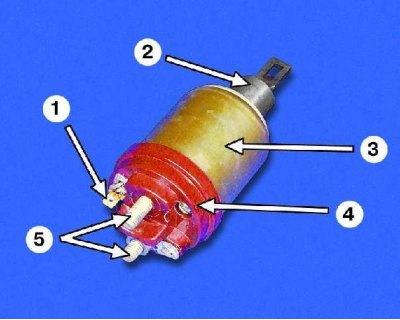

Деталі тягового реле: 1 – висновки обмоток; 2 – якір; 3 – корпус; 4 – кришка; 5 – контактні болти

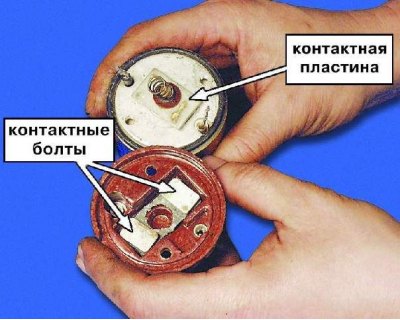

28. Від'єднайте за допомогою паяльника обидва виведення обмоток від клем тягового реле.

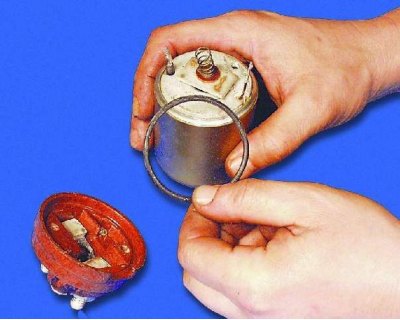

29. Зніміть кришку реле.

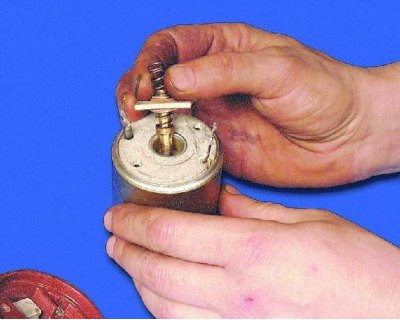

30. Зніміть кільце ущільнювача.

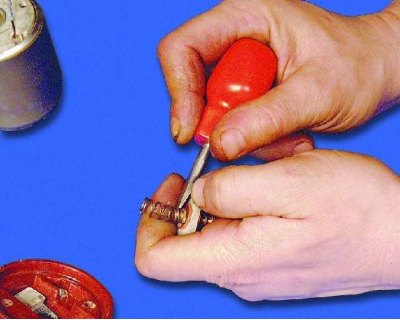

31. Вийміть контактну пластину у збиранні зі штоком.

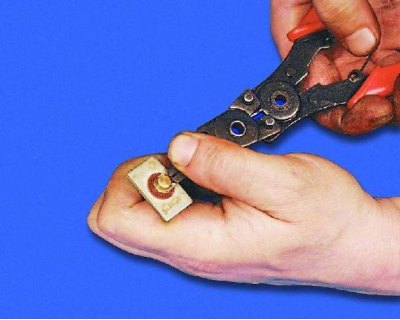

32. Зніміть зі штока зворотну пружину.

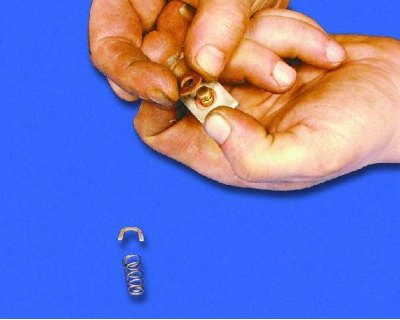

33. Зніміть стопорне кільце.

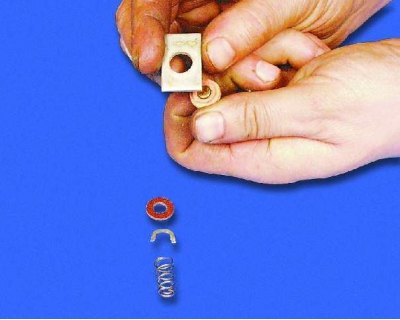

34. Зніміть ізолюючу шайбу.

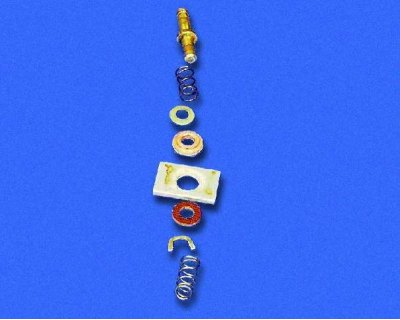

35. Зніміть контактну пластину (див. примітку праворуч).

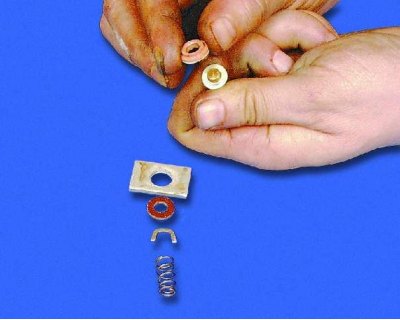

Примітка. Деталі кріплення контактної пластини (показано в порядку встановлення на шток).

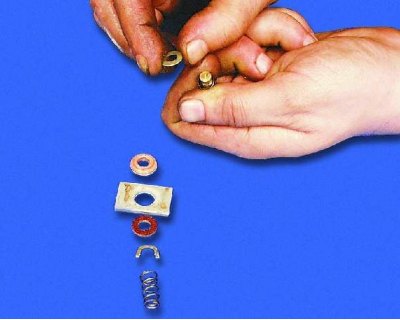

36. Зніміть ізолюючу втулку.

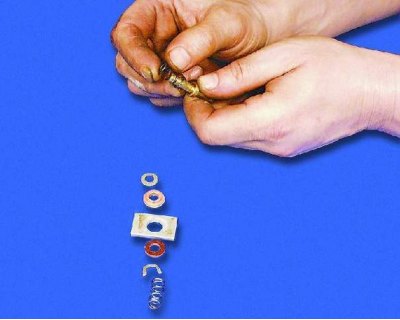

37. Зніміть шайбу.
38. Зніміть пружину, що демпфує.

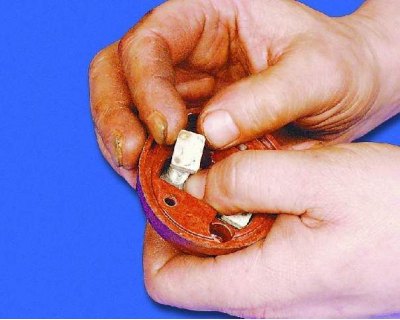

Обмотки тягового реле встановлені у нерозбірному корпусі.
