Приймальна труба двигуна 2111 (1,5i 8v) — зняття та встановлення (ВАЗ-2112)

Для виконання роботи потрібна оглядова яма або естакада.

Увага! Перед тим як розпочати ремонт, переконайтеся в тому, що елементи системи не гарячі.

Зняття

1. Знімаємо бризковик двигуна (див. "Бризговик двигуна - зняття та встановлення").

2. Знімаємо датчик концентрації кисню (див. "Датчик концентрації кисню - перевірка та заміна").

3. Знімаємо металографітове кільце (див. "Металографітове кільце ущільнювача - заміна").

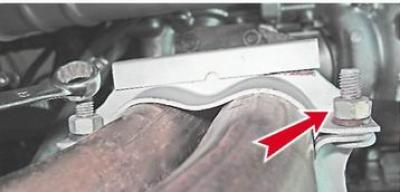

4. Ключем на 13 мм відчиняємо дві гайки кріплення притискної планки кронштейна та знімаємо її.

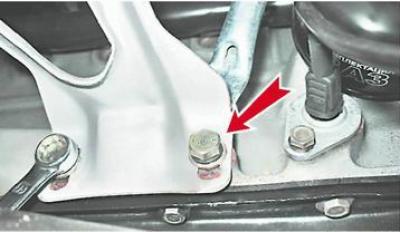

5. Ключем на 13 мм відвертаємо два болти кріплення кронштейна до блоку циліндрів.



6. Знімаємо кронштейн.

7. Викруткою відгинаємо краї стопорних пластин гайок кріплення приймальної труби до випускного колектора (див. нижче).



(Інформація скопійована з порталу: VAZBOOK.ru)

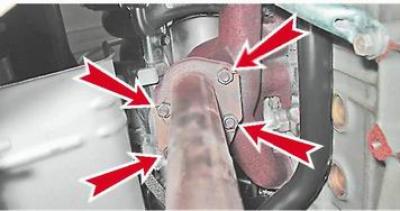

8. Торцевим ключем на 13 мм з подовжувачем відвертаємо чотири гайки кріплення приймальної труби до випускного колектора.



9. Знімаємо приймальну трубу.

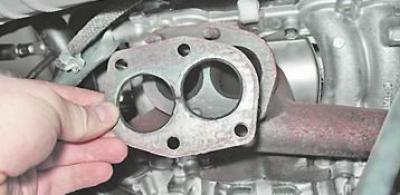

10. Знімаємо зі шпильок прокладку.

Встановлення

Встановлюємо приймальну трубу у зворотній послідовності, прокладку між приймальною трубою та колектором замінюємо на нову.

Пошкоджені, деформовані гайки та стопорні пластини також замінюємо.
