Відкрити велику картинку в новій вкладці »

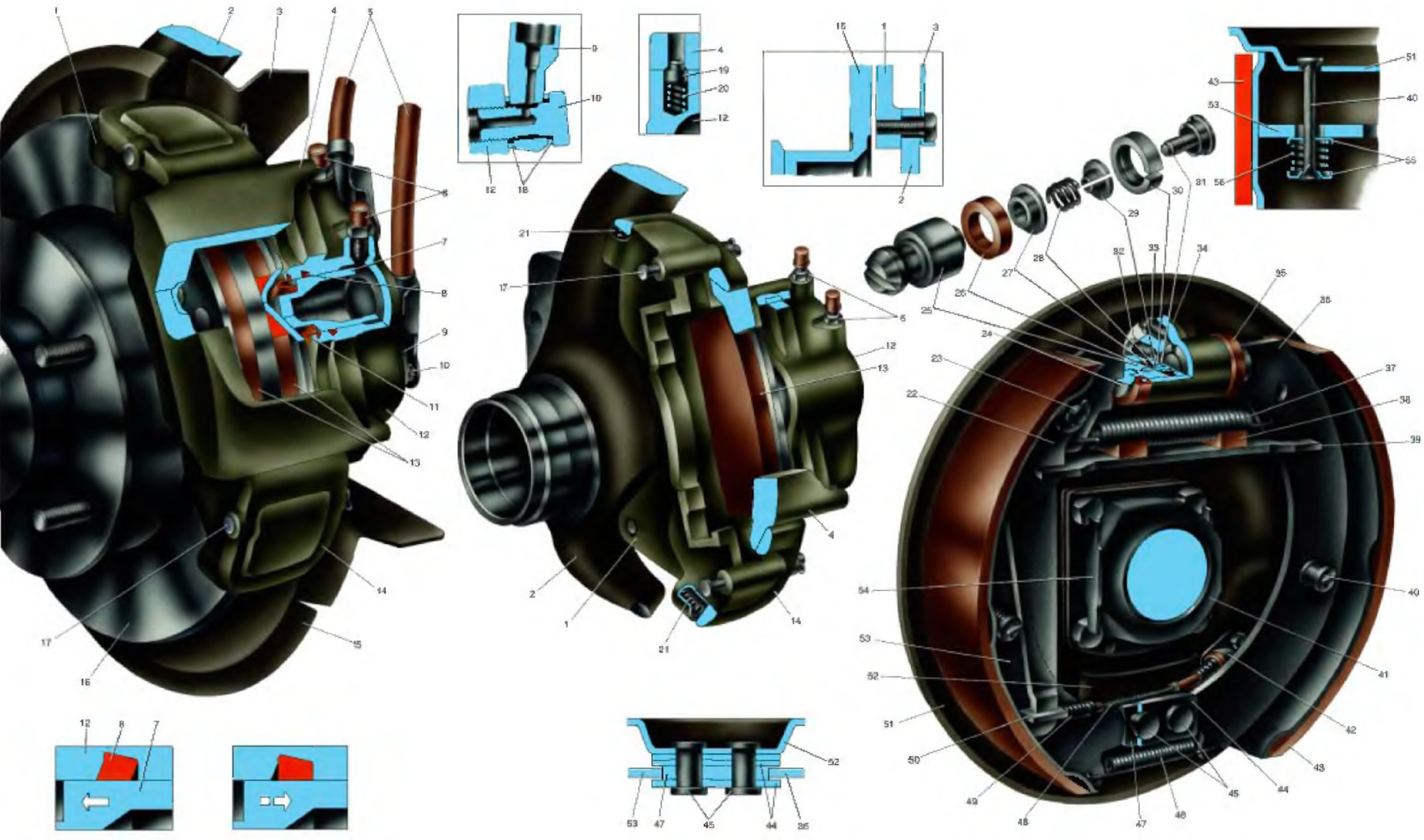

1. Напрямна колодок; 2. Поворотний кулак; 3. Захисний кожух; 4. Супорт; 5. Гальмівні шланги; 6. Штуцер для видалення повітря; 7. Поршень колісного циліндра переднього гальма; 8. Кільце ущільнювача поршня; 9. Наконечник шланга; 10. Перепускний болт штуцера шланга; 11. Захисний ковпачок поршня; 12. Блок циліндрів; 13. Гальмівна колодка; 14. Притискний важіль супорта; 15. Захисний кожух переднього гальма; 16. Гальмівний диск; 17. Вісь притискного важеля; 18. Ущільнювальні прокладки; 19. Фіксатор; 20. Пружина фіксатора; 21. Пружина притискного важеля; 22. Розтискний важіль ручного приводу колодок; 23. Вісь розтискного важеля; 24. Упор колодки; 25. Поршень колісного циліндра; 26. Ущільнювач; 27. Опорна чашка; 28. Пружина; 29. Сухарі; 30. Наполегливе кільце; 31. Завзятий гвинт; 32. Штуцер для підведення гальмівної рідини; 33. Штуцер для прокачування приводу задніх гальм; 34. Колісний циліндр заднього гальма; 35. Захисний ковпачок колісного циліндра; 36. Передня гальмівна колодка; 37. Верхня стяжна пружина; 38. Опорна подушка; 39. Розпірна планка гальмівних колодок; 40. Опорна стійка колодки; 41. Масловідбивач підшипника півосі; 42. Наконечник оболонки заднього троса; 43. Накладка гальмівної колодки; 44. Накладки опори колодок; 45. Заклепування кріплення опори колодок; 46. Нижня стяжна пружина колодок; 47. Опора гальмівних колодок; 48. Задній трос гальма стоянки; 49. Відтяжна пружина троса; 50. Наконечник заднього троса; 51. Щит заднього гальма; 52. Напрямна пластина троса; 53. Задня гальмівна колодка; 54. Утримувач болтів; 55. Опорні тарілки пружини; 56. Пружина стійки.
(Першоджерело опубліковано на сайті: «vazbook.ru»)
