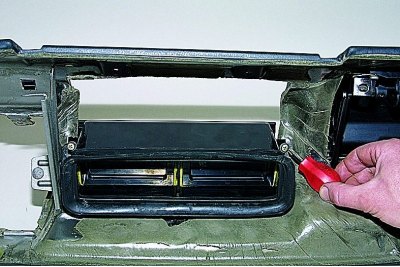

На звороті панелі приладів

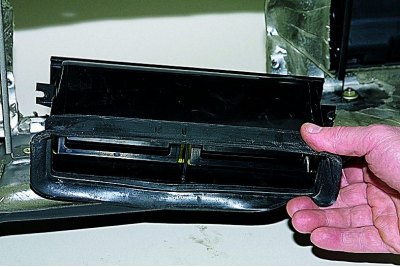

…хрестоподібною викруткою відвертаємо два саморізи кріплення корпусу сопл.

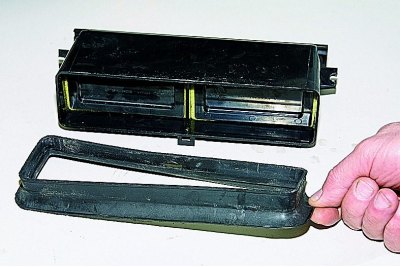

Знімаємо корпус сопл із ущільнювачем.
Знімаємо ущільнювач.

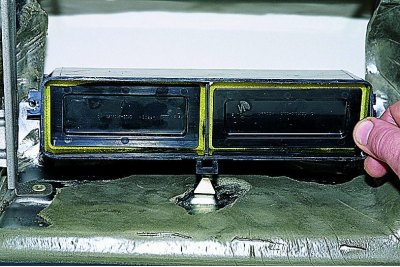

При встановленні корпусу сопл на панель приладів
Текст скопійовано з онлайн-порталу (VAZBOOK.RU)
…необхідно надіти вушко корпусу на виступ панелі приладів (ущільнювач для наочності знятий).

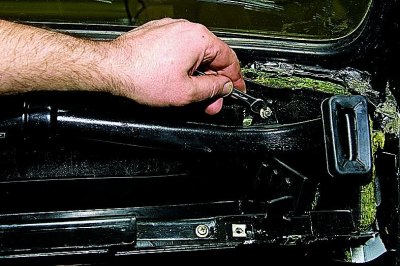

Для зняття повітропроводів обігріву скла

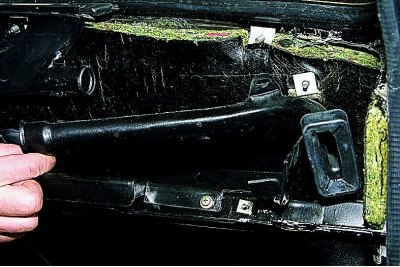

…ключом "на 10" відвертаємо гайку кріплення правого повітропроводу обігріву бокового скла.
Знімаємо правий повітропровід.
Аналогічно знімаємо лівий повітропровід обігріву бокового скла.
Від'єднуємо тягу заслінки повітропроводу обігріву вітрового скла (див. Зняття коробки повітропритоку, кожуха радіатора, гнучких тяг приводу обігрівача та кронштейна важелів управління обігрівачем).

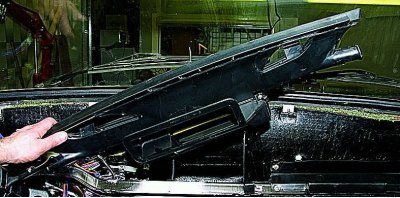

Відводимо верхній край повітропроводу обігріву вітрового скла, при цьому вуха сходять зі шпильок кріплення панелі приладів. Потягнувши вгору, виводимо патрубок повітропроводу з кожуха радіатора
…і знімаємо повітропровід обігріву вітрового скла.
Встановлюємо повітропроводи у зворотній послідовності.
