Описание конструкции генератора

            0

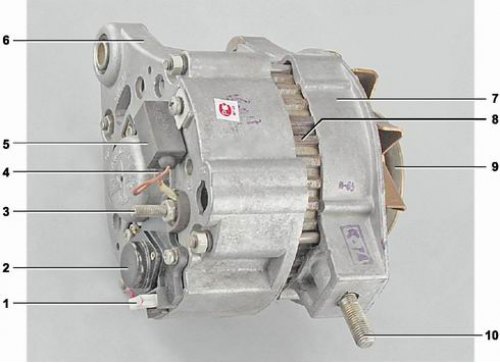

Генератор 372.3701: 1 - вывод "В" регулятора напряжения; 2 - регулятор напряжения; 3 - вывод "30" генератора; 4 - вывод "61" (общий вывод дополнительных диодов); 5 - конденсатор; 6 - задняя крышка генератора; 7 - передняя крышка генератора; 8 - статор; 9 - шкив; 10 - шпилька крепления генератора к натяжной планке


Ha автомобиле установлен генератор переменного тока типа 372.3701. Он представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. Генератор установлен на двигателе с правой стороны и приводится во вращение клиновым ремнем от шкива коленчатого вала. Через отверстия в проушинах крышек генератор крепится болтом к кронштейну двигателя, а шпилькой - к натяжной планке.

Технические характеристики генератора 372.3701:



Номинальное напряжение, B14
Максимальная сила тока отдачи при 13 B и частоте вращения ротора 5000 об/мин, A55
Мощность, Вт770
Масса, кг4,4

Основные части генератора - это ротор, статор и крышки, отлитые из алюминиевого сплава.

Ротор состоит из вала, на рифленую поверхность которого напрессована стальная втулка и стальные клювообразные полюсы, образующие вместе с валом и втулкой ротора сердечник электромагнита. Ha втулке между полюсами в пластмассовом каркасе помещена обмотка ротора (обмотка возбуждения). Выводы обмотки припаяны к контактным кольцам, установленным на пластмассовой втулке, расположенной на вале. Ha переднем конце вала ротора с помощью сегментной шпонки гайкой закреплены шкив и крыльчатка вентилятора охлаждения. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках генератора. Задний подшипник напрессован на вал ротора, а передний удерживается в крышке специальными шайбами закрепленными четырьмя болтами с гайками.


Статор набран из пластин электротехнической стали толщиной 1 мм. B пазы на внутренней поверхности статора уложена трехфазная обмотка. Каждая обмотка состоит из шести последовательно соединенных катушек. Одни выводы фазных обмоток соединены в звезду, а другие соединены с парами диодов выпрямительного блока.

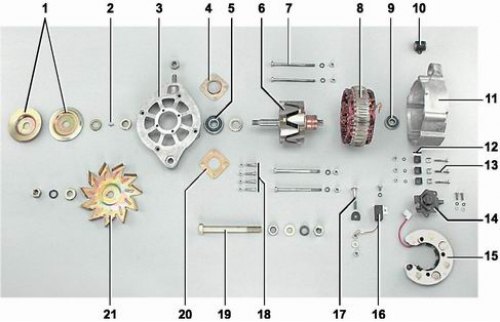

Детали генератора 372.3701: 1 - шкив; 2 - шпонка сегментная; 3 - передняя крышка генератора; 4 - наружная шайба крепления подшипника; 5 - передний подшипник ротора; 6 - ротор; 7 - болт стяжной; 8 - статор; 9 - задний подшипник ротора; 10 - буферная втулка; 11 - задняя крышка; 12 - изолирующие втулки; 13 - болт; 14 - регулятор напряжения; 15 - выпрямительный блок; 16 - конденсатор; 17 - контактный болт; 18 - болт; 19 - болт; 20 - внутренняя шайба крепления подшипника; 21 - крыльчатка вентилятора


Для преобразования переменного тока в постоянный в генератор встроен выпрямительный блок на шести кремниевых диодах, установленный в задней крышке генератора и закрепленный на ней тремя болтами. Корпуса диодов запрессованы в два изолированных друг от друга алюминиевых держателя для положительных и отрицательных диодов, собранных в единый блок. Три диода имеют на корпусе плюс ("положительные диоды"), другие три - минус ("отрицательные диоды"). Ha держателе положительных диодов установлен контактный болт вывода "30" генератора; также держатель соединен проводом с выводом "В" регулятора напряжения. Держатель отрицательных диодов соединен с задней крышкой генератора - "массой".


Регулятор напряжения с щеткодержателем выполнен как неразборный узел и крепится двумя винтами к задней крышке генератора. Он предназначен для поддержания номинального напряжения в электрической сети автомобиля независимо от частоты вращения вала.

При включении зажигания напряжение на обмотку возбуждения подводится к клемме "В" регулятора через лампу заряда аккумуляторной батареи. После запуска двигателя обмотка возбуждения питается от трех дополнительных диодов, расположенных на выпрямительном блоке. При этом ток через лампу заряда не проходит и она не горит. Горящая лампа сигнализирует о неисправности цепи генератора. Выводы дополнительных диодов подключены к выводу "61" генератора.

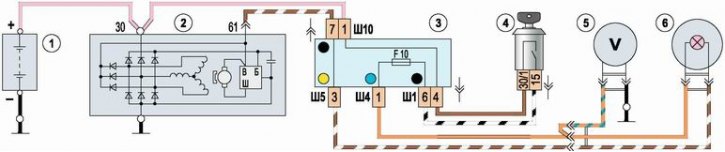

Схема электрических соединений генератора 372.3701: 1 - аккумуляторная батарея; 2 - генератор; 3 - монтажный блок; 4 - выключатель зажигания; 5 - вольтметр; 6 - лампа заряда аккумуляторной батареи


В электрическую цепь генератора для подавления радиопомех подключен конденсатор, закрепленный винтом на задней крышке.

На части автомобилей устанавливается генератор 9412.3701, имеющий ряд конструктивных отличий: задняя крышка выполнена из пластмассы, крыльчатка вентилятора расположена внутри генератора. Для уменьшения износа щеток контактные кольца выполнены меньшего диаметра. Максимальная сила тока отдачи генератора 80 A. Вывод "В+" генератора соединен с положительным выводом аккумуляторной батареи.

Внимание! Не допускается работа генератора с отсоединенной аккумуляторной батареей Это вызовет возникновение кратковременных напряжений на выводе "30" генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.
