Блок цилиндров
Диаметр цилиндров, мм:
- класс А: 79,000–79,010;
- класс В: 79,010–79,020;
- класс С: 79,020–79,030;
- класс D: 79,030–79,040;
- класс Е: 79,040–79,050.
При ремонте блока цилиндров хонинговать цилиндры необходимо под увеличенные диаметры поршней ремонтных размеров (на 0,4 и 0,8 мм) и с учетом обеспечения зазора 0,05–0,07 мм между поршнем и цилиндром, который замеряется также, как и на двигателе 2101.
Поршень

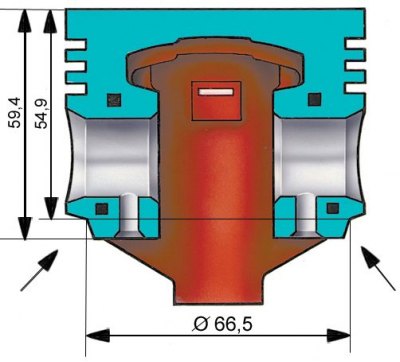

Схема удаления металла с поршня двигателя 21011 для подгонки его массы
Диаметр поршней различных классов, замеренный на расстоянии 52,4 мм от днища поршня, мм:
- класс А: 78,940–78,950;
- класс В: 78,950–78,960;
- класс С: 78,960–78,970;
- класс D: 78,970–78,980;
- класс Е: 78,980–78,990.
До 1988 г. диаметры поршней были меньше указанных на 0,01 мм.
Увеличение для ремонтных размеров поршней составляет 0,4 и 0,8 мм. До 1986 г. поршни ремонтных размеров выпускались с увеличением диаметра на 0,4 и 0,7 мм.
Также, как на двигателе 2101, поршни одного двигателя не должны отличаться по массе более, чем на 2,5 г. При подгонке массы съем металла не должен превышать 4,5 мм по глубине относительно номинальной высоты поршня (59,4 мм), а по ширине должен ограничиваться диаметром 70,5 мм.
На днище поршня имеется выемка диаметром 55 мм и глубиной 1,9 мм.
При запрессовке поршневого пальца в шатун необходимо пользоваться приспособлением 02.7853.9500 вместо А.60325.
При установке поршней в цилиндры следует применять набор втулок 02.7854.9500, аналогичный набору втулок А.60604 (см. рис. в п. 9 подраздела 3.5).
В набор 02. 7854.9500 входят три втулки: одна – для поршней нормального размера, две – для поршней ремонтных размеров (увеличенных на 0,4 и 0,8 мм).
