- микрометр (от 0 до 25 мм);
- штангенциркуль (с пределом измерений 0,05 мм);
- слесарная (металлическая) линейка.
Снятие
1. Снимаем зубчатый шкив коленчатого вала и его шпонку (см. "Передний сальник коленчатого вала - замена").
2. Снимаем маслозаборник (см. "Маслозаборник - снятие и установка").

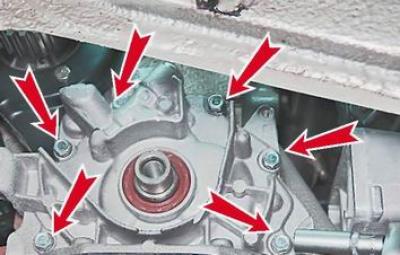

3. Торцовым ключом на 10 мм отворачиваем шесть болтов крепления масляного насоса к блоку цилиндров.
4. Снимаем масляный насос с двигателя.
Замечание: Соединение масляного насоса с блоком цилиндров уплотнено прокладкой.
Разборка

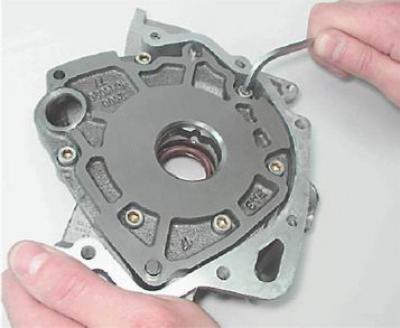

1. Шестигранным ключом на 5 мм отворачиваем шесть болтов, стягивающих корпус насоса и крышку.

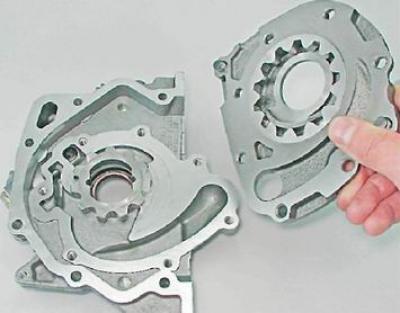

2. Разъединяем корпус насоса и крышку.

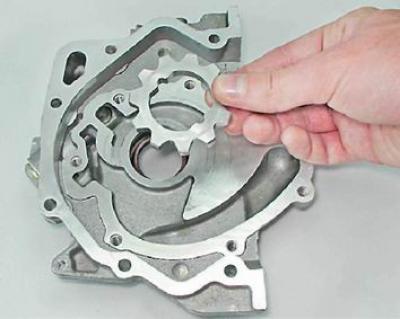

3. Вынимаем из крышки ведущую шестерню.

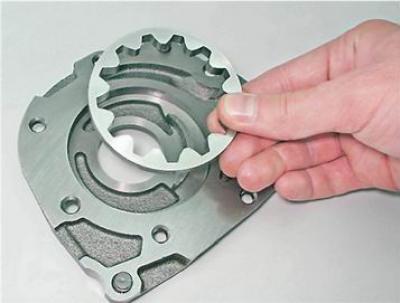

4. Извлекаем из корпуса ведомую шестерню.
Рекомендация: Пробка редукционного (предохранительного) клапана затянута большим моментом. При ее отворачивании можно случайно повредить крышку насоса. Также на самой пробке повреждаются грани под ключ. Поэтому без необходимости не разбирайте клапан. Промыть клапан можно без его разборки.
5. Промываем детали насоса дизельным топливом или керосином, вытираем насухо и смазываем шестерни чистым моторным маслом.
Проверка
1. Осматриваем детали масляного насоса. На них не должно быть следов сильного износа, наволакивания металла, трещин и других повреждений.
2. Штангенциркулем измеряем диаметр посадочного места ведомой шестерни в корпус насоса и толщину перегородки между ведомой и ведущей шестернями.

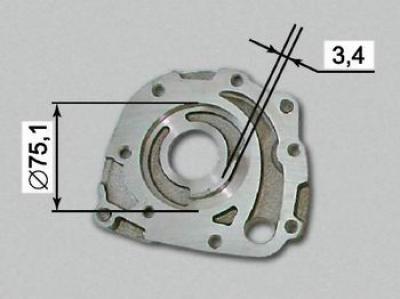

Замечание: Диаметр посадочного места ведомой шестерни в корпусе насоса не должен превышать 75,1 мм. Минимальная толщина разделительной перегородки между ведущей и ведомой шестернями - 3,4 мм.
3. Микрометром измеряем толщину ведомой и ведущей шестерен. Если толщина ведомой шестерни меньше 7,35 мм, а ведущей 7,41 мм - заменяем шестерни.
4. Укладываем ведущую шестерню в корпус масляного насоса. Приложив ребро слесарной линейки к привалочной поверхности корпуса масляного насоса, набором плоских щупов определяем зазор между ребром линейки и шестерней. Повторяем проверку с ведомой шестерней.
Рекомендация: Если зазор между линейкой и ведущей шестерней более 0,12 мм (или 0,15 мм - для ведомой), то необходимо заменить шестерни.
Сборка
Совет: На снятом насосе рекомендуется заменить передний сальник коленчатого вала установленный в крышке насоса (см. "Передний сальник коленчатого вала - замена").

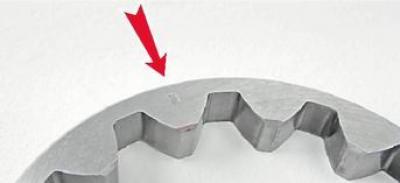

Собираем насос в последовательности, обратной снятию. При этом ведомая шестерня должна быть установлена в насос так, чтобы сторона с меткой и фасками на зубьях была обращена к корпусу.

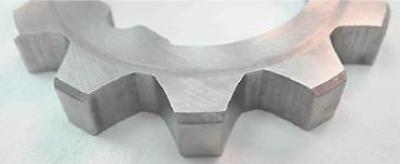

Ведущая шестерня должна быть сориентирована при установке аналогичным образом: фасками на зубьях - к корпусу насоса.
Установка
Устанавливаем масляный насос в последовательности, обратной снятию, заменив прокладку между насосом и блоком цилиндров на новую.
