- ключ "на 17"
- баллонный ключ
- большая отвертка или монтажная лопатка
Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи; снимите ремень привода генератора (см. подраздел 3.14.) и переднюю крышку ремня привода распределительного вала (см. подраздел 3.15.); установите поршень первого цилиндра в положение ВМТ (см. подраздел 3.15.).
Замените ремень привода распределительного вала, если при осмотре обнаружите:
- следы масла на любой поверхности ремня;
- следы износа зубчатой поверхности, а также трещины, подрезы, складки или отслоение ткани от резины;
- трещины, складки, углубления или выпуклости на наружной поверхности ремня;
- разлохмачивание или расслоение на торцовых поверхностях ремня.
Внимание! Обязательно заменяйте ремень через каждые 60 000 км пробега независимо от состояния ремня, иначе могут возникнуть проблемы в дороге.
![](https://www.vazbook.ru/img/vaz_1111/1480.jpg)

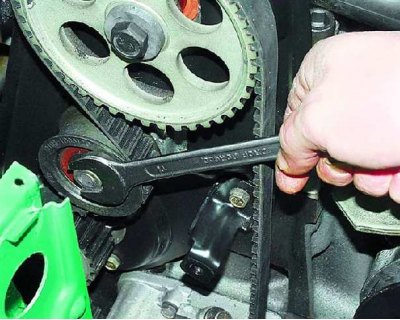

1. Ослабьте затяжку гайки крепления натяжного ролика.
![](https://www.vazbook.ru/img/vaz_1111/1481.jpg)

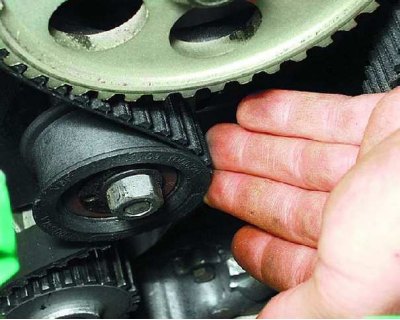

2. Поверните натяжной ролик, чтобы ослабить натяжение ремня.
![](https://www.vazbook.ru/img/vaz_1111/1482.jpg)

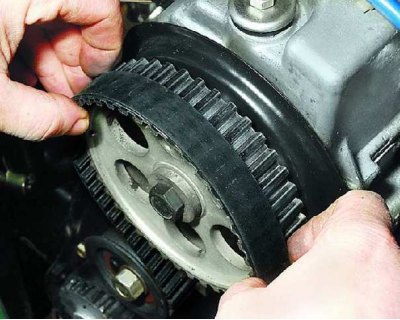

3. Снимите ремень со шкива распределительного вала, натяжного ролика и зубчатого шкива водяного насоса.
![](https://www.vazbook.ru/img/vaz_1111/1483.jpg)

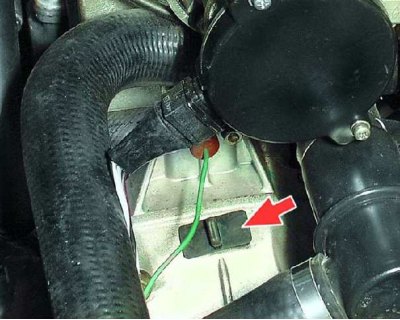

4. Зафиксируйте коленчатый вал от проворачивания, чтобы отвернуть болт крепления шкива привода генератора. Для этого снимите заглушку с люка в картере сцепления и...
![](https://www.vazbook.ru/img/vaz_1111/1484.jpg)

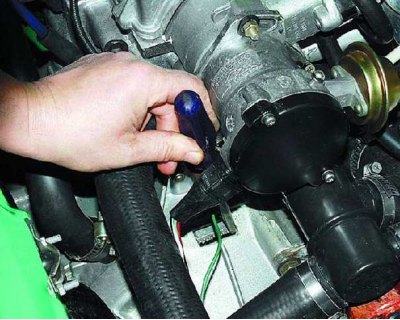

5. ...с помощью монтажной лопатки или большой отвертки удерживайте коленчатый вал от проворачивания за зубья венца маховика (выполняет помощник).
![](https://www.vazbook.ru/img/vaz_1111/1485.jpg)

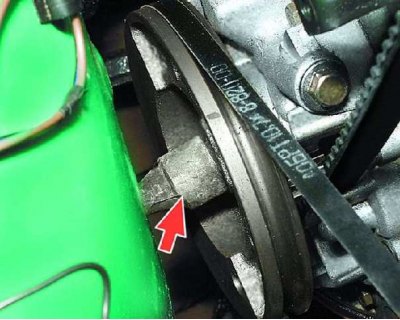

6. Выверните болт крепления шкива привода генератора из коленчатого вала и...
![](https://www.vazbook.ru/img/vaz_1111/1486.jpg)

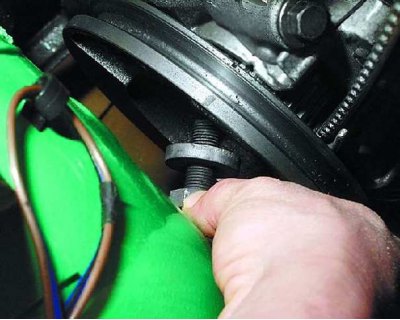

7. ...выньте его вместе с шайбой.
![](https://www.vazbook.ru/img/vaz_1111/1487.jpg)

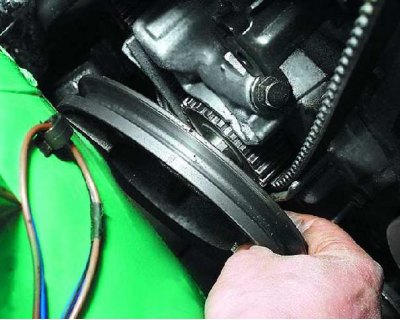

8. Снимите шкив привода генератора с коленчатого вала.
![](https://www.vazbook.ru/img/vaz_1111/1488.jpg)

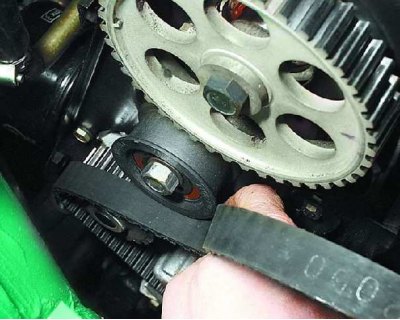

9. Снимите ремень привода распределительного вала с зубчатого шкива коленчатого вала.
![](https://www.vazbook.ru/img/vaz_1111/1489.jpg)

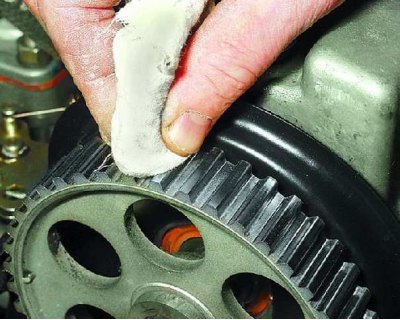

10. Перед установкой нового ремня очистите от грязи и смазки шкивы и натяжной ролик, обезжирьте их уайт-спиритом.
![](https://www.vazbook.ru/img/vaz_1111/1490.jpg)

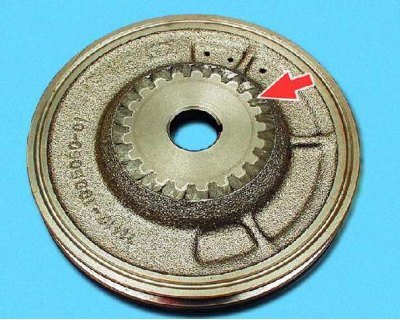

11. Установите ремень привода распределительного вала в порядке, обратном снятию. Шкив привода генератора устанавливайте выступающей частью ступицы к двигателю.
![](https://www.vazbook.ru/img/vaz_1111/1491.jpg)

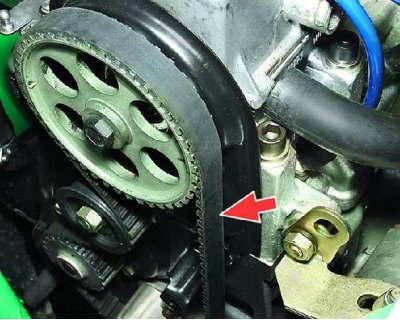

12. При установке ремня обеспечьте натяжение его ведущей ветви. После установки ремня отрегулируйте его натяжение (см. подраздел 3.16.).
