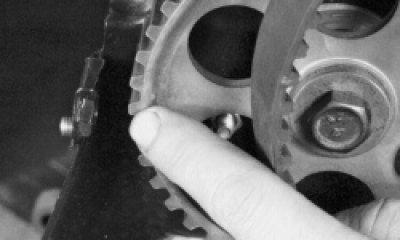

- следы масла на любой поверхности ремня;
- следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
- трещины, складки, углубления или выпуклости на наружной поверхности ремня;
- расслоение на торцовых поверхностях ремня.
Вам потребуются: накидной ключ «на 17», торцовый ключ «на 10», специальный ключ для поворота натяжного ролика или два сверла и отвертка, монтажная лопатка.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите ремень генератора (см. «Замена и регулировка натяжения ремня привода генератора».
3. Установите поршень 1-го цилиндра в положение ВМТ (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

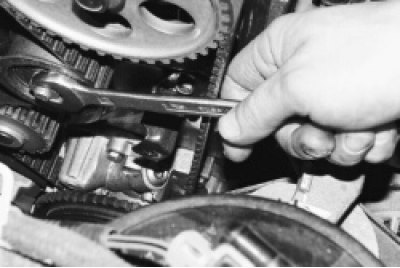

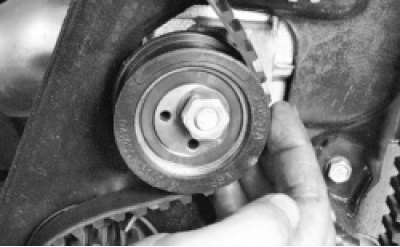

4. Ослабьте затяжку гайки крепления натяжного ролика…

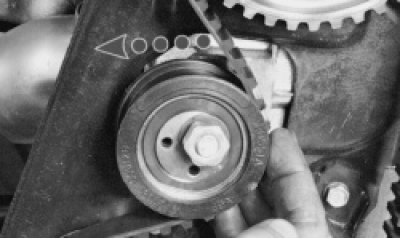

5. …и поверните натяжной ролик, чтобы ослабить натяжение ремня.
6. Снимите ремень со шкива распределительного вала, натяжного ролика и зубчатого шкива водяного насоса.

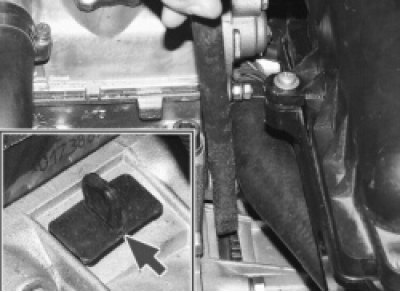

7. Чтобы отвернуть болт крепления шкива привода генератора, необходимо зафиксировать коленчатый вал от проворачивания. Для этого, сняв заглушку в картере сцепления, помощник должен с помощью монтажной лопатки или большой отвертки удерживать коленчатый вал от проворачивания за зубья венца маховика.
8. Выверните болт крепления шкива коленчатого вала, выньте его с шайбой и снимите шкив привода генератора с коленчатого вала.

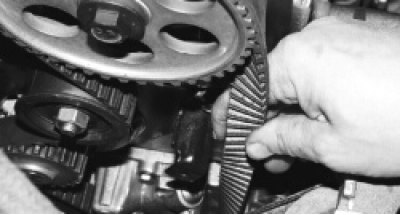

9. Снимите ремень привода распределительного вала с зубчатого шкива коленчатого вала.
10. Перед установкой нового ремня очистите от грязи и смазки шкивы и натяжной ролик, обезжирьте их уайт-спиритом.

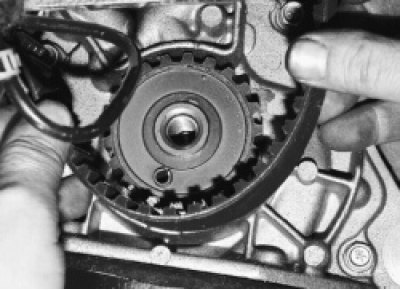

11. Установите новый ремень на зубчатый шкив коленчатого вала…

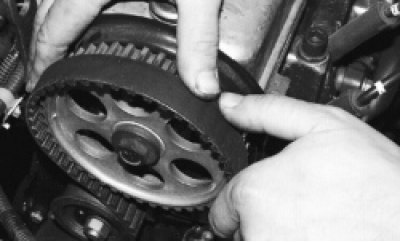

12. …затем на шкив распределительного вала, натягивая ведущую ветвь ремня, чтобы она не провисала. Убедитесь, что метки на шкиву и задней крышке совпадают.
Первоисточник находится на ресурсе [vazbook.ru]
13. Наденьте ремень на зубчатый шкив водяного насоса и натяжной ролик.

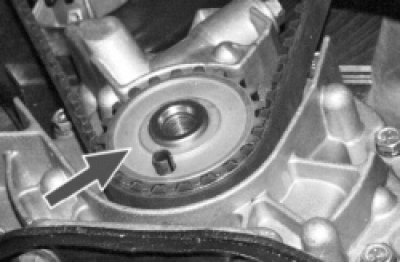

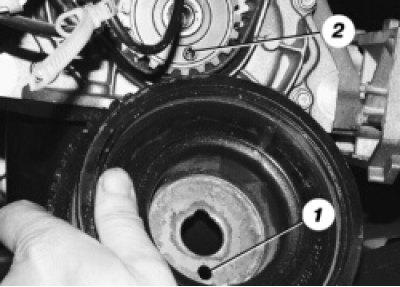

14. Установите шкив привода генератора в порядке, обратном снятию, совместив отверстие 1 шкива с установочной втулкой 2. Затяните болт крепления шкива моментом 99-110 Н·м (9,9-11,0 кгс·м).
15. Поверните натяжной ролик ремня привода распределительного вала против часовой стрелки, натяните ремень и затяните гайку его крепления.

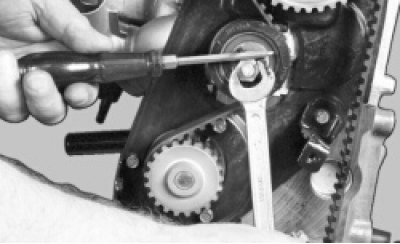

Примечание. Для натяжения ремня требуется специальный ключ. Если ключа нет, вставьте в отверстия ролика два подходящих по диаметру металлических стержня. Зафиксируйте между стержнями отвертку и поворачивайте ролик, натягивая тем самым ремень.
После этого затяните гайку.
16. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5-2 кгс) посередине между шкивами коленчатого и распределительного валов. При необходимости повторите регулировку.
Предупреждения! Слишком сильное натяжение ремня приводит к повышенному износу подшипников водяного насоса и натяжного ролика. При слабом натяжении ремня возможно нарушение фаз газораспределения из-за перескакивания ремня по зубьям на шкиву распределительного вала. Кроме того, нарушение регулировки в любую сторону приводит к повышенному износу ремня.
17. Проверните коленчатый вал. Проверьте совпадение меток фаз газораспределения на шкивах распределительного и коленчатого валов (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
18. Установите переднюю крышку ремня привода распределительного вала. Затем установите ремень привода генератора и отрегулируйте его натяжение (см. «Замена и регулировка натяжения ремня привода генератора»).
