Змест: Зняцце ↓ Ўстаноўка ↓
Папярэджанне! Не дакранайцеся высноў ЭБУ рукамі: сістэма кіравання рухавіком - мікрапрацэсарная, электронныя кампаненты ЭБУ могуць быць пашкоджаны электрастатычным разрадам.
Зняцце
1. Падрыхтоўваем аўтамабіль да выканання працы (гл. "Падрыхтоўка аўтамабіля да тэхнічнага абслугоўвання і рамонту") і адлучаем клему ад адмоўнай высновы акумулятарнай батарэі.
2. Крыжовай адвёрткай адварочваем тры самореза мацавання правай накладкі кансолі панэлі прыбораў і здымаем накладку (гл. "Панэль прыбораў - зняцце і ўстаноўка").
3. Вызваліўшы фіксатар калодкі джгута правадоў...
...адлучаем калодку ад ЭБУ.
4. Тарцовым ключом на 10 мм адварочваем чатыры гайкі мацавання ЭБУ да кранштэйна.

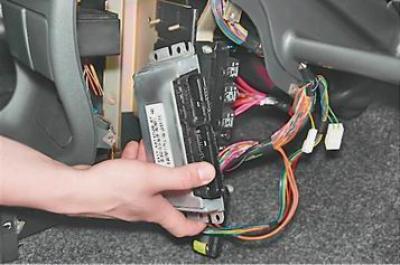

5. Зрушыўшы наперад, выводны пластмасавы кранштэйн ЭБУ з зачаплення са шпількамі кранштэйна электронных блокаў і вымаем ЭБУ з-пад кансолі.
6. Здымаем ЭБУ з кранштэйна.
Ўстаноўка
Усталеўваны электронны блок кіравання ў зваротнай паслядоўнасці.
