Rastavljanje
Za rastavljanje pumpe:
- odvojite tijelo pumpe 5 (Sl. 2-62) od poklopca 3;

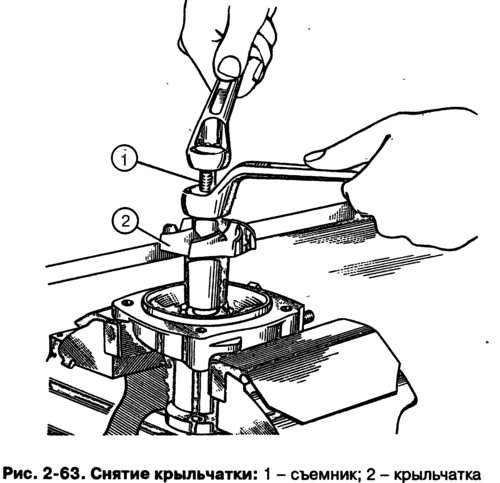

- učvrstite poklopac u škripcu pomoću odstojnika i uklonite impeler 2 (Sl. 2-63) s osovine pomoću izvlakača A.40026;
- skinite glavčinu 2 (Sl. 2-64) remenice ventilatora s osovine pomoću izvlakača A.40005/1/5;
- odvijte sigurnosni vijak 8 (Sl. 2-62) i uklonite ležaj s osovinom pumpe. Sila pritiska mora se primijeniti na vanjski prsten ležaja;
- uklonite brtvu 7 s poklopca kućišta 3.

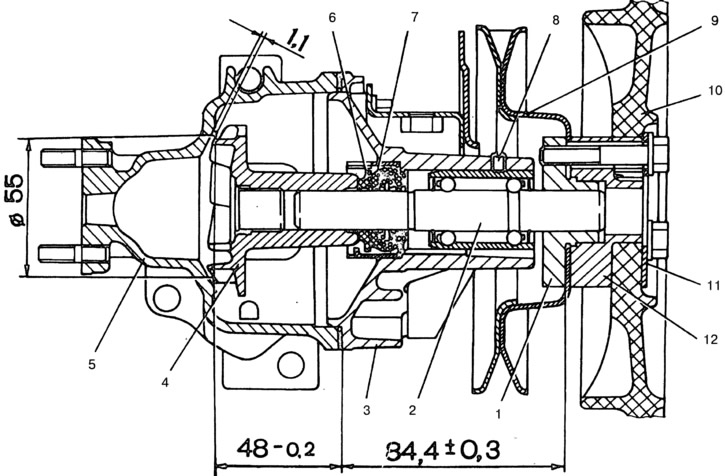

Slika. 2-62. Uzdužni rez pumpe rashladne tekućine:
1 - glavčina remenice; 2 - valjak; 3 - poklopac; 4 - impeler; 5 - tijelo; 6 - potisni prsten; 7 - uljna brtva; 8 - vijak za zaključavanje ležaja; 9 - remenica; 10 - ventilator; 11 - preklapanje; 12 - glavčina ventilatora.
Kontrolirati
Provjerite aksijalni zazor u ležaju. Ova se operacija mora izvesti ako se primijeti značajna buka crpke. Razmak ne smije biti veći od 0,13 mm pod opterećenjem od 49 N (5 kgf). Ako je razmak veći, zamijenite ležaj zajedno s osovinom novima.
Preporuča se zamijeniti brtvu pumpe i brtvu između pumpe i bloka cilindra novima tijekom popravaka.
Pregledajte tijelo pumpe i poklopac, nisu dopuštene deformacije ili pukotine.
Skupština
Nastavite s montažom sljedećim redoslijedom:
- ugradite brtvu u poklopac kućišta pomoću trna, ne dopuštajući da se iskosi;
- pritisnite ležaj s osovinom u poklopac tako da se utičnica vijka za zaključavanje podudara s rupom na poklopcu kućišta pumpe. Sila pritiska mora djelovati na vanjski prsten ležaja;
- zategnite vijak za zaključavanje ležaja i zabrtvite konture utičnice kako biste spriječili da se vijak olabavi;
- pritisnite na osovinu glavčine remenice pomoću alata A.60430 (Sl. 2-65), održavajući dimenziju (84,4±0,3) mm. Ako je glavčina izrađena od metalne keramike, utisnite samo novu glavčinu;
- pritisnite impeler na osovinu pomoću alata A.60430, osiguravajući veličinu (48-0,2) mm, prikazano na slici 2-62. To će osigurati potreban razmak između lopatica rotora i tijela pumpe;
- sastavite tijelo pumpe s poklopcem, postavljajući brtvu između njih.

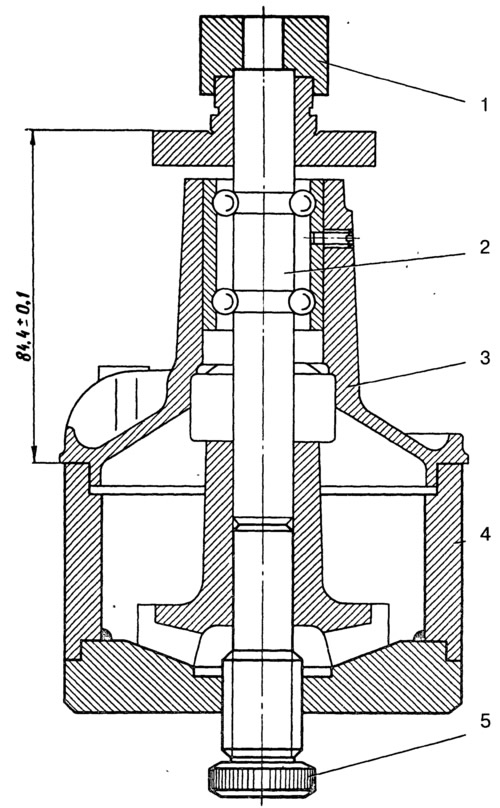

Crtež. 2-65. Utiskivanje impelera na osovinu crpke pomoću uređaja A.60430:
1 - podrška; 2 - osovina pumpe; 3 - poklopac kućišta pumpe; 4 - staklo; 5 - vijak za podešavanje.
